HFSS设计手机中的缝隙天线
录入：edatop.com 点击：

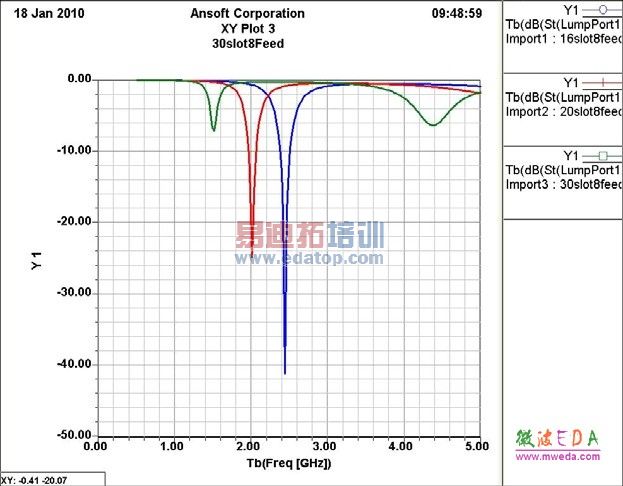

天线谐振点的调节，如图4 所示，通过改变缝隙长度来改变谐振，图中是在馈线长度为8、16、20、30mm 时的谐振点，实际调试中可以在主板上通过铺铜皮或割铜皮来调试。
图4 天线谐振

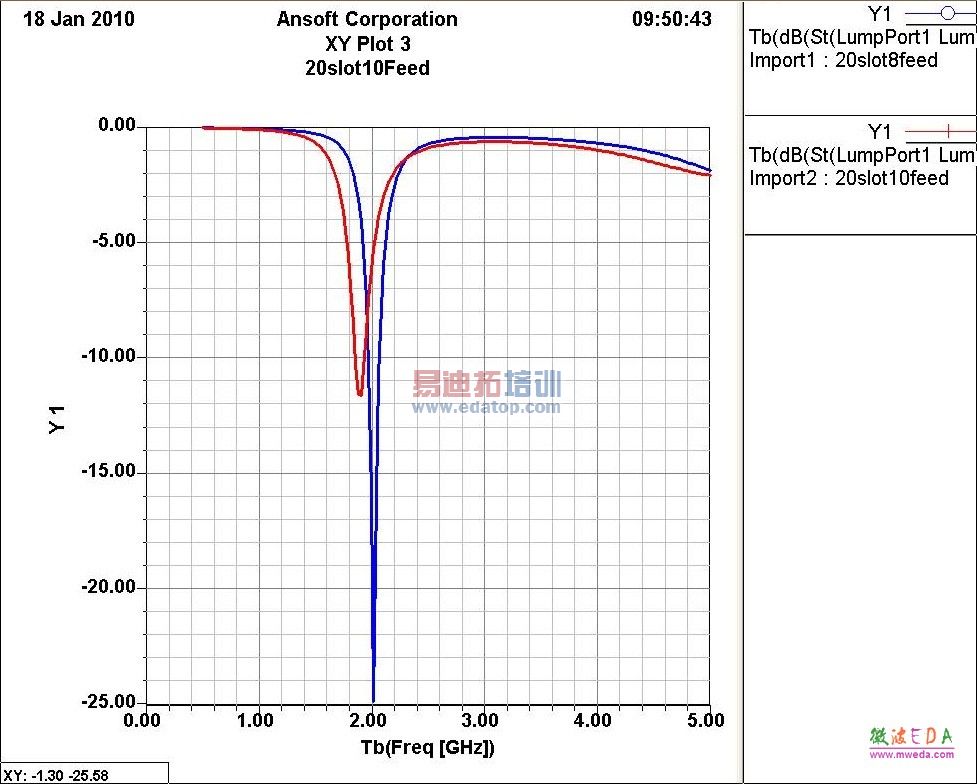

天线阻抗调节，如图5 所示，通过调节馈线长度（阻抗）来调节谐振深度或匹配到50 欧姆，图中是缝隙为 20mm，馈线分别是8、10mm 时的谐振深度，实际可以在主板上通过铺铜皮或割铜皮来调试。
图5 天线谐振深度
3 实际使用案例
如图6、7 所示，某手机中使用到的缝隙天线，缝隙宽1mm，离板边缘1mm。按50 欧姆阻抗设计馈线宽度，其他层不可以覆盖缝隙。

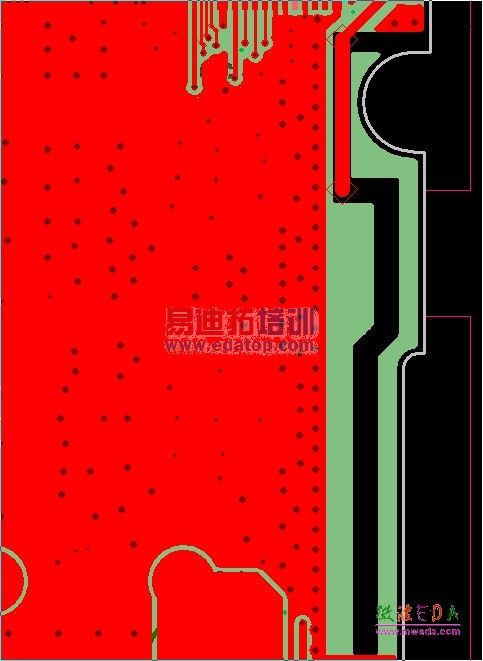

图6 某手机蓝牙缝隙天线局部图

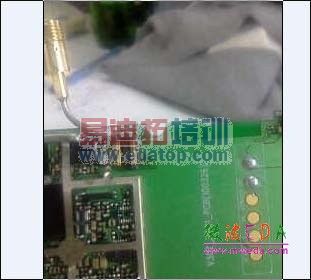

图7 手机实物图
