HFSS11.1仿真结果有错误
录入：edatop.com 点击：

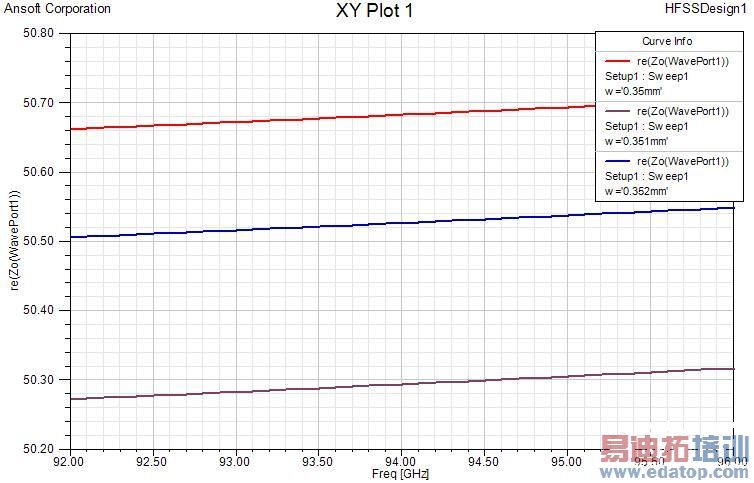

今天用HFSS11.1仿了一下94G的50欧微带线，发现结果太诡异了，如图所示，阻抗不再随带宽增大而减小，而是出现了拐点。因为之前使用HFSS11.1也发生过错误，是仿探针过渡时插损竟然出现正值，把结果删除重仿之后正常，但这次搞不定了，不管怎么弄都是这样子。而使用HFSS10却很正常，一模一样的模型，排除模型有误，也不存在是中文文件夹。有没有兄弟知道是怎么一回事不？

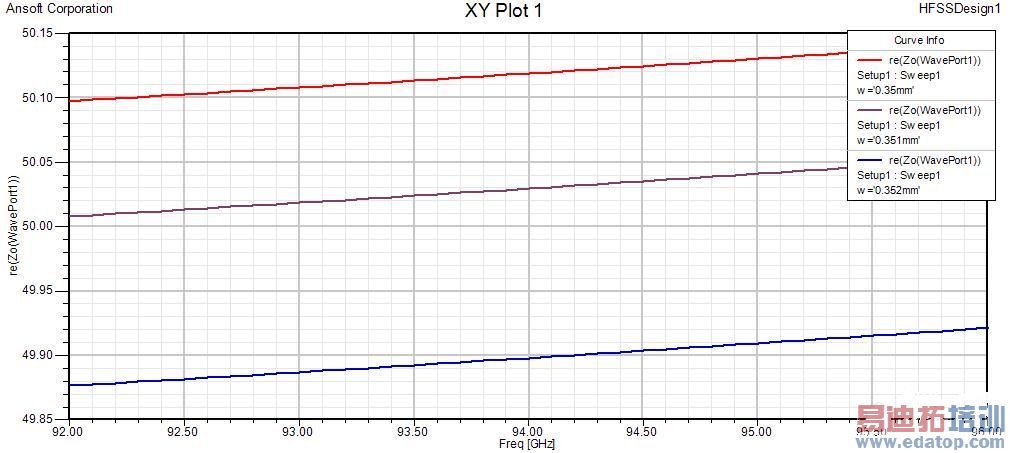

同一个模型拷到同学用的机子上用11.0仿真，结果正常，看来11.1不能用了
有点误差还算正常的吧？
你同一个模型，在不同的时候 不管用十还是十一都会出现个问题，放出来的结果都不会完完全全的一致
高频的模型在HFSS里计算会因为不同的网格剖分造成不同的结果，你需要验证的是11.1与11.0网格数上是不是不一致，你可以把11.1里的收敛精度再设置高一些，看结果是否正常？
那我再改下参数试试
申明：网友回复良莠不齐，仅供参考。如需专业解答，请学习易迪拓培训专家讲授的HFSS视频培训教程。
