怎么HFSS计算的结果和Appcad差这么多？
录入：edatop.com 点击：
现在在仿真计算一段50欧的微带线在4GHz的延时，要求是10个波长，时间=10*1/4GHz=2.5ns，用appcad计算了尺寸，然后在HFSS里面进行了仿真（介质层有限宽度和有限Ground均为10mm，介电常数9.9，2个port均是大于4W和5H），仿好后看group delay，发现差别很大，只有0.6ns

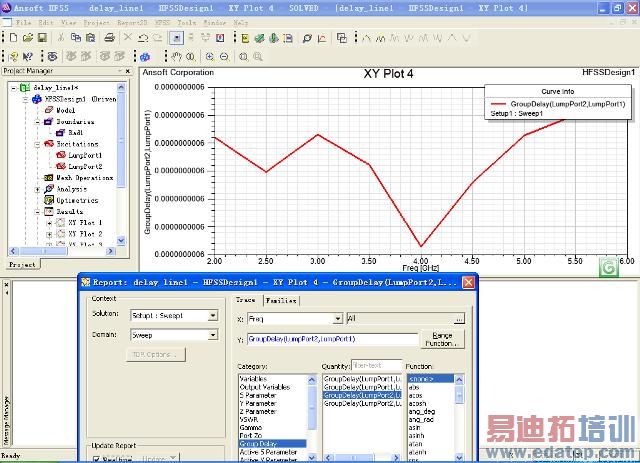

HFSS计算结果图：

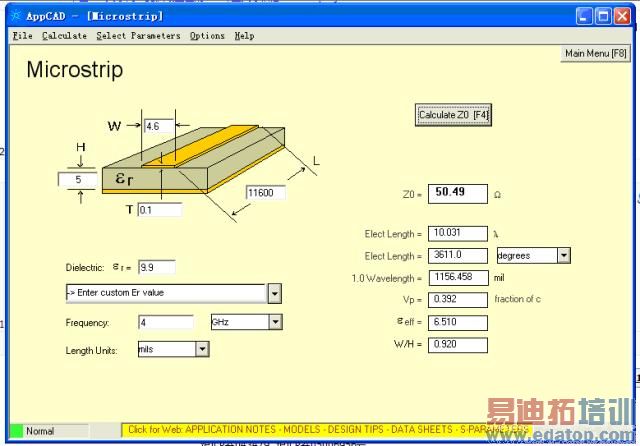

Appcad计算图：

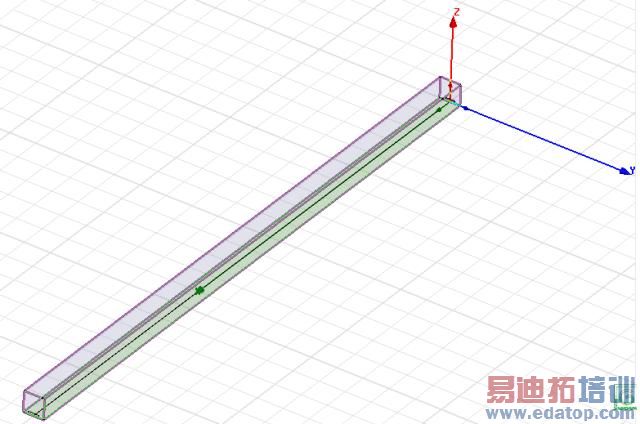

HFSS模型三维

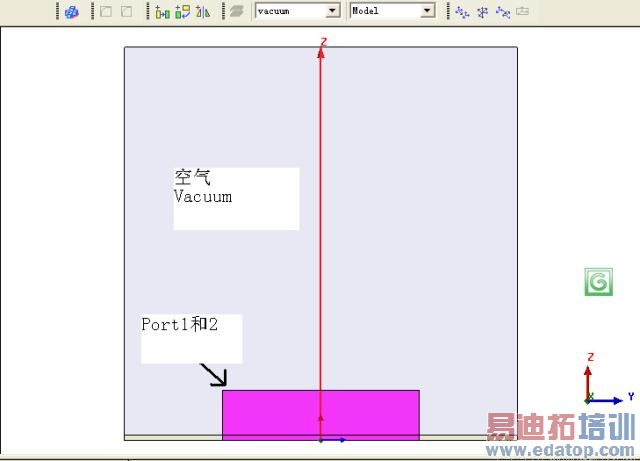

HFSS模型横截面（整体）：

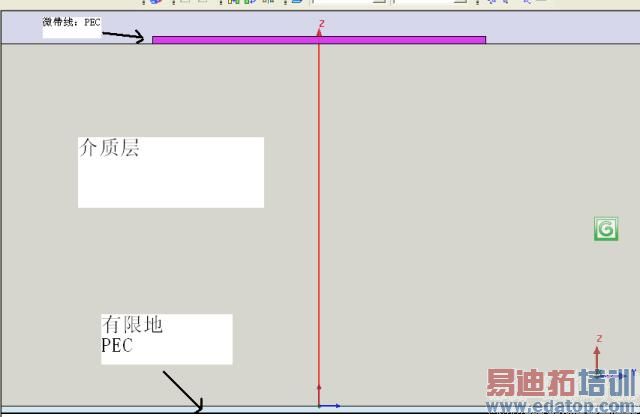

HFSS模型横截面（局部）：
HFSS计算结果图：
Appcad计算图：
HFSS模型三维
HFSS模型横截面（整体）：
HFSS模型横截面（局部）：
群延时还没有弄过，先支持一个
微带的端口用waveport吧
lumpport一般用在带宽较小的物体内部端口上
波长是都是统一用的介质波长咩
同感，请熟悉的人指导，谢谢啦
同感，请熟悉的人指导，谢谢啦
