HFSS:平面波入射开有多个孔洞腔体,仿真结果与理论不符的问题?

录入:edatop.com     点击:
前提:平面波外部垂直入射,
根据理论:如果开有等面积的圆孔,个数越多,屏蔽效能应该越好,可能结果不明显,但是趋势应该是这样的!
可是我设定一个大圆孔,面积500mm^2,6个小圆孔,面积总和仍为500mm^2,可仿真出来的结果,竟然开单个圆孔的SE比开6个小圆孔的好!

不明白原因,有几个问题:
1、HFSS是不是可以计算多缝多孔的情况?
而不需要像XFDTD等软件那样,还要对原有公式等进行扩展吧?
另外,HFSS也不提供编程的对话框吧
2、我设定的:圆孔之间的间距>圆孔直径,忽略互耦合情况了!
是不是不应该忽略互耦合的影响呢?
(这个我也试了,不过也没看出什么来,可能哪块还有问题吧)

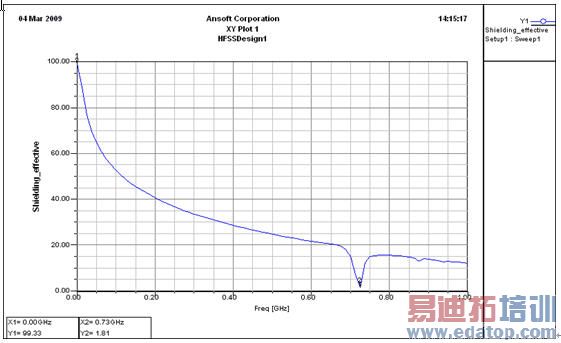

附加一句:图1:1个圆孔情况

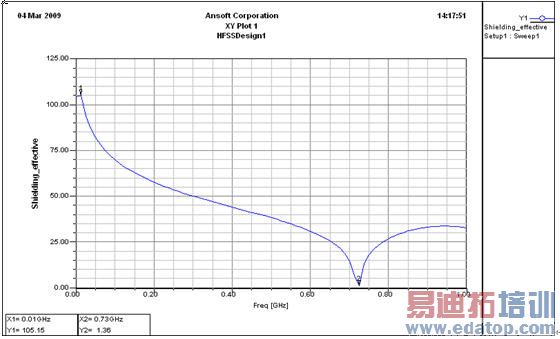

图2:6个圆孔情况




路过的,看过的,知道的高人,指点下!:30bb :30bb
