HFSS中集总端口Lumped Port的设置
录入：edatop.com 点击：
Lumped port是一般使用HFSS較常用的，筆者提示幾個小訣竅便於初學者快速上手。
-
Lumped port是附在一個外加的sheet物件上，且該sheet不用設定材質或邊界條件
-
Sheet的edge要"正好"接觸port要下的net，且不可插入該net材質
-
Sheet與待測net的接觸，可以是surface或edge；但接觸若是面，則須與待測訊號的傳輸方向垂直
-
Sheet必須同時與待測net與reference net接觸到，這樣建lump port才會自動跳出reference指定對話框
-
目前的sheet只能畫XY、XZ、YZ平面方向，不建議畫一個3D傾斜的sheet，否則edge很難正好對到接觸面

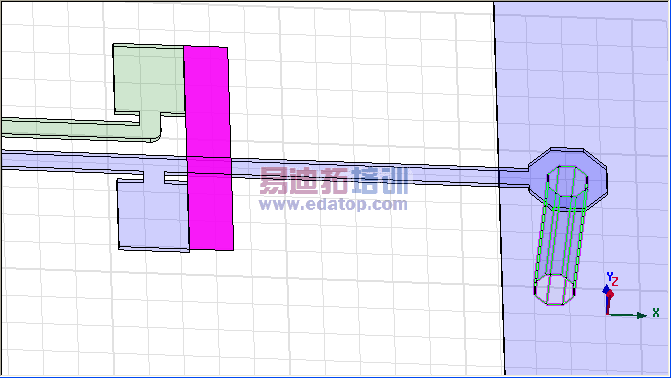

1.1 正確作法一

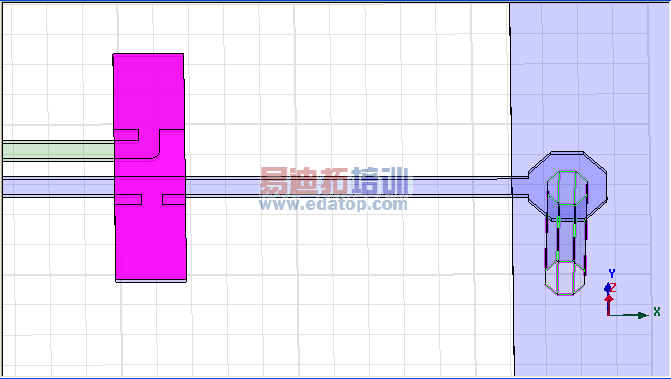

1.2 正確作法二
1.3 正確作法三
1.4 錯誤作法一
1.5 錯誤作法二
2.1 正確作法一
2.2 正確作法 二
