HFSS设计了一个2*1的微带天线阵

录入：edatop.com 点击：

我设计了一个共振在2.45GHZ的2*1的微带天线阵..
看附件..我不知道为什么我的特征阻抗那么大..
望知道的人告诉我的模拟有什么错误...谢谢了..

input impedance of single element.rar

你的功分器怎么设计的？
我按照你的设计算了下，功分器输入端口阻抗61左右，天线输入阻抗123
不知道你按照什么理论来设计的功分器！
你的求解没有收敛哦！

[g:14]

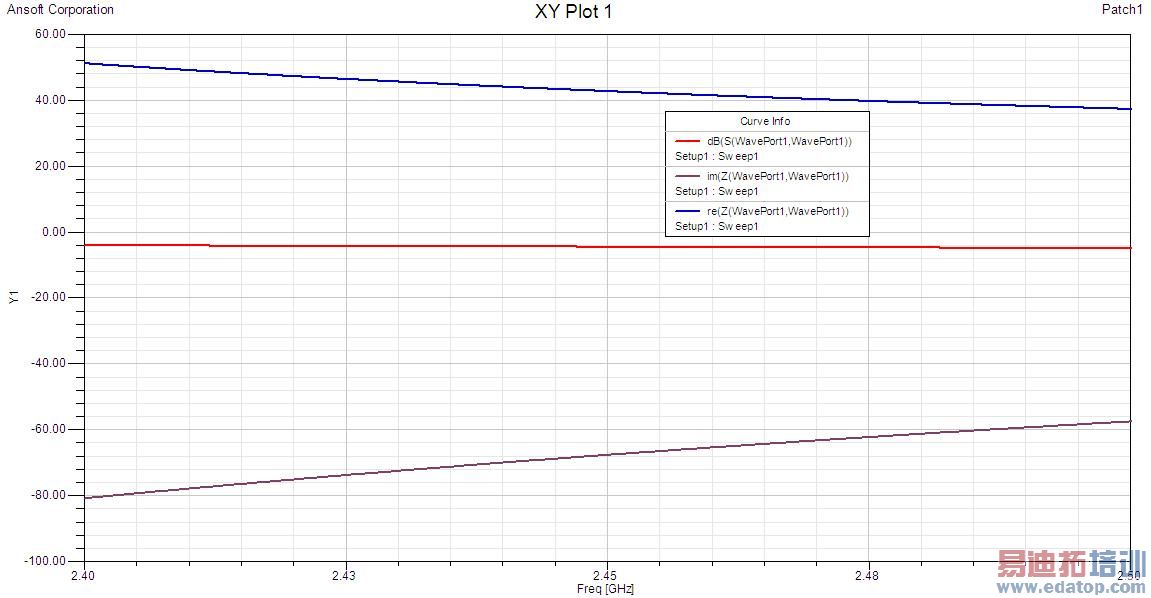

我调整过功分器以后的仿真图线
你可以去再调整一下贴片，应该不是很大问题。

另外建议学习下功分器设计，我用的wilkenson功分器

哥们..做天线阵要用功分器?还有什么叫没有收敛啊?还有天线的输入阻抗你是怎么测的..谢谢你咯..

我重新修改了一下模型..
还测得以下参数
我想问一下我的E-PLANE 和H-PLANE 看起来是否正确还有为什么他的共振频率不是2.45 GHZ

Project6.rar
