怎样在HFSS中画以任意面为底面的柱面？
录入：edatop.com 点击：

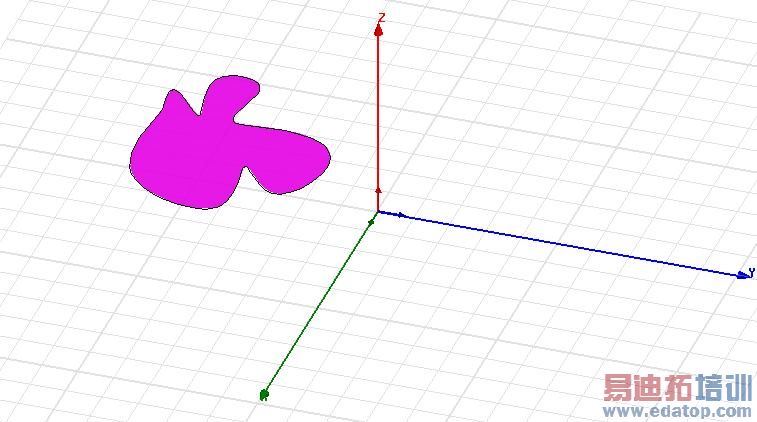

请教一下，在HFSS中怎样画底面为不规则曲面的柱体，例如以图中这个曲面为底面：
以这个面为底面按某一直线扫描就行了
Draw->Sweep->Around Vector
以这个面为底面按某个直线扫描就行啊。
没扫出来，Handbook上有用到sweep的实例吗？
在局部坐标系中创建就可以了
怎样画，谁知道？谁知道？
:30bb :11bb
如果你需要所画的平面厚度为3毫米的话，就在平行z轴画一条3毫米长的直线，然后选中面和直线，右击选择edit——sweep——along path，然后点击确定就可以了
还是把坐标系建到那个表面上去，然后在弄个圆柱体
8楼说的对，在垂直于该表面边缘处画一个等于该圆柱面高度的直线，然后选择edit——sweep——along path即可
