HFSS中的错误

录入:edatop.com     点击:
我在试着设计一个2.25GHZ 的PROBE FEED MICROSTRIP ANTENNA 当我建完模型后就模拟不出理想的结果.望各位大侠指点一下..告诉我错误的根源...

Project2.rar



截图说明下

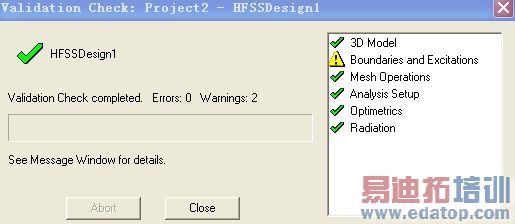

截图如下.....................



一:你设置Rad1的时候把Z=0的底面也设置进去了,这是不对的,如果按你的这种做法就会有部分模型在边界外面,仿真时不能仿真出来。

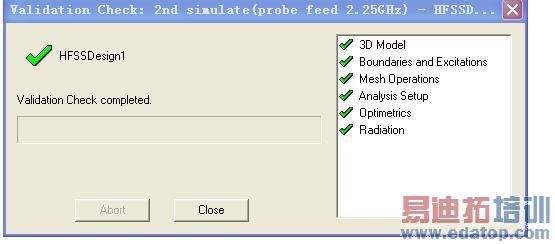

边界设置的时候只把AIR的五个面设置成了边界,你却设置了6个面,所以你在检查模型的时候,他弹出了警告。正确的如下图1:



建议:看书的时候认真一点,每一步都不要丢了,做完例子再回头好好看一下每一步的意思和作用
:9de

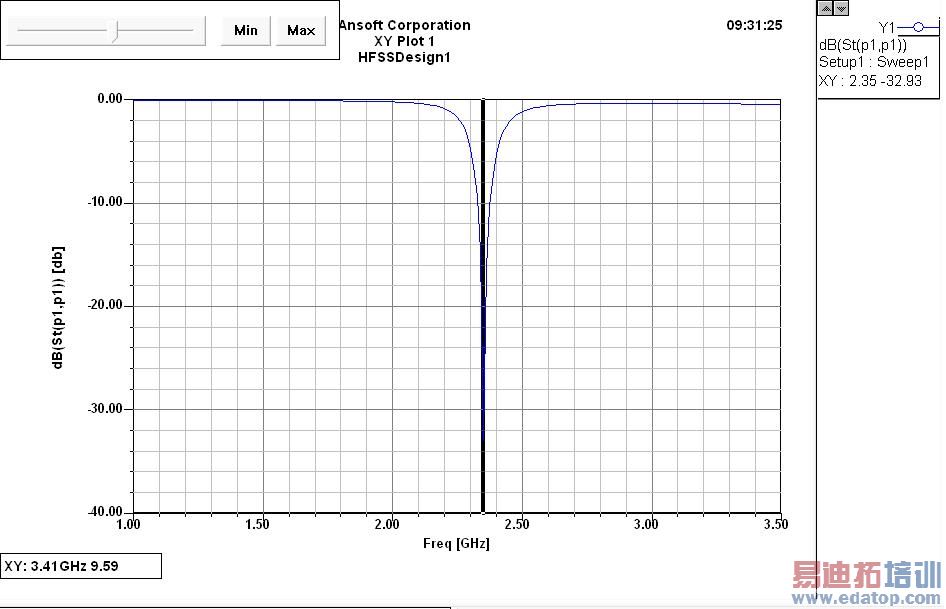

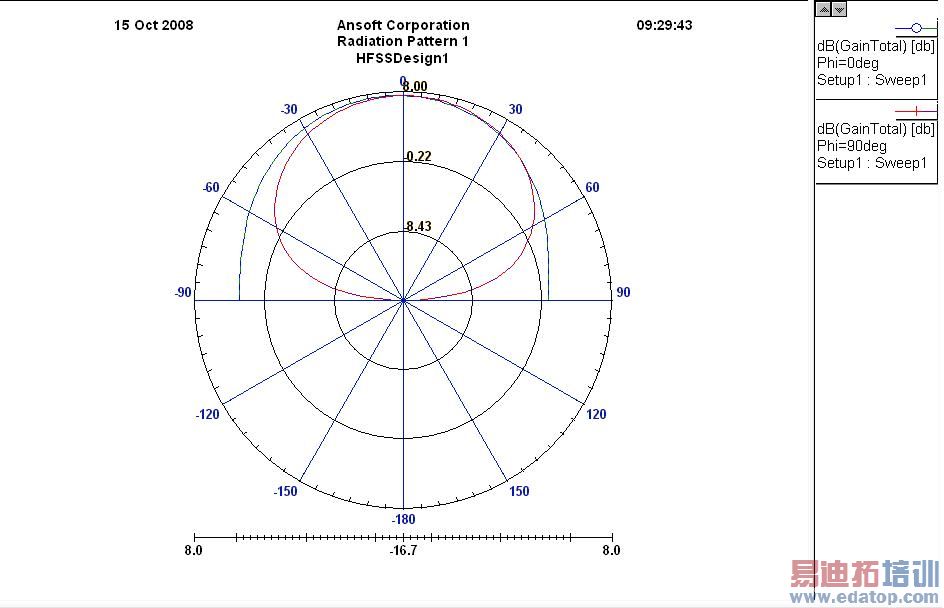

我自己做的和你做的,很不一样,我仿真出来的结果如下图:
你的自己照的教材再去看看。




感谢各位大侠的帮忙我知道该如何改进了.谢谢咯..



我改变了一下但是还是有问题..

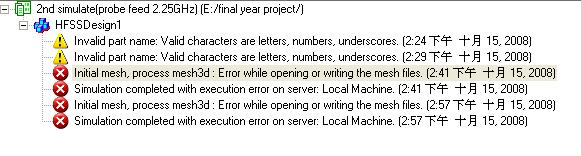

如下图.




出现无效的部分,并且不能读mesh files 可能是由于你机子上装的杀毒软件,你试试把卡巴斯基退出,然后再仿真,可能就把这个问题解决了,你试一下



试过了.还是没有.我觉得是我下载的版本问题.但是我不确定..
