HFSS优化分析求助

录入:edatop.com     点击:

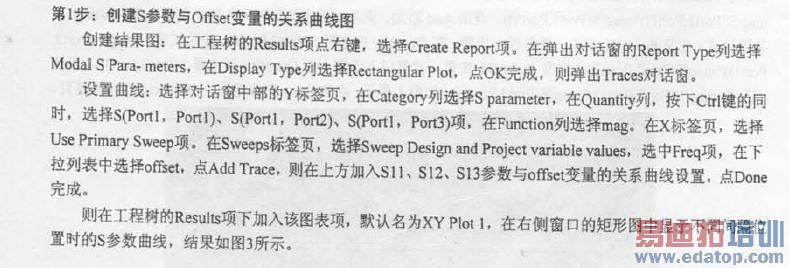

我在优化的时候按照下面的方法来的

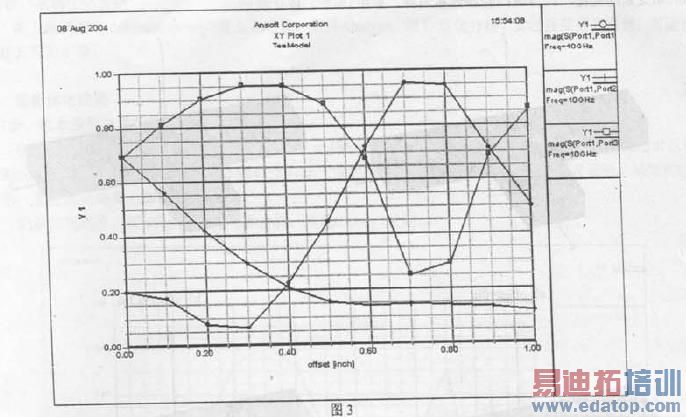

书上的正确图时这样的

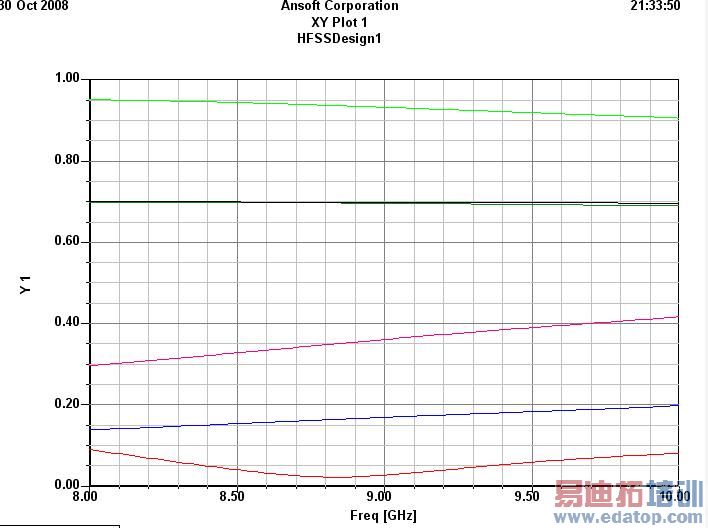

我的图是下面这样的


我好苦恼啊,希望那位大哥给我点指导



你两条曲线的x坐标是不一样,当然结果不一样了,好好看看文字说明部分,检查一下




非常同意呆呆的说法,不是同一个频率范围内的曲线,根本就比较不起来
你更改一下所求曲线的频率范围,再看一下和书上的一不一样吧
:9de



可是10GHz 都是在开始建模分析的时候设置的啊,怎么能改呢?



如果您们做出来了就发给我看看啊,不胜感激,谢谢您们



这是我做的,您们看看错在哪里啊


新建文件夹.rar

谢谢啊



一般我们做HFSS的步骤是这样的:
首先建模,建模完就添加边界条件和激励;
然后是求解设置(包括求解频率和求解方式)
命名保存
查看建模是否有错误
最后是分析
下面的是我做的,你的中心频率,频率范围都不对
自己看看吧

OptimTee.rar



谢谢啊,你的指导让我受益匪浅啊
