HFSS11版本中auto-assign terminal 功能的疑问？

hfss11的driven model模式中新增auto-assign terminal功能，取代了hfss10中需要制定的积分线的过程。但需制定conducting objects 和reference conductor

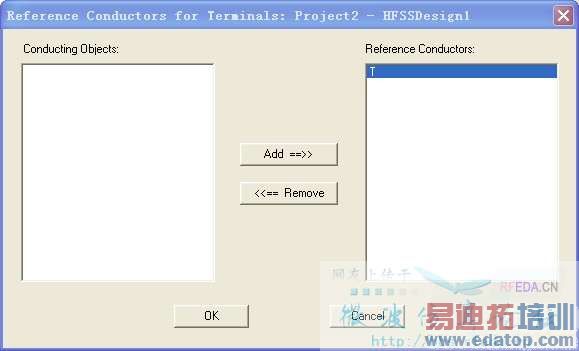

现在我对怎么样设置这两个选项不是很明白？还有自动设定的积分线方向是怎么样的？
希望大侠给个指导



我没用过这个功能，一般都是自己设置积分先，呵呵，期待高人teach



主要是它没有出现设置积分线的界面了



在哪里，我看看软件，正好我机子上装了11



前面这个问题我试过，软件自动制定的积分线好像是从选定的reference conductor到conducting objects 方向，你可以将V10版本的调入到11中试试，验证一下是否正确？我也在摸索中，呵呵

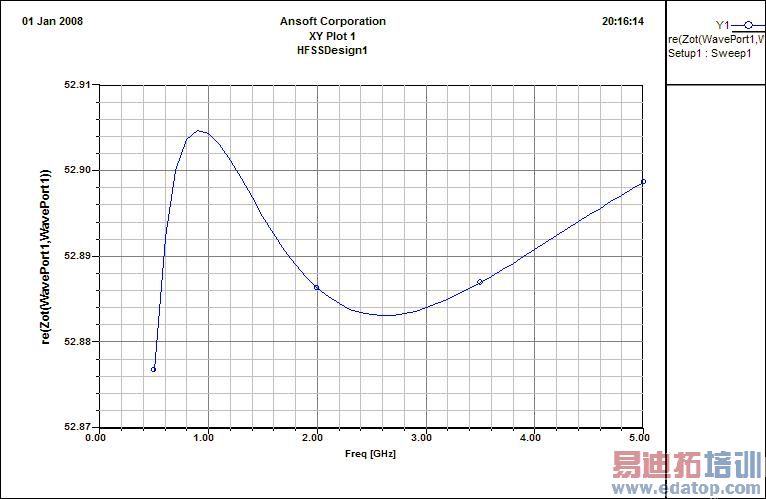

用了一个计算微带线特征阻抗的例子，对比了10和11的计算结果，相差很大。感觉11没有成功的定义积分线。



如何在HFSS9.0 中使用参数、优化和灵敏度分析.pdf



调整了reference conductor和conducting objects 的位置，结果还是一样。阻抗为0.
应该是哪里设错了
有心人可以帮忙检查一下啊



看你的模型了，自动定义应该没问题，前提是conductor/reference要设置对。



前面说的“conductor/reference要设置对”这个具体准则是什么？
我换了两种组合还是不行



不知道这样设置对端口的阻抗有没有影响，现在仿真s参数总不准。
