关于积分线及其方向的设定
录入:edatop.com 点击:
看了HFSS10的FULLBOOK,其中关于积分线有这样一句话:也许你需要首先运行端口解(ports-only solution ),帮助你确定如何设置积分线和它的方向.我做了两个实例,均运行端口解.结果出现了以下结果:

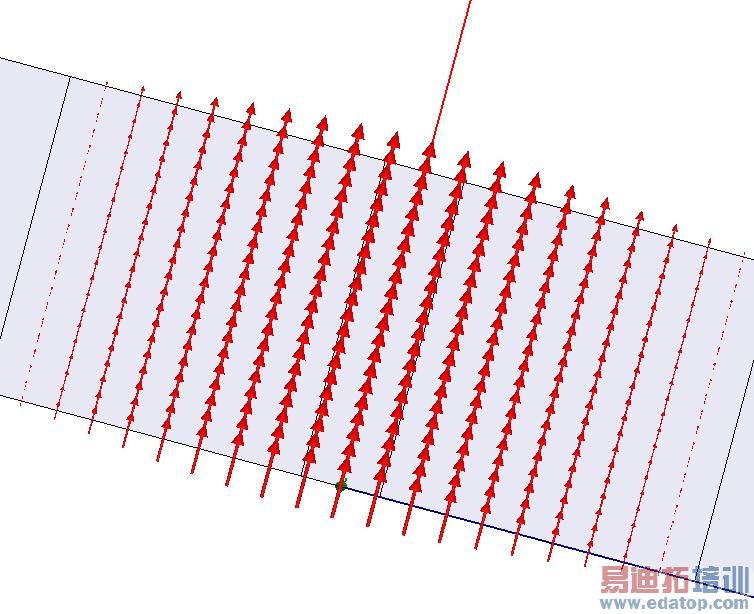

图1 实例1的端口场方向
图1a 实例1的积分线设置方向

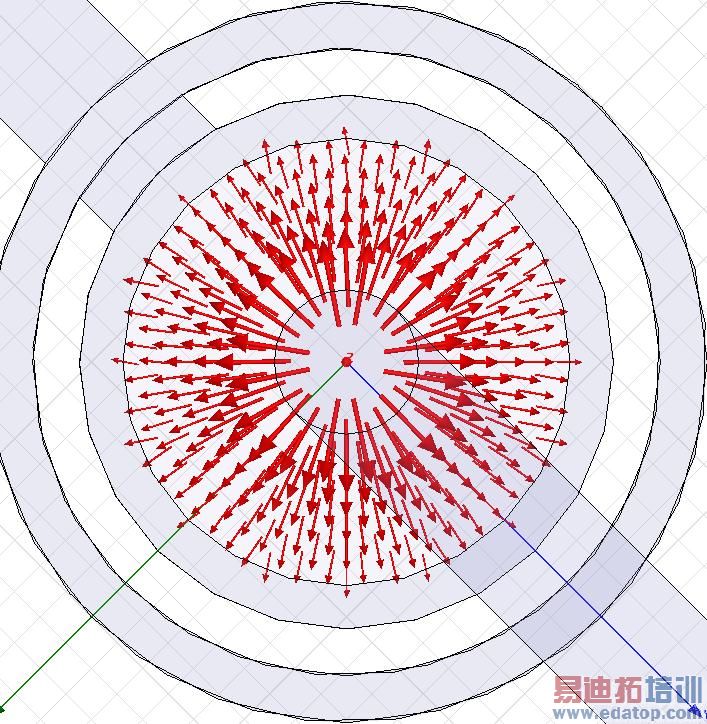

图2 实例2的端口场方向
图2a 实例2的积分线方向
从上面两个实例很容易看出,实例1的积分线方向和端口场方向恰好相反,而实例2的则相同.请问这是怎么回事呢?到底谁是对的呢?还是两个都对?如果都对,运行端口解还有什么意义呢?
图1 实例1的端口场方向
图1a 实例1的积分线设置方向
图2 实例2的端口场方向
图2a 实例2的积分线方向
从上面两个实例很容易看出,实例1的积分线方向和端口场方向恰好相反,而实例2的则相同.请问这是怎么回事呢?到底谁是对的呢?还是两个都对?如果都对,运行端口解还有什么意义呢?
是不是一个用的是driven terminal一个用的是 driven modal?
两个都是driven terminal,只是积分方向不一样。
