HFSS低频天线仿真(2MHz左右)遇到问题

呆呆好.大牛好.我用HFSS,其实是想仿真一个低频天线.这个天线比较特殊,其工作频率只有2MHz左右,其本身是场和路的结合.天线结构为半同轴电缆结构,使得场可以向外辐射.天线一部分空腔内充满铁的氧体以增加电感量.在天线的内外导体之间,焊接有集总电容(ATC电容,约25nF).整个天线的等效电路是很简单的LC并联谐振.天线的实物图如图1所示:
图1. 天线实物图
由于HFSS之中没有集总电容,因此我用一个集总电容面替代了C0,如图2所示:

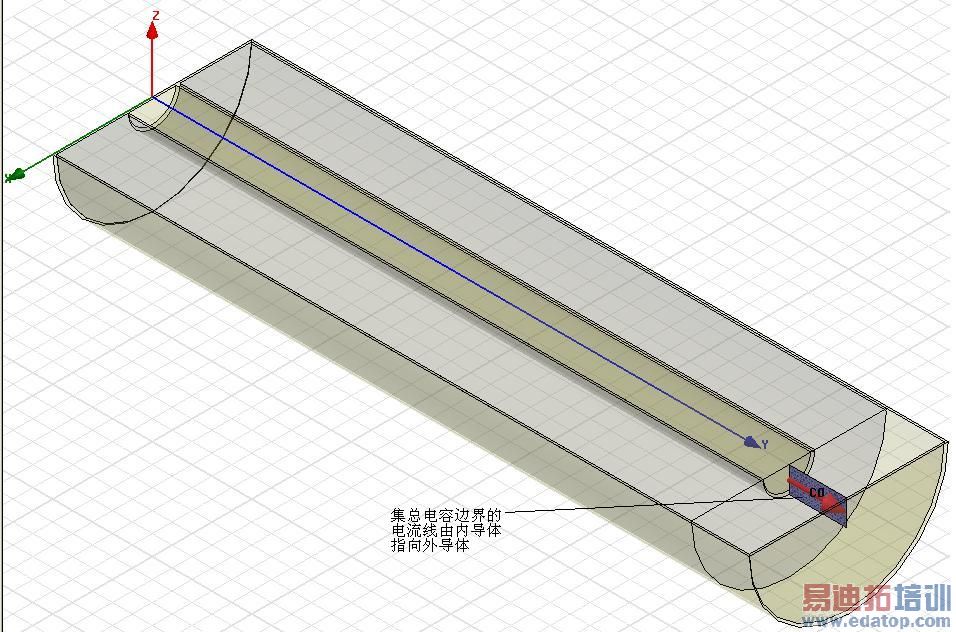

图2. 用集总电容边界替代集总电容

图3. 集总电容边界中设定的电流流向
由于此天线本身等效于LC并联谐振电路,因此建模完成后,我用本征模求解模式进行仿真,结果出错了.我设定的最小求解频率为1MHz,最大迭代次数为14次.Δf设定为0.25%.结果仿真结果不能收敛,且所求得的本征频率为复数！下面三图分别是我的仿真设置和结果:

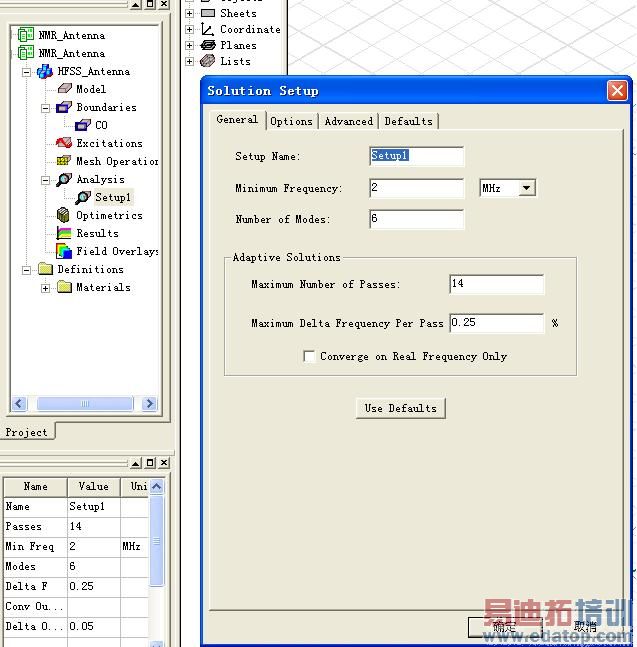

图4. 仿真设置

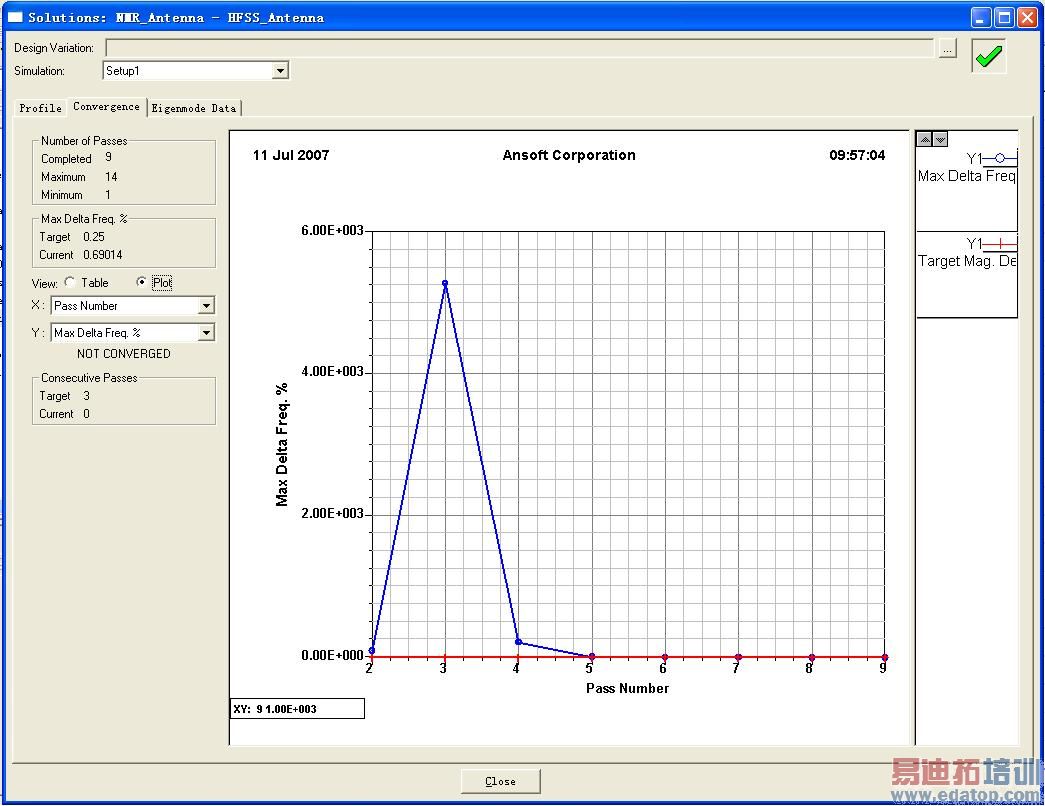

图5.收敛曲线

图6. 所得之本征模解
同时,信息栏出现错误提示:
Error: recovering adaptive solution process abc3d died unexpectedly！
Error: simulation completed with execution error on sever:locoal machine
请教:这些错误是建模错误?还是HFSS根本不能进行这种低频模型的仿真?谢谢呆呆和大牛



辐射边界设置有问题
这是主要的
检查辐射边界还可以看其电场的变化，受否有能量 辐射出去
其次检查你的铁氧体材料 设置是否正确



帖子编辑的也很美观，一看就基本上明白了楼主的意思，大家都这样问问题，也就不会不知所谓了

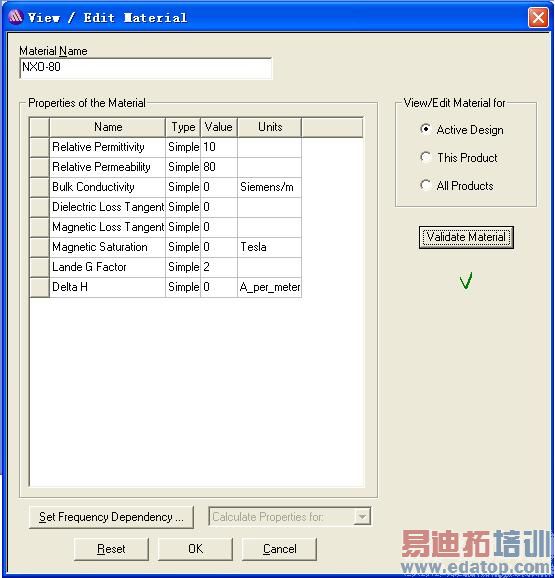

谢谢wennzi.由于HFSS中没有铁氧体材料,所以铁氧体是我自己定义的,定义如下图:



我添加新材料,命名为镍-锌80,只是把它的相对介电常数改为10,磁导率改为80.其它为HFSS默认.本来也改了Magnetic Sturation,但HFSS提示说这样改材料就变成非线性的了.不支持.于是只好放弃.只改前面两个.不知道这是不是有问题?该怎么样定义这个材料呢?
另外,我仿真时没有定义辐射边界.是不是有关天线的仿真都要定义辐射边界呢?
谢谢wennzi和呆呆.
