仿真谐振腔设置帮助

在我仿真单腔本征模谐振频率时，需要在腔体里面加一个谐振柱，假设为铜的，直接加铜柱得到的本征频率为复数，使用Boolean->Unite得到的频率基本不随铜柱的大小变化而变化，使用Boolean->Subtract得到的频率随着铜柱的大小变化而变化，得到了需要的值，请问这几种情况的区别是什么啊？分别什么时候采用呢？谢谢



给出模型看看，是否边界没有设对



在我仿真单腔本征模谐振频率时不需要设置边界条件吧？就是算一下频率而已啊:L



unite是进行文件连立，你一个大的模型包含一个小的模型，unite后的模型材料为前一个模型的原始材料，所以你的谐振腔变成了一个大的空气圆柱体。因为它已经不是默认的谐振腔结构了。而用subtract是在大模型中掏掉小模型，材料为前一个模型的原始材料，你的模型还是一个谐振腔结构。
没有看到你的模型，我只能大致这么判断，呵呵

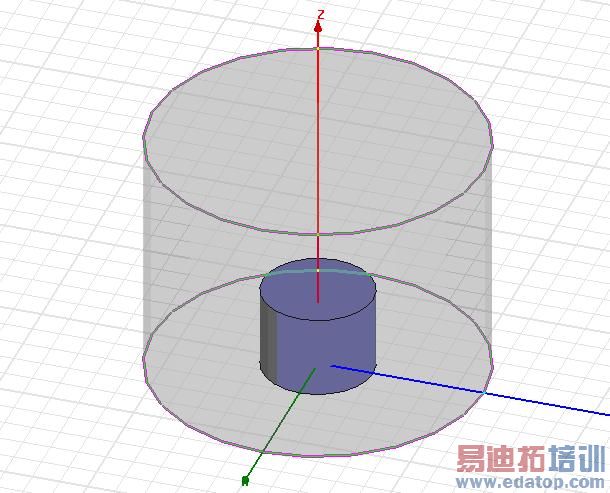

大圆柱为vacuum，小圆柱为coppper，谐振频率大概为2.5G

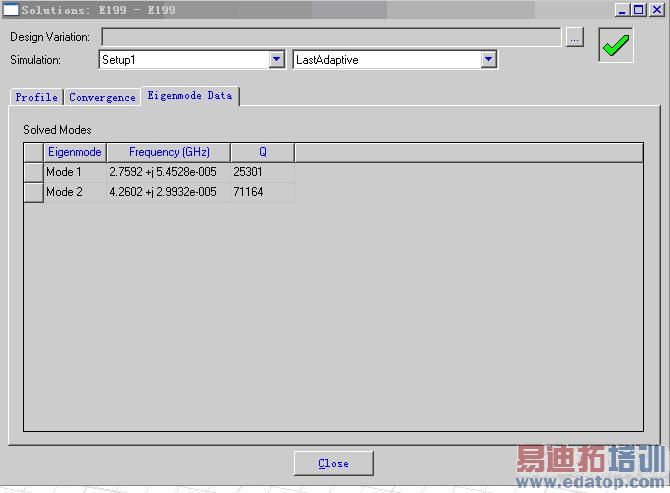

直接插入copper小圆柱仿的本征频率如下：为什么是复数？:L



插入小圆柱后，Boolean->Unite后仿真本征频率如下：结果与不插入小圆柱的结果是一样的，而且改变小圆柱的大小，频率都不变，为什么呢？



插入小圆柱后，Boolean->Subtract仿真的频率如下：这是我想要的，而且修改小圆柱的大小得到不同的谐振频率



在此先谢谢八吨牛:hi



本征模取re，两材料不一样，UNITE后，肯定不对，
