HFSS如何算RCS？

就在TRACE DIALOGUE BOX里面啊，找一找撒

提示一下，给个思路：
1：源的选择：算RCS应该用incident wave .具体怎么用请自行查阅HELP。
补充一下：设置源的时候不要选择任何平面，直接在界面空白处点击即可弹出对话筐！
2：边界用radiation比PML效果要好一点。
3：如果单一频点可以不用设置扫频。
4：记得设置散射体属性
其它设置照常。
最好先算一个正六面体验证下。

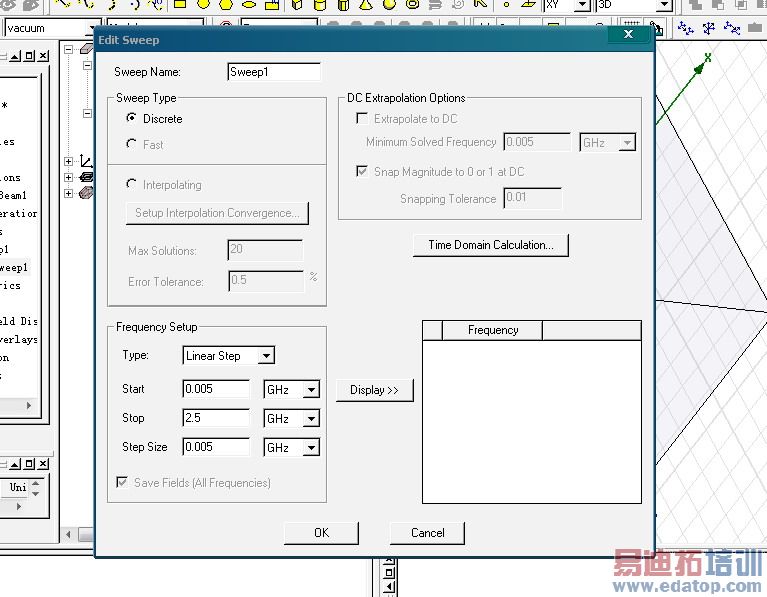

请教个问题,为什么我设置扫频却用不了,如下如所示界面,扫频的save fields(All Frequencies)复选框是灰的,只能看单一频点,但是我想让他扫频,我应该怎么设置,我就是画的一个简单的六面体

谢谢大家的解答
看结果的时候选择 sweep就可以看到
我算了一个球体，但是结果跟解析解相差很大啊……不知到哪出错了

我单位的专门作RCS的，好像从来不用HFSS算这个，一般都是用CST、FEKO。不过有个更牛得是自己编程序算。

我这有一个仿真RCS的例子,可以考虑一下
同时还有 相关说明

RCS.rar

謝謝樓主資源共享。--:ghost.

因为一般涉及RCS的问题都很大，HFSS很难处理。
