问一个关于Analysis-Solution Setup设置的问题

录入:edatop.com     点击:

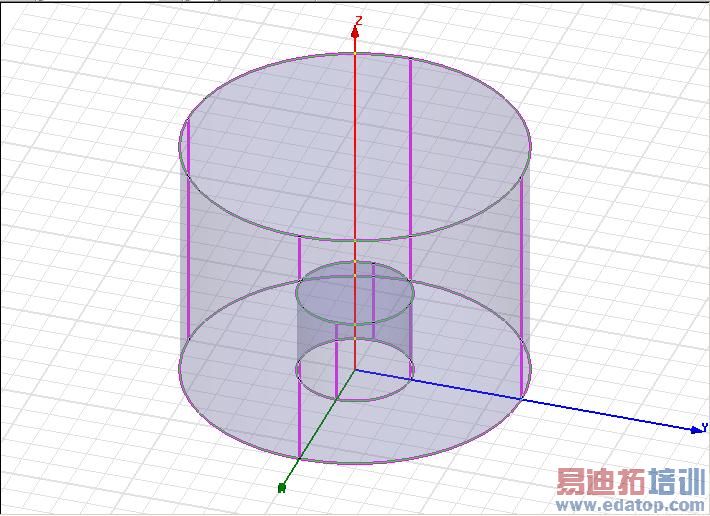

下面是我的模型,就是一个谐振腔里面加一个谐振柱,谐振频率2.5G左右。

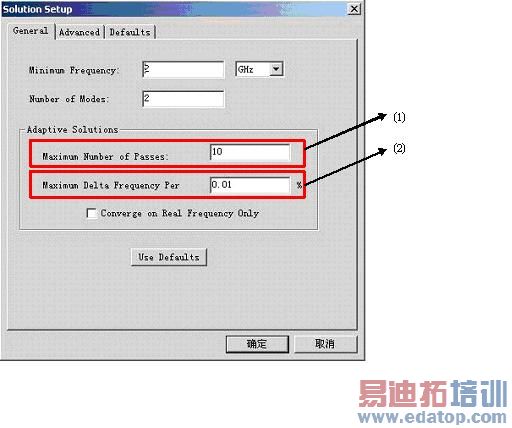

在设置Analysis-Solution Setup时(如图),其中(1)中的迭代数的设置与什么有关?相对带宽?是不是迭代数设置的越
大越好?有没有一个大概范围?与频率有关么?
(2)中的百分数又是怎样设置的呢?别告诉我默认就好了,我是想知道它的设置与什么有关系?与仿真精度有什么关系?:hi 它与迭代次数的设置之间的关系怎样呢?谢谢先!:hi 请各位知道的给予解释!





其中 Maximum Number of Passes 的值是你希望HFSS完成的网格加密的最大次数,
该值是个截止标准,也就是说,达到最大网格加密次数之后,自适应分析就会停止;
如果该pass的数量还没达到,那么自适应分析就会继续进行,直到达到收敛标准
这里说明一下:随着自适应网格的加密,有限元网格的大小以及内存数量都将影响
求解的生成、pass设置的过高,将导致HFSS占用更多的内存,计算时间也会更长~
Setting the Maximum Delta Frequency Per Pass:对于本征模求解器,
ΔF是一次自适应求解到下一次自适应求解的本征模频率之间的差值百分比,
该设置是截止标准,如果在一个pass到下一个pass自适应求解中,
本征模频率的改变的百分比小于该值,自适应分析就会停止,否则继续计算
直到你设置的数值达到为止。根据你的需要设置每个pass的最大ΔF。ΔF只有在hfss算完
两次自适应分析之后才是有效的

我的理解就是,第一个就是你需要自适应加密网格的次数,每计算一个pass,自适应网格加密一次
第二个就是,前后两次计算的本征模频率的差值与上一次的频率的比值大小~~。其他的,你可以查
看一下在线帮助文档,里面有论述



虽然已是凌晨,还是要感谢呆呆百忙之中为我解惑,谢谢,非常清楚!



第一个参数,pass大些,
第二个一般取默认0.02就行.
每一个pass,软件和前一个pass的第二个参数比较.即便pass数设的很大,
是要满足第二个参数,计算也就收敛了.



呆呆有几点说的不对,更正以下:
其中 Maximum Number of Passes 的值是你希望HFSS完成的网格加密的最大次数,
该值是个截止标准,也就是说,达到最大网格加密次数之后,自适应分析就会停止;
求解停止不停止一是取决于Maximum Number of Passes ,二是和你摄制的pass,二至任何一个达到,分析立即停止
一般情况下,迭代次数为10,误差设为0.02,精度都可以满足要求



我一般把迭代次数为20,误差设为0.02,精度都可以满足要求.一般也就迭代次数不到10,就满足误差小于0.02,计算也就收敛了.



这个精度应该是个相对精度,而不是迭代算法求得得误差值与真实值之比
