HFSS tutorial 中wave port和lumped port结果差异很大
录入：edatop.com 点击：
在tutorial中的缺省设置为lumped port，仿真结果与CST吻合，并且与Kong的paper结果吻合。

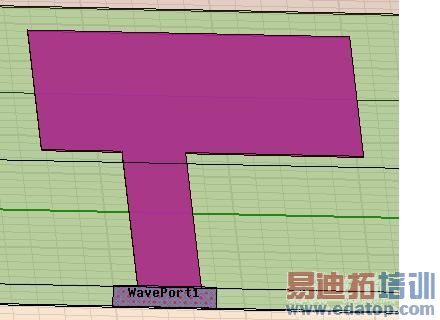

但是如果使用wave port来计算S11, 如果wave port仅仅定义为比包住transmission line和对应ground大一些（请看图），仿真结果却是错的（俺用的是正版的HFSS10.1),俺查了一下，transmission line长度大楷是1/2 wavelength,按理讲是合理的。
但是如果wave port定义为整个边界面，仿真结果却又对了。
这到底是怎么回事哦？如何设wave port才合理？
但是如果使用wave port来计算S11, 如果wave port仅仅定义为比包住transmission line和对应ground大一些（请看图），仿真结果却是错的（俺用的是正版的HFSS10.1),俺查了一下，transmission line长度大楷是1/2 wavelength,按理讲是合理的。
但是如果wave port定义为整个边界面，仿真结果却又对了。
这到底是怎么回事哦？如何设wave port才合理？
你那样设置waveport好像是不对的，看看fullbook中关于端口设置的部分
wave port有長寬高.
長:transmission line的56倍
寬:板厚的56倍
高:0.2mm
wave port就相当于用波导做输入，他的截面就是波导的截面，波导的截面的长和宽决定它的cut off frequency
所以你的wave port不能设置得太小，不然就会有cut off
这样设置不对的
你能求解就很不错了
再有就是前面说的截止频率的问题
端口的设置应为：高为介质厚度的6～10倍；当馈电片宽度大于介质厚度时，宽度取为馈电线宽度的10倍，当馈电片宽度小于介质厚度时，宽度取为馈电线宽度的5倍或者介质高度的3～4倍。
