微带缝隙天线求助

我接到一个天线仿真的任务，但这个天线形状很奇怪，我判断他应该属于微带缝隙天线，那位大哥有这方面的资料能给讲解一下吗？
这个天线的情况大体上是这样的：一个长方形板子，长10.8CM 宽8.2CM 厚0.05cm 缝隙长2。5cm宽0.35cm
微带线长5cm宽0.1cm
一面是介质板，介质板上有微带线，另一面是铜面，应该是接地作用，缝隙在铜面上。
希望大家帮我解决一下难题，不胜感激！



不是帮我作，大家能指点一下HFSS是否能完成这个天线的建模和运算吗？
我想知道它能进行波瓣的结果和辐射线的仿真吗？
我是这么想的：他的上层是接地层，有缝隙的，下层是介质层，在介质层下面贴的的微带线。



上面是实际图，请大家给个意见，真的挺急的。
从第二张图上可以看到微带线，还有那个缝隙是在另一面的铜片上。
请各位高手给我指点一下。
在HFSS中将结构画好后怎么加那个微带线，还有如何加激励和馈电～～～～～～～～～～～



你应该有那本User Manual
Ansoft HFSS V10 Book.pdf 吧？
看里面例子8.2a
"This example is intended to show you how to create, simulate, and analyze a trace over a slot in the ground plant using the Ansoft HFSS Design Environment"



原来图是这样啊，汗
这不就是microstrip feed patch，很经典的

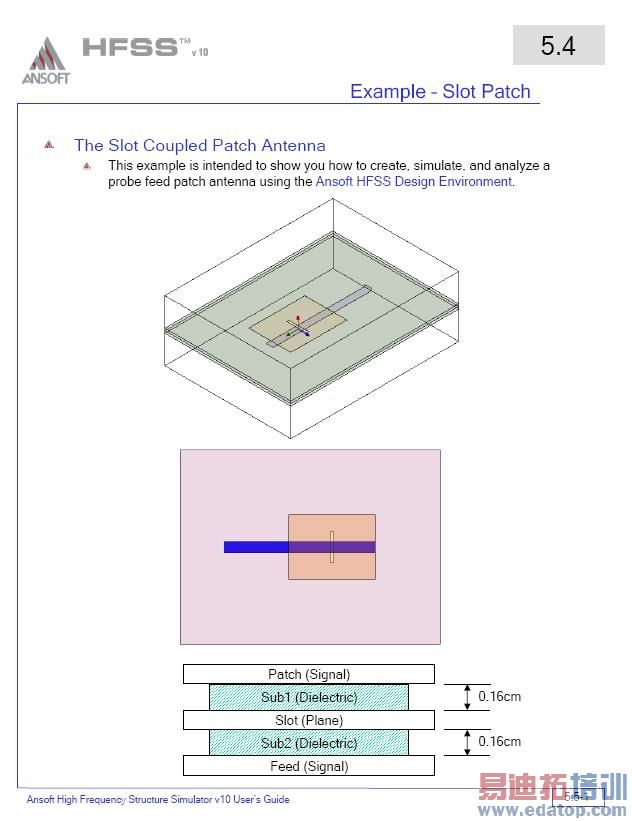

看那本manual里面的5.4"Slot Patch"



见图见图见图见图见图见图见图见图见图见图



原来如此！按照这个例子来作,应该就可以完成了！谢谢前面的兄弟的解答哈！
