HFSS仿真类似半同轴电缆的天线
录入：edatop.com 点击：
我想用HFSS仿真这样一个结构:

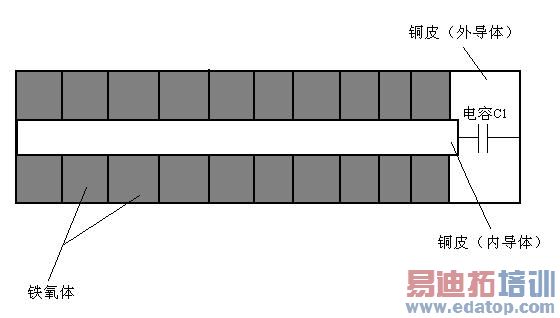

这是一个类似半同轴电缆的天线,用铜皮将内外导体连在一起,内外导体的空隙中填充铁氧体,并在结构的输入端焊节适当的电容,
使结构谐振频率接近于2MHz左右.请问:
1. HFSS中可否添加电容和铁氧体?
2. 用本征模求解方式可否求解此结构的谐振频率,并做出场分布图?
3. 如果此软件不可以,那种软件比较好呢?
谢谢大家！
这是一个类似半同轴电缆的天线,用铜皮将内外导体连在一起,内外导体的空隙中填充铁氧体,并在结构的输入端焊节适当的电容,
使结构谐振频率接近于2MHz左右.请问:
1. HFSS中可否添加电容和铁氧体?
2. 用本征模求解方式可否求解此结构的谐振频率,并做出场分布图?
3. 如果此软件不可以,那种软件比较好呢?
谢谢大家！
1:铁氧体无法添加，因为ansoft有一个专门的模块做这个事情，其实就是Maxwell 3D。所以你问的问题我无法解答，呵呵
cst里好像可以自定义材料特性，也许能实现，我没做过，不敢说一定能，可以尝试一下
1、Ansoft有专门的铁氧体模块，但不是Maxwell 3D，铁氧体模块可以与HFSS结合使用
2、HFSS中可以加电容等集总参数条件的边界
我已经明白了怎么去做了.HFSS中的确有一种材料叫做ferrit,但目前还不知怎么用
