仿真近场天线，遇到内存不足的情况
录入：edatop.com 点击：
求助，在仿真一个近场天线，可是总是遇到内存不足的情况，请大家看看是不是模型有问题，有没有什么办法能简化一下仿真，网格剖分等。我是新手，希望大家多多指教
参考文献和我画的图都在附件里，希望大家指点一下
参考文献和我画的图都在附件里，希望大家指点一下
呵呵，不懂的路过
可以将 maximum delta s 改大一点
我之前也遇到过，应该是你的盘要满了。删点东西试试

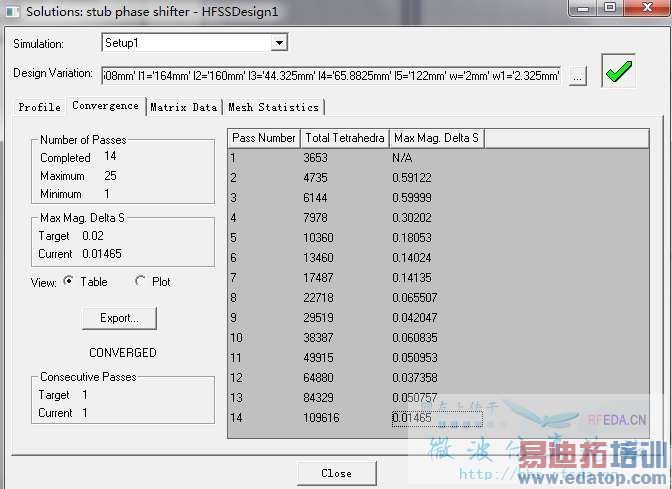

把楼主的模型下来仿真了一下（Maximum Delta S 设为0.02），内存最大占到5G。
手动划分网格没经验，请高手们传授一下。
收敛达不到要求所致，解决方法是：
1、减少收敛计算次数；
2、增加收敛的值。
也可以把空气盒设小点，划分网格也会少点，其实近场你也就看看他的辐射图是个什么样子的，天线才有四分之一波长之说，近场空气盒到底怎么加没听说过
近场仿真天线通常情况是没有任何意义的，近场是磁场主导，除非你做互偶分析
另外，空气盒子近场远场添加规则一样
