平面螺旋天线建模时的问题
录入：edatop.com 点击：
本人HFSS新手，最近在做一个自补型的平面螺旋天线，遇到些问题，把我头疼的……

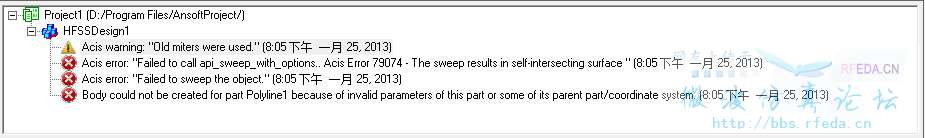

【1】在已经画完一线模型后，以线模型的一个端点绘制平面螺线，选完螺线的绕转方向后，开始选择圈数和螺距。但是在这时候老是会出错，不知道圈数和螺距和线模型的长度这三者之间有什么关系？另外，螺线的宽度是怎么确定的？

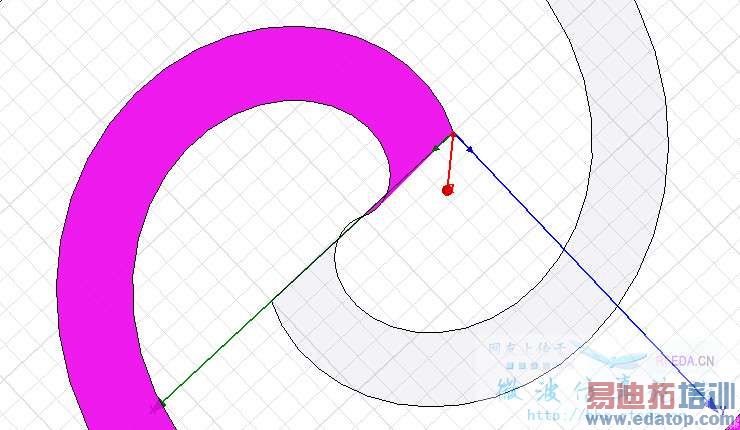

【2】在画完一条螺线后，并绕轴旋转复制生成另一条螺线，移位后形成平面螺旋结构，但是两条螺线在起始的地方会有一点交叠，不知道是怎么回事？
【3】根据天线的工作频率范围确定螺旋天线的内外径，不知道内径和螺线宽度之间存在什么倍数关系？本人做的是自补型的平面螺旋天线。
【附图两张】
【1】在已经画完一线模型后，以线模型的一个端点绘制平面螺线，选完螺线的绕转方向后，开始选择圈数和螺距。但是在这时候老是会出错，不知道圈数和螺距和线模型的长度这三者之间有什么关系？另外，螺线的宽度是怎么确定的？
【2】在画完一条螺线后，并绕轴旋转复制生成另一条螺线，移位后形成平面螺旋结构，但是两条螺线在起始的地方会有一点交叠，不知道是怎么回事？
【3】根据天线的工作频率范围确定螺旋天线的内外径，不知道内径和螺线宽度之间存在什么倍数关系？本人做的是自补型的平面螺旋天线。
【附图两张】
我也是新手正在研究中。 我只会做螺旋滤波器。螺旋平面天线不懂，不能帮到你。
谢谢啦。我没试过螺旋滤波器。那你对于画螺旋线比较熟悉吗？
