HFSS waveport中edit sources的问题

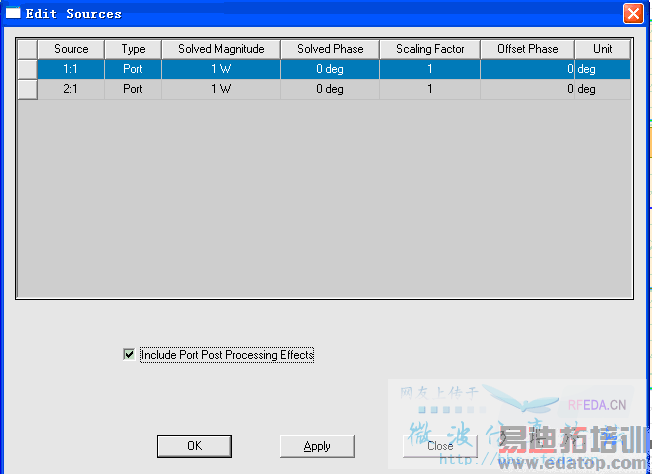

求助大神关于HFSS waveport中edit sources的问题，我仿真的是一段微带线，两端加了waveport激励，老师要求我自己定义一个波端口电压或功率，我先看了下edit sources中的设置有几个物理概念不是很懂：
1‘，edit sources中source那一栏中1:1和2:1分别是什么意思？
2，solved magnitude中的1W是指这个波端口提供的平均功率是1W还是别的什么？
3，scaling factor是什么意思，原本默认的是上面1下面0，我尝试着把两个都改成1，发现对S参数没有影响，但是对辐射影响很大，请问应该怎样正确的设置呢？
4，我想自己定义端口的电压或功率，该怎么设置呢，edit sources 中没有找到可以设置的地方。
求助各位大神



1.edit sources中source那一栏中1:1是指端口1中模式1激励源，2:1就是端口2中模式1激励源。
2.solved magnitude中的1W是指端口馈入的功率基本值为1w。
3.scaling factor是缩放因子。从端口馈入的功率为1w乘以这个缩放因子。可以通过这个定义端口的幅度比。比如，把那个改成10，源就可以变成10w了。



谢谢您的回答我想再问一下如果仿真的是微带线，那scaling factor都要设置成大于0的，还是默认一端为0啊？



默认一端为0就好了。



sacling factor*1W最后得出的是整个端口的平均功率么



The excitation’s magnitude specifies time-averaged incident power in watts.
Note that in the modal case a unit stimulation means 1 Watt of incident power at the port; in the terminal case a unit stimulation means 1 volt of total voltage at the terminal.
