HFSS仿真周期性矩形孔隙阵列金属薄膜求助

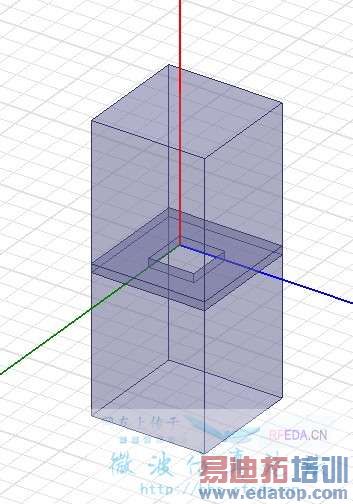

求助各位大侠，我想建立一个周期性矩形孔隙阵列的金属薄膜模型，我读了一些教程，按照教程建立了一个如图的单元，中间的那片就是一个矩形空隙结构，材料我选择的是真空，然后我用另一个空气盒子把它包在里面，对空气盒子的四壁设置了两组主从边界条件，对空气盒子的顶面和底面分别设置了Floquet端口激励，入射角都选择的是垂直入射，然后在antenna array setup里面设置了沿X，Y轴等间距排列20个这样的单元，然后分析设置频点在250GHz，扫频100-500GHz，步进是15GHz，运行没有报错，但是结果和实验的结果相差比较大，请问我是不是哪里设置的不对？我有点怀疑是中间的薄膜材料应该选择金属，但是我选择金属的话，似乎分析时会报错。

另外我在某论文里看到有人把顶面和底面设置成一组PML端口，然后用平面波入射激励，但是讲的很模糊，不知道这种方法和我用的方法到底哪种正确？

小弟学HFSS还不足一周，看法可能比较粗陋，希望大侠们能不吝赐教。不胜感激！
------------------------------------------分割-----------------------------------------------------
自己摸索了许久，用PML边界的方法也试了但是也不work，于是又回到最初用floquet端口激励的方式，终于找到了解决的方法！
我觉得造成我第一次尝试失败的原因有2，第一是中间的金属薄膜没有设定为金属，第二是空气盒子的长度不合适。经过多次尝试，我发现在最初建模的时候先画好中间的金属薄膜然后直接设定为金属（我用的材料是银），之后再画别的东西这样就不会报错。另一种可能可行的方法是全部画好以后给金属的顶面底面设定为perfect E界面，这我没有尝试，有兴趣可以自行尝试。关于第二个问题，空气盒子的长度对计算的结果的影响几乎是决定性的，我想过把它的长度设定为变量，然后用优化设计来决定最合适的长度，但是由于我还要扫频，频点很多计算耗时太长，所以最后我用笨办法，逐次倍增它的长度然后扫频，最后得到了与实验结果比较符合的结果。
还有一个问题是floquet设置里的deembed 距离的设置，我不知道它有什么用所以没有设置它，希望有高手能解释下，谢谢！



PS：我的目的是求出此薄膜的透射，反射率特性
