HFSS阻抗匹配
录入：edatop.com 点击：
大神们，我想问下如果是阻抗匹配了的话应该是端口特性阻抗（PortZ）和输入阻抗（Z参数）相等吗或者什么关系?，还是说这两个值是具体的数?
PortZ一般是50ohm,Z参数一般越接近50ohm，驻波越低。

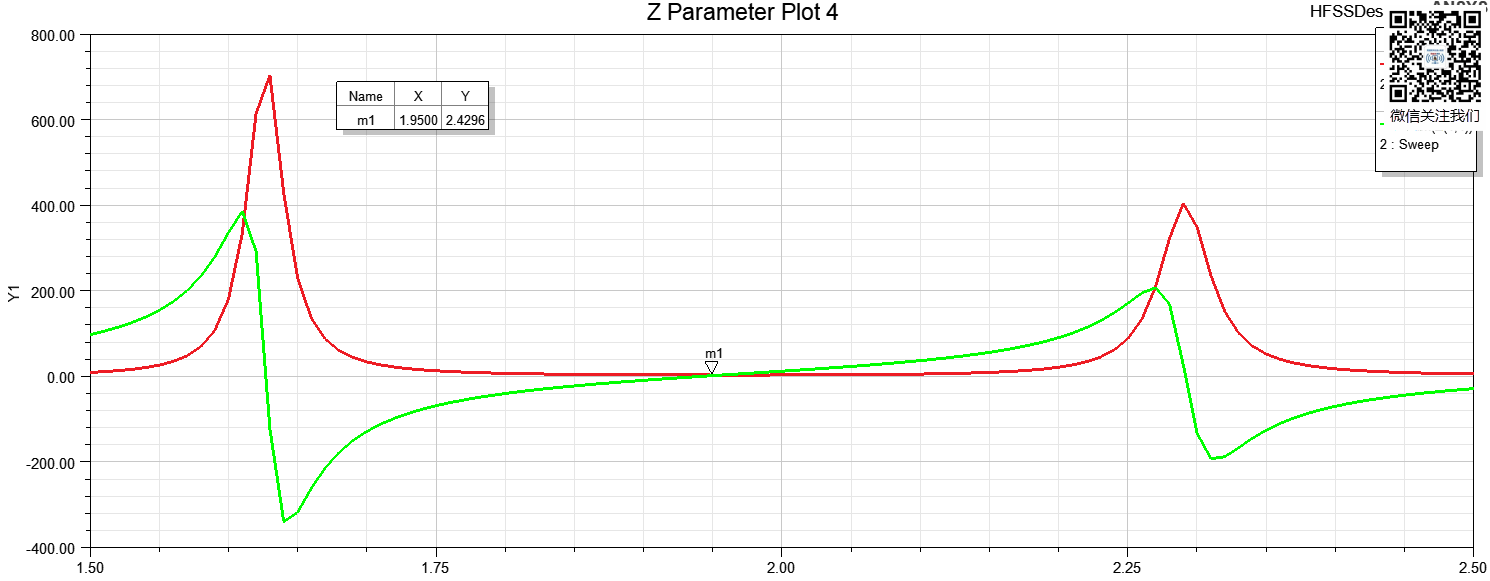

我不太会看怎样才是阻抗匹配的状态，下图是以re im 为function的Z参数和Port Z
是必须Z参数的re im都为零的频率点是阻抗匹配状态吗?

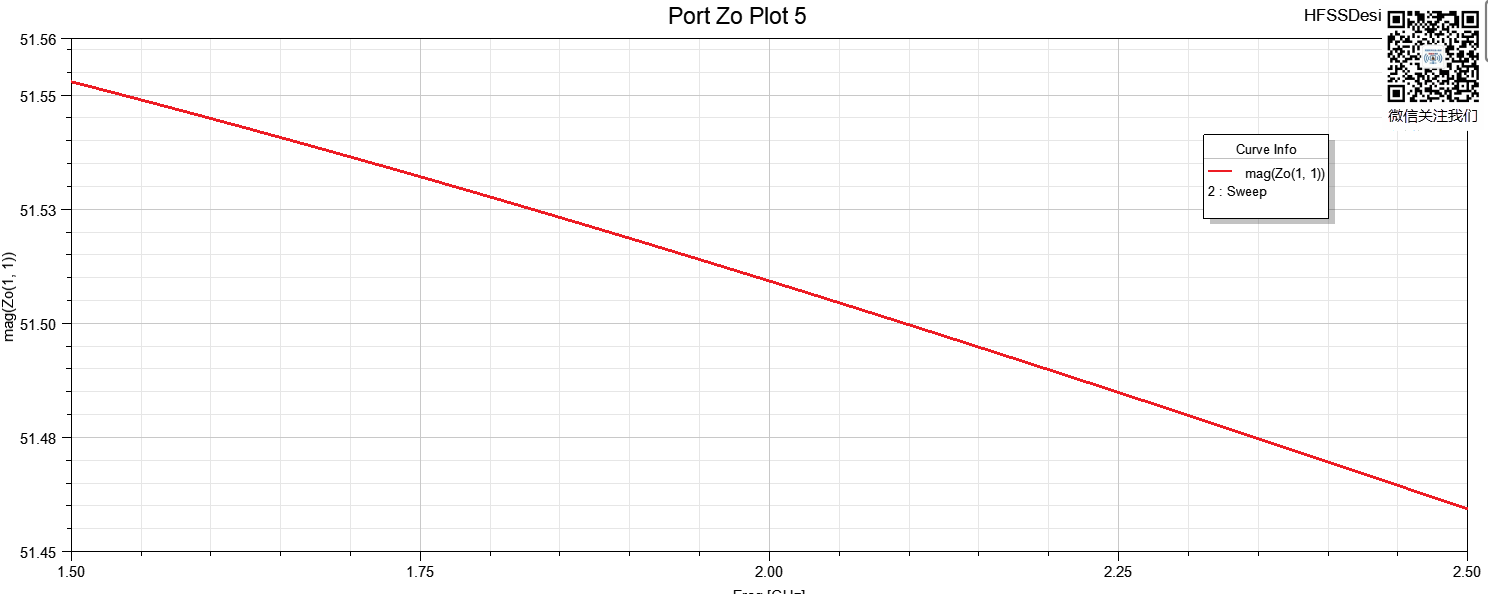

下图是以mag 为function的Z参数和Port Z
是必须Z参数为零的频率点是阻抗匹配状态吗?
还是说用其他的function去看?dB?
Z参数就用re和im就可以衡量了，通常工程中使用的端口阻抗都是50ohm，阻抗的实部接近50ohm，虚部接近零就认为是匹配了，但实际上每个天线都是有一定带宽的，不可能每个点都都满足这个要求，通常满足要求的驻波比或者S11参数我们就认为他匹配了。
你们好努力啊，都在读研?
你们很努力
