HFSS进行模拟仿真时出现port refinement的错误
录入：edatop.com 点击：
开始仿真的时候出现
[error] Port refinement, process hf3d error: Waveport s is internal to solution domain and not fully backed with a PEC object.. Please contact ANSYS technical support.
请问各位大佬接地共面波导的 Waveport 要怎么设置啊
[error] Port refinement, process hf3d error: Waveport s is internal to solution domain and not fully backed with a PEC object.. Please contact ANSYS technical support.
请问各位大佬接地共面波导的 Waveport 要怎么设置啊

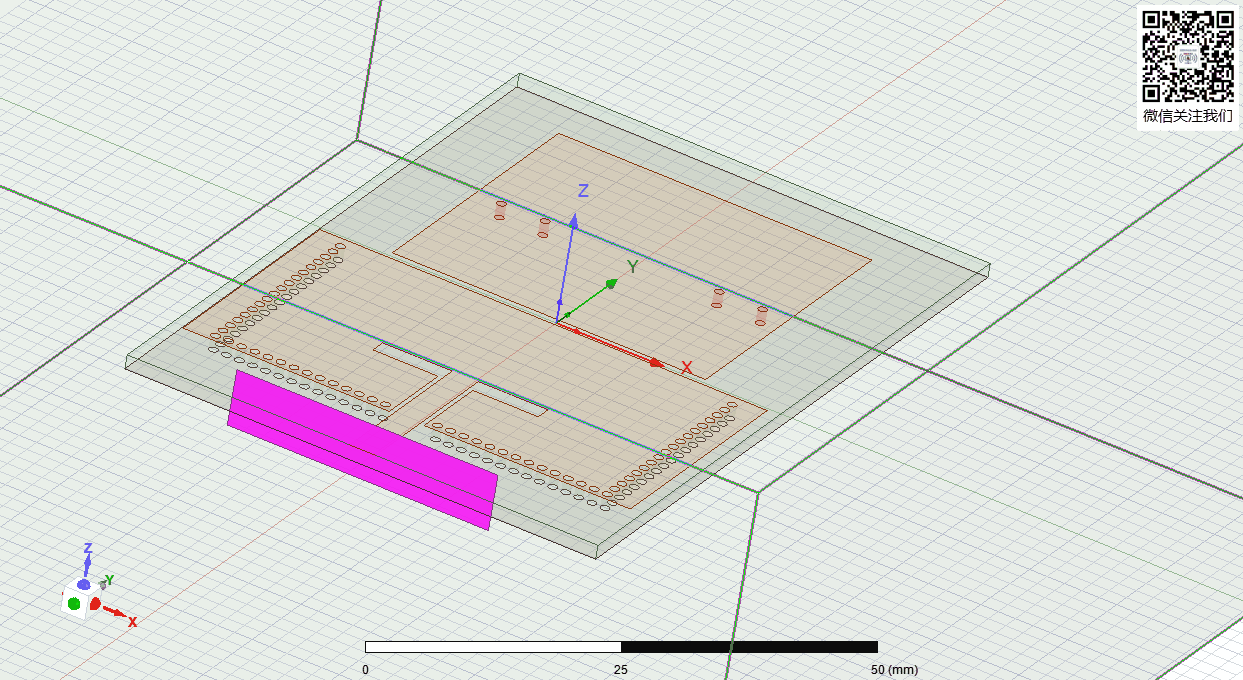

天线模型长这样子
试一试把波端口一侧的空气腔边界和波端口重合
端口那个面的模型是不是设成金属了，另外也可以在端口另一侧画个金属板与port挨着，这样就不会报waveport internal了
如果用waveport，应该不能把端口设置在空气腔里面吧?如果端口在模型里面应该用lumped port。
波端口不能在模型内部，换成集中端口吧
