HFSS仿真矩形波导+微带的问题

具体情况是这样：
一个矩形波导，在波导的底部铺有微带线，信号从波导的一端进入，只要观察两个波导口的S11和S21就可以了
问题：
1，求解模式选择哪个？Drive mode 还是 Driven Teriminal？
2，Sweep type 选择哪个？Fast？还是Discrete？还是interpolating？
3，加激励的时候选择waveport，端口是否需要归一化呢？
加waveport的这个面，是只选择真空的波导端口还是真空的波导端口+微带在这个面上端口呢？两者的仿真结果相差很大
谢谢



没有看到你的模型，只能回答部分问题
1.求解模式选择哪个？Drive mode 还是 Driven Teriminal？
说实话，我还没有用到过后面那种模式，所以用第一种模式就够了。
2，Sweep type 选择哪个？Fast？还是Discrete？还是interpolating？
如果只是看端口参数，用fast就可以了。没有必要用discrete。这个结构应该没有什么谐振峰，所以也用不着第三种
3，加激励的时候选择waveport，端口是否需要归一化呢？
不需要归一化
4.不知道你的结构，所以不知道该怎末设端口



1.Drive mode 和 Driven Teriminal两个模式都可以用来计算端口的S参数。你可以选择Drive mode ，因为你只要观察两个波导口的S11和S21就可以。如果用Driven Teriminal（端口驱动），就得在端口进行归一化。
2.端口扫描用fast
以前自学HFSS时，就是在微网这边泡着的。在这里感谢一下微网的各位热心无私贡献
楼主可以找下HFSS，有很多资料的，你的问题应该是比较基础的吧。（其实我已经好久没玩HFSS了，不知道说的对不对）



感谢前面二位，我模型的结构，因为我这里上班时间上传模型不方面，只能先描述一下了，晚上回去再上传一下模型
先问一下，我上传的下面两个模型中，哪种建模方式对呢？我想要建的模型是一段矩形波导，底部是介质而不是空气，画一个真空的长方体之后，是在这个真空长方体内部画一个介质长方体还是在它之外画一个介质长方体呢？就像我传的两个附件中的模型一样。
谢谢



附件中是我的例子，模型如图model
其中“delt”是微带线比矩形波导短的长度，即 波导的长度-微带线的长度=2*delt

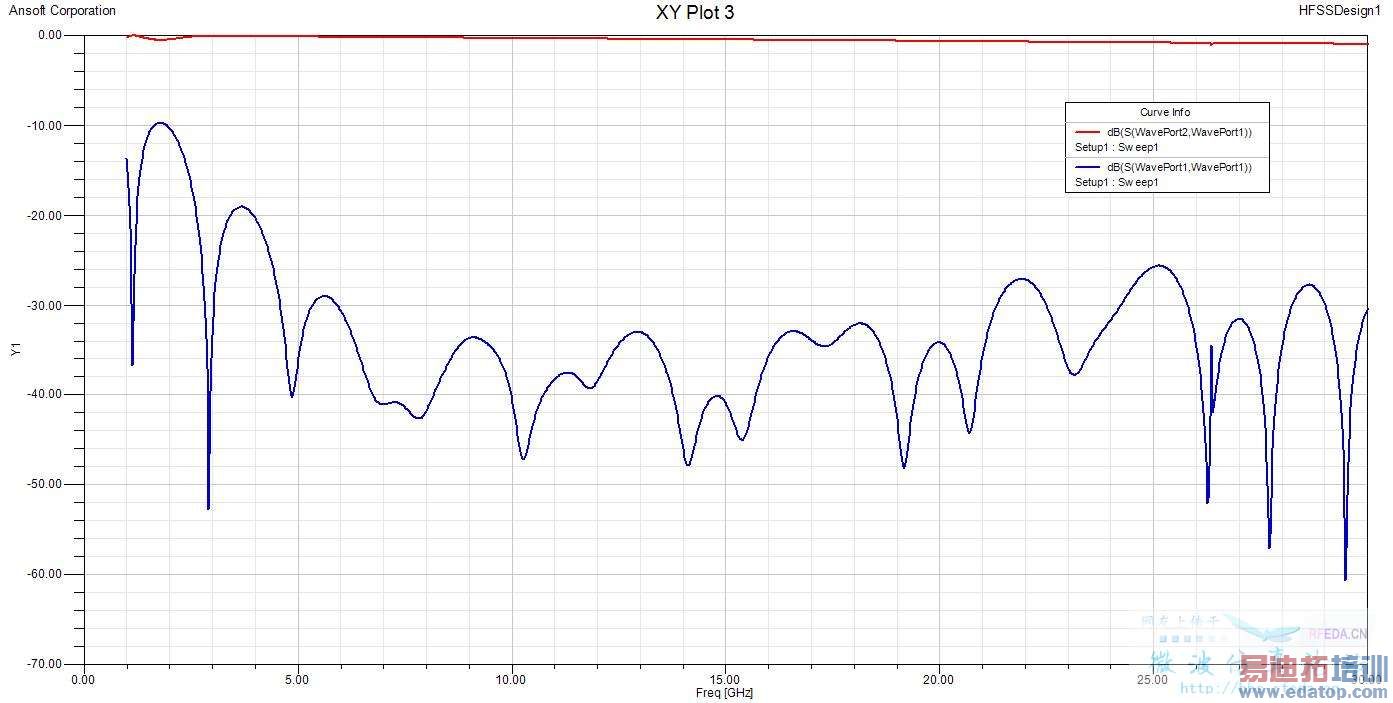

问题1：当delt=0的时候，为什么矩形波导没有了截止频率（如图delt 0），变成全通的了？是说全部从微带线过去了？不应该啊
问题2：随着delt从0.1变化到0.5（如图delt 0.1-0.5），为什么图形这么奇怪，在截至频率之前（大概是16G）出现了一些谐振峰？这些谐振峰难道是微带线引起的？没道理啊
问题3：如图delt 0.1-0.5,为什么在截止频率之前S11的模+S21的模不等于1啊？这是为什么？难道被吸收了？介质板吸收不了这么多啊
谢谢大家解答



这是我的hfss的模型



我也想问这个问题，找了好久了！



我也是菜鸟，还属于自我摸索中，也是要仿真这个
