HFSS中的三维方向图与二维方向图的问题

请教各位高手，

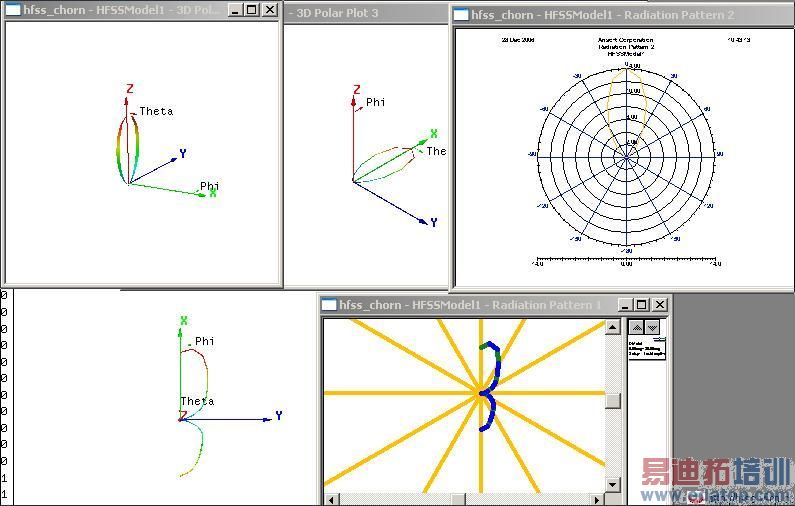

HFSS中可以用3D polar plot表示天线的方向图。在3D polar plot的设置中，如果固定phi或theta则可以得到立体的二维方向图。如图一所示，左边是在3D polar plot中固定theta=90°，得到的立体方向图，与右边在Radiation pattern中得到二维的方向图是一致的。

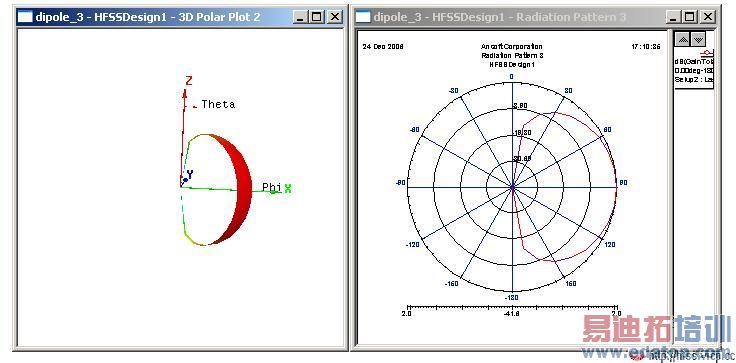

我觉得同样的道理在3D模式中，如果固定phi等于某个角度，也应该可以得到二维方向图。但是我发现如果固定phi等于某个角度时居然是无法作图的，必须在选择临近的一个phi（也就是至少两个phi）才能在3D polar plot中显出方向图，如图2所示（左边是令phi=320°、330°、340°时得到的立体方向图），不知道为什么选择一个phi就不行呢？


另外一个问题，我感觉HFSS立体方向图中的Rainbow颜色模式，以颜色表示方向性是多余的，因为方向性的强弱已经通过该点与原点的距离（立体形状）表示出来了。



我照你的思路也画了两个方向图，比较了一下，不过当固定PHI时候，要在sweeps里稍微改变一下phi 和 theta的顺序，不然情况就和LZ说的一样，是做不出来图的！

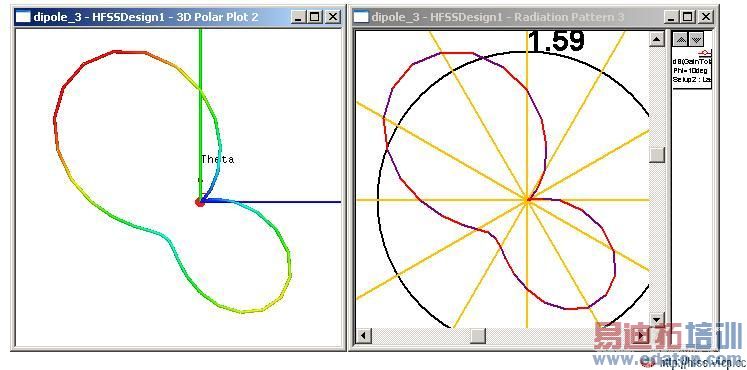

下面是我做的phi=90和theta=90时，3D和2D图！
为什么会这样，LZ可以先想想，我们再继续讨论！



怎么没有下文了？



呵呵，这是一个比较有意思的问题，期待下文



经典问题！



z轴上变量不一样了，这个不是固定的么可以通过设置改变么



原来要这样提问，以后我会注意的



请问在固定PHI时候，请问怎么在sweeps里稍微改变一下phi 和 theta的顺序的具体操作？



操作了，学习到了不少。
