HFSS仿真超材料 空气盒子大小如何设置才让结果有参考价值？
录入：edatop.com 点击：

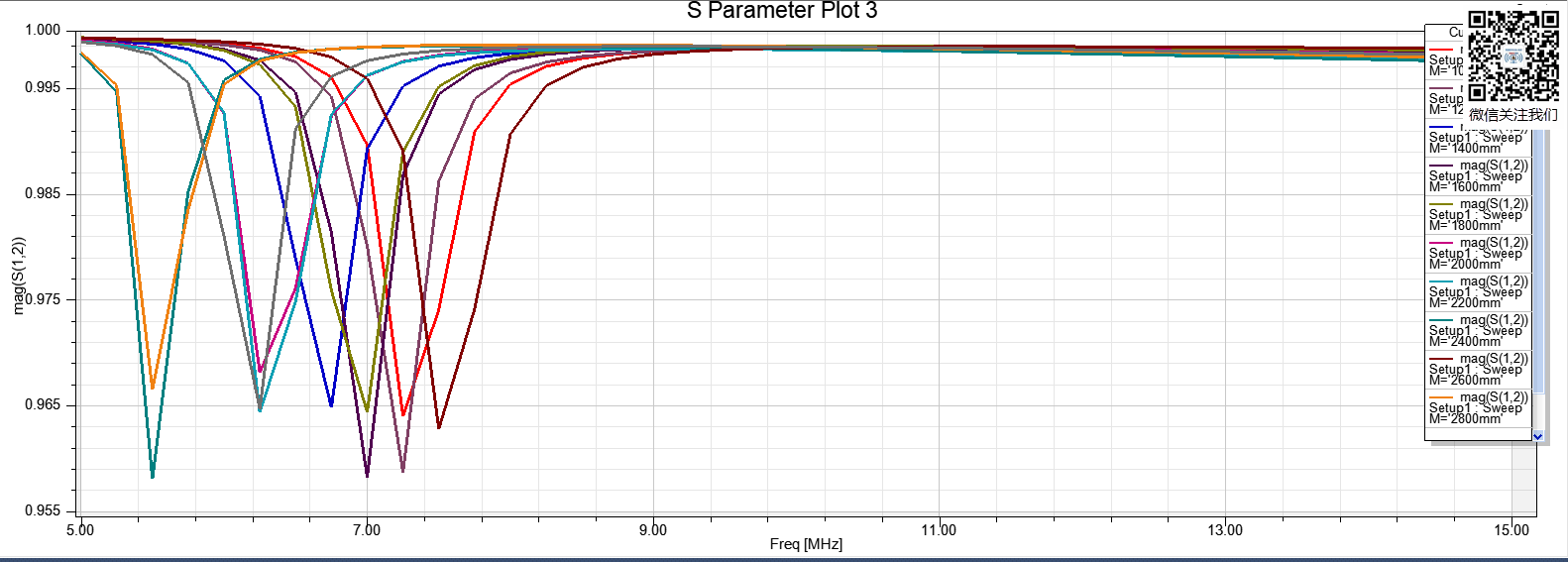

HFSS仿真超材料，改变了空气盒子的大小，发现对应的谐振频率点也都不一样，怎么确定才是准确的? 扫频5MHz15MHz；空气盒子某一方向的长度为1000mm3000mm;间隔为200mm；超材料尺寸100mm*100mm； 我设置过四分之一波长，结果明显不对；如何设置才会和实际测量结果差不多?感谢各位前辈指导！
超材料理论应该使用周期性边界进行仿真，模拟无限大的一个过程。
楼上说的对，应该用周期边界（主从边界），加弗洛凯端口进行仿真，材料模型的尺寸可以在一个波长左右，空气盒子在X和Y方向与材料模型尺寸相等，在Z轴正负方向分别延伸一倍波长以上，空气盒子Z轴上下两端分别设置为FloqutePort1和FloqutePort2，矢量方向要一致，试试看。
好的 感谢前辈 那对于设置周期边界的话，空气盒子大小又该如何设置呢?是要设置长度和模型相等的立方体吗?
感谢前辈 那对于设置周期边界的话，空气盒子大小又该如何设置呢?是用了周期边界空气盒子大小就不会影响仿真结果吗? 新人一枚，还在摸索，感谢前辈指导！

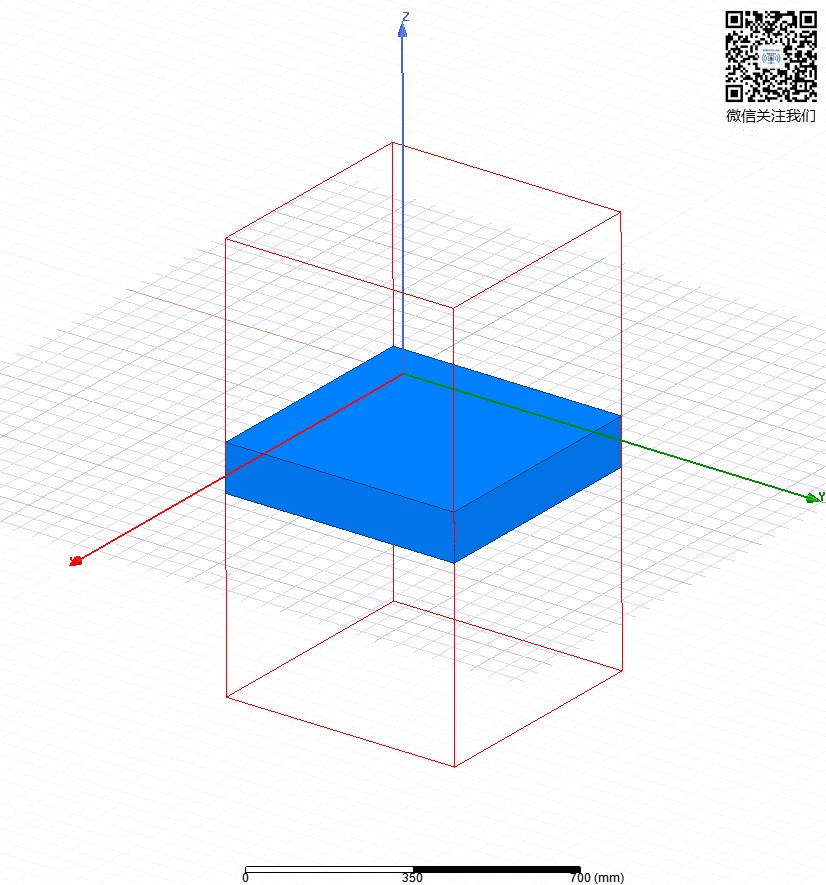

模型差不多这样子
我懂了！感谢感谢
问下小编，超材料是要设置一个弗洛凯端口还是两个啊?还有空气盒子z轴预留的长度，是无限大就行是么?
