圆柱形微波谐振腔仿真求助

仿真一个圆柱形微波谐振腔，先做了简单的空腔情况，一直得不出好得结果，请各位高手看看问题出在哪里！
1.选择本征模式，建立腔体模型，半径16mm，长度40mm，材料真空。
2.Setup：从最低频率开始，做了10个模式；
3.进行参数扫描，得出10个模式的频率随长度变化图；
4.问题1：仿真得出的频率随长度变化图与理论计算不一致。
问题2：改变起始最小频率，得出的频率随长度变化图是折线图，为什么？



折线图？这是不是步长设得太大了，你设小些吧．那样就变光滑了．
其它问题就不清楚了，因为不知道参数．．



谢谢关注！
步长设的也比较小啊，0.25％。但是改变这个步长还是折线，除非不改变起始频率才会平滑。
还有，请问怎么来区分仿真出来的模式，那个是TEmnp的，那个是TMmnp的？



这个牵扯到微波理论的知识，
具体怎么区分，俺也不会



再问问大家，区分仿真出来的TEmnp，TMmnp模式，是不是只能把各个模式的电场，磁场分布图做出来，观察走向，以此来区分模式呢？



应该是吧。我觉得应该没有什么软件能够直接判断出场的模式，只能自己根据场结构判断。

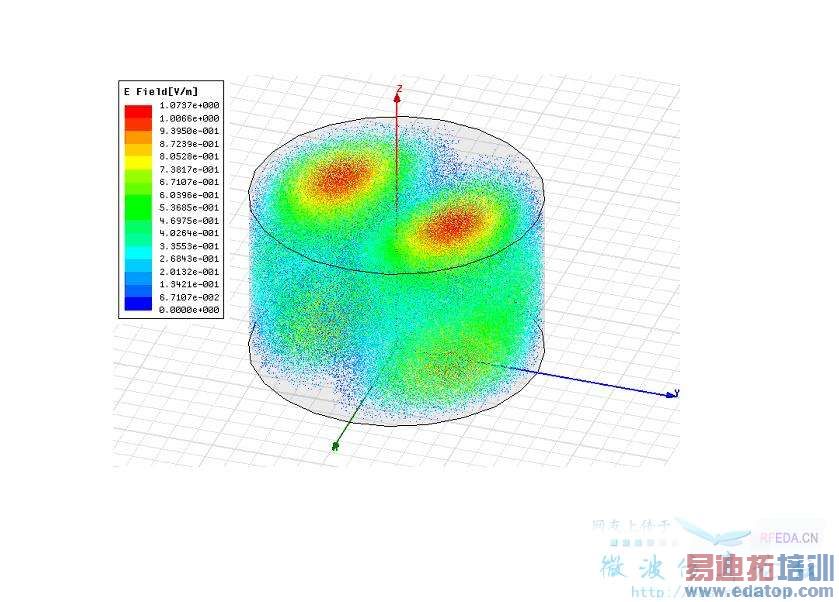

大家看看我做出的其中一个模式的电场图，事TE111模式的吗？



不同模式的长结构很不一样
直接观察长结构就ok了



TEmnp中，m表示场沿圆周分布的驻波数，n表示场沿半径分布的半驻波数，p表示场沿z方向分布的半驻波数。
看楼主的场图，m=1，n=1是可以肯定的，p是不是1不好说，看不太清。



我觉得对于腔体访镇, 模式数不要取的太多，因为网格实际上是按第一个模式划分的，高次模误差会比较大, 一般取5个以下比较好，尤其LZ又是算全模. 精度要求高的话甚至每次只算一个.
模式图只能靠自己看，HFSS还没有这么智能. 图中那个如果是电场分布的话，就不象是TE模, 因为我看端面上有很强的电场垂直分量。
