关于手机天线制作实物馈电的相关问题，谢谢大佬解答！
录入：edatop.com 点击：
各位大佬好，最近在做手机天线设计，然后仿真结果还行，想做实物进一步验证设计。

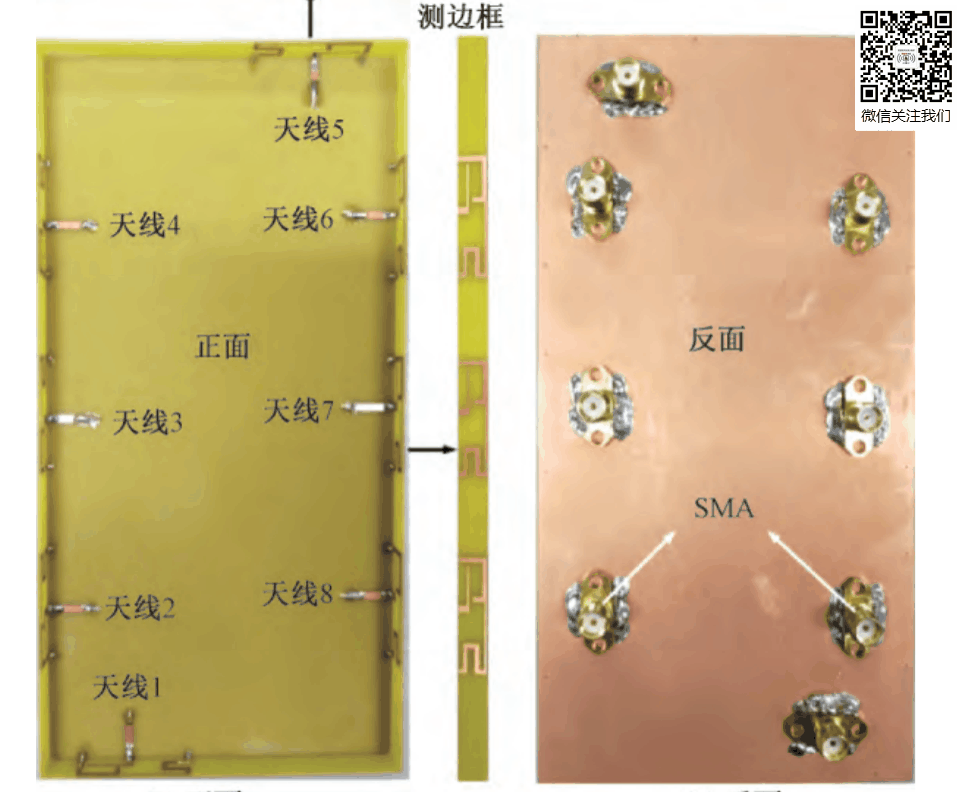

天线是类似于下图一所示的通过背板穿孔50欧姆同轴馈电的，然后想问一下大家同轴穿孔后和天线连接的那一段微带线的主要作用是什么。
我通过图二的APPCAD计算出了这段微带馈线的宽度为1.5mm，那么长度是否不影响天线性能呢?因为在软件里长度对Z好像没有影响，那么在交给厂商制作天线的时候这段微带馈线的长度是随便取得吗?还是说有别的方法计算呢?谢谢各位大佬解答！
天线是类似于下图一所示的通过背板穿孔50欧姆同轴馈电的，然后想问一下大家同轴穿孔后和天线连接的那一段微带线的主要作用是什么。
我通过图二的APPCAD计算出了这段微带馈线的宽度为1.5mm，那么长度是否不影响天线性能呢?因为在软件里长度对Z好像没有影响，那么在交给厂商制作天线的时候这段微带馈线的长度是随便取得吗?还是说有别的方法计算呢?谢谢各位大佬解答！
轴穿孔后和天线连接的那一段微带线 应该是50欧姆传输线吧，用于连接同轴和侧边框的天线的。我也是小白，这是我的猜测。侧边框的才是辐射部分。
小编留言：
是的，侧边框上的是辐射单元，主要是现在需要制作实物了，有些还不太懂 谢谢哈
微带馈线的长度属于天线的一部分，需要和天线走线形式进行匹配
小编留言：
那意思是这段长度需要通过和天线结合，或者说在仿真中结合微带馈线的长度分析性能，满足设计要求就可以是吗?谢谢！
这一截微带最好像楼上说调成50欧，然后单纯仿真天线，或者把微带和天线辐射面作为一体仿真都是可以的
小编留言：
好的，谢谢！
方便给个邮箱，咱们技术交流一下
