HFSS 查看轴比图的问题

录入:edatop.com     点击:
各位大虾,在仿真圆极化方形贴片天线的时候,仿真之前要如何设置才能看到轴比图?
每次查看结果>选AR>new report,之后就会再自动analyze一次,是之前需要设置什么么?
谢谢各位大虾

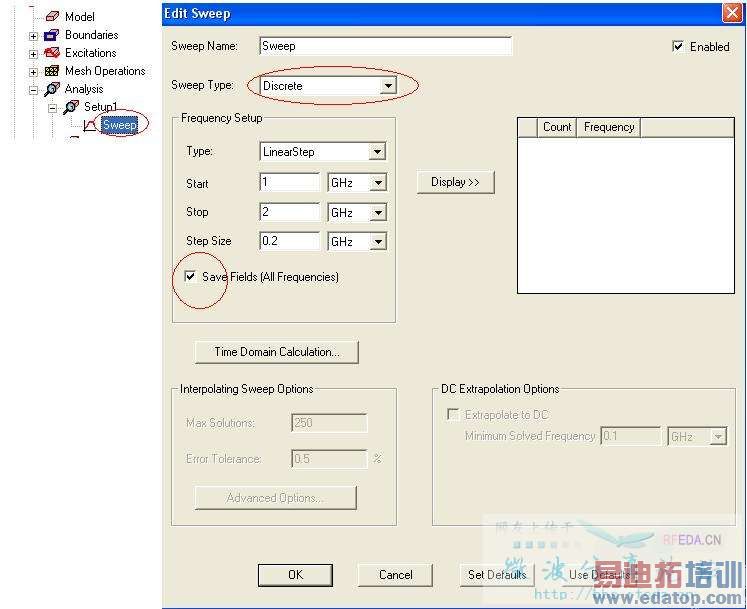

frequency sweep里如果用discrete 并选择了Save fileds(All frequencies)
那么creat report的时候就不需要再算了。
如图



刚才新建了type是discrete的新sweep2,在参数扫描的时候,怎么知道是用的sweep1还是sweep2呢?



这个可以选的,你创建参数扫描的时候可以勾选你要的sweep
或者再setup里把不要的sweep 勾去



创建参数扫描的时候好像没有sweep选项

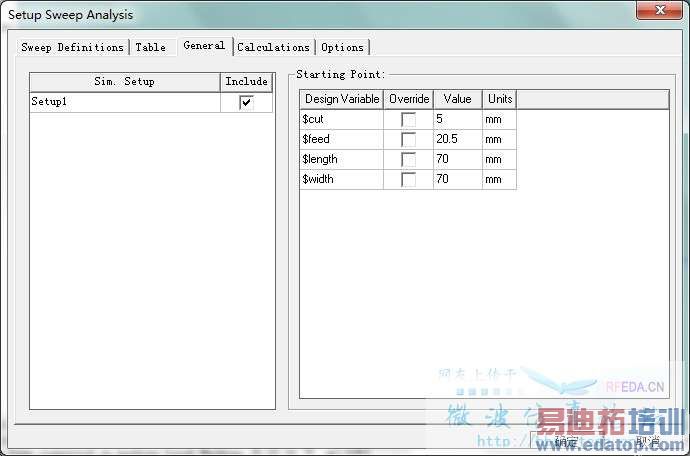

点optimetrics右键> add> parametricSetup 窗口如图
找遍了都没有sweep,是哪里错了么。?

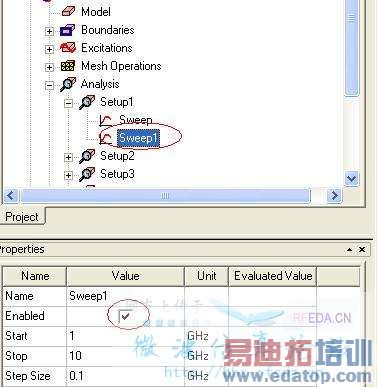

    不用的sweep在setup里关掉 ,Enable 后面的勾去掉就好



    原来如此,明白了感谢
    另外还有一个问题哈,查看AR的正确方法是什么哦

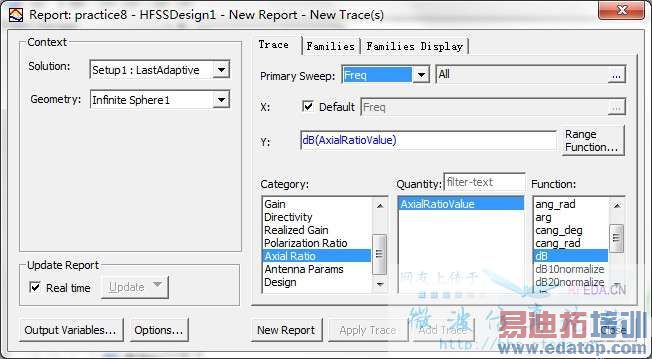

    我是这样的哈,result > createfar field report > rectangular plot,设置如图
    但是如果solution是lastAdaptive,就只有一个频点,这个选项是什么意思呢?跟sweep有什么区别?
    还有就是,在参数扫描时,先是添加了一个参数扫描parametricSetup1,然后想扫描新的参数就添加了parametricSetup2,但是在查看parametricSetup2结果的时候,2个参数都在变化,而且是参数1按step变化,参数2随机在变化。
    这种情况,如果先扫描了一个参数,然后想扫描第二个参数,且第一个参数为恒量,设置的正确方法是什么呢?





      首先引用EDATOP的话,你遇到问题第一件需要做的事,与其发个帖子等上几天来等人回复,还不如直接打开HFSS的help,把你的关键词输入进去试一试。
      第一个问题 lastAdaptive是指你设置的求解频率下,最后一次自适应迭代的结果,当然只有一个频率的,Sweep是利用这个求解频率的网格,计算其它频率的结果。
      第二个问题没有看明白你的描述。不过所有已经计算过的参数,都可以在如你6楼所示的图中的Families标签下选取。



      嗯嗯 查过help了 谢谢啊



      感谢大家的交流
