超材料吸波体的主从边界条件和弗洛凯端口坐标方向如何确定？
录入：edatop.com 点击：

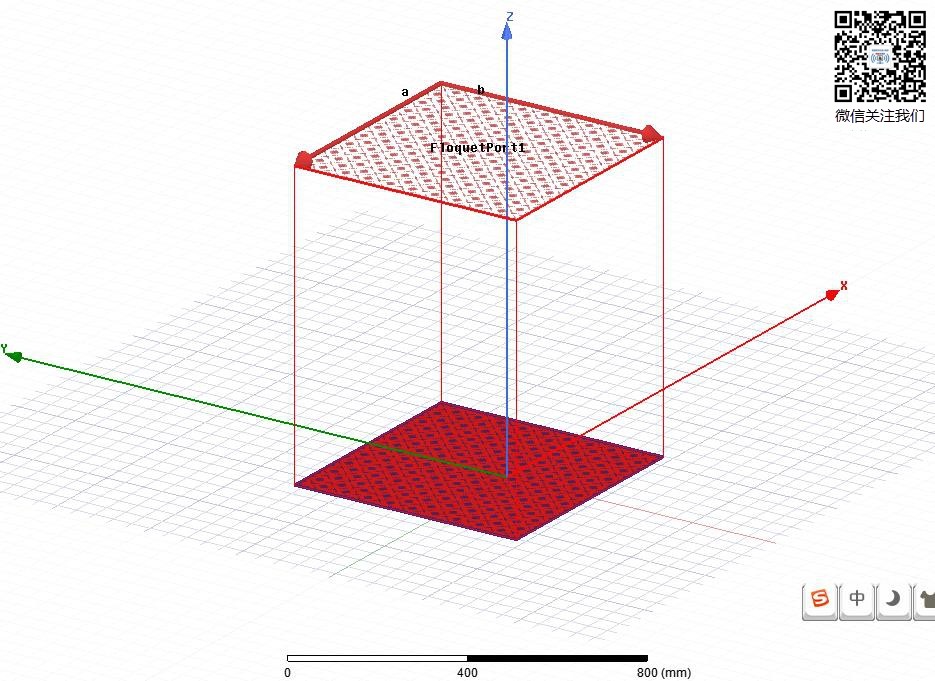

看了一些资料，没有说主从边界条件的uv方向是具体什么方向，我想设计一个周期性的超材料吸波体，如图，在四周设置主从边界条件的时候，uv坐标方向是沿着x，y轴还是相反啊?还有弗洛凯端口的两个坐标方向是怎么确定的?超材料吸波体一般设计一个还是两个弗洛凯端口啊?求大神解答感激不尽

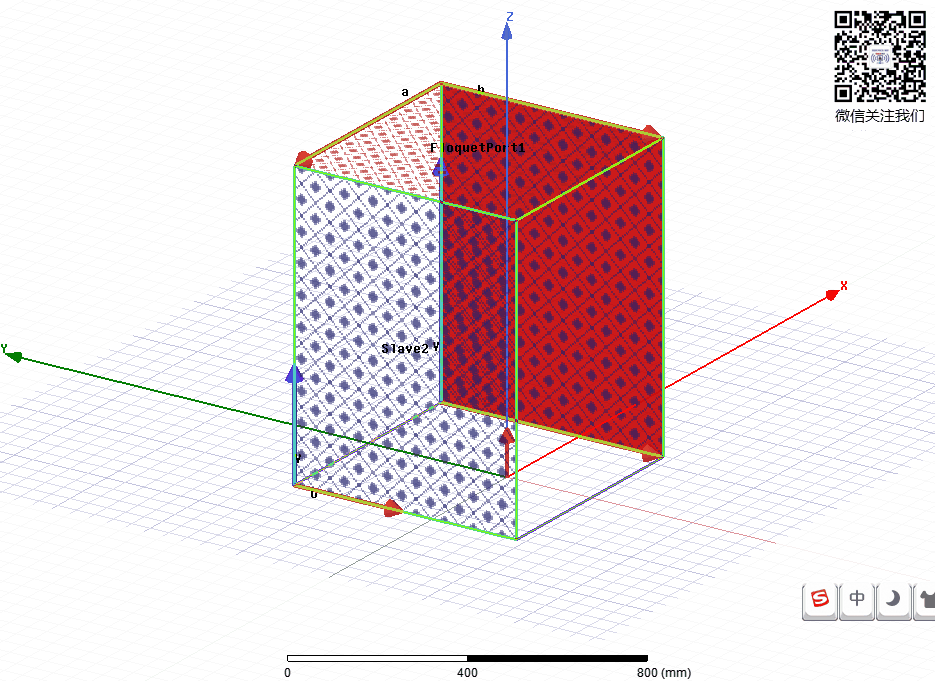

我还想问一下，这个主从边界条件的轴方向建立的依据是什么啊，我看您都是逆着x，y，z轴建立的，我还是没找到规律
还有弗洛凯端口是要建两个吗

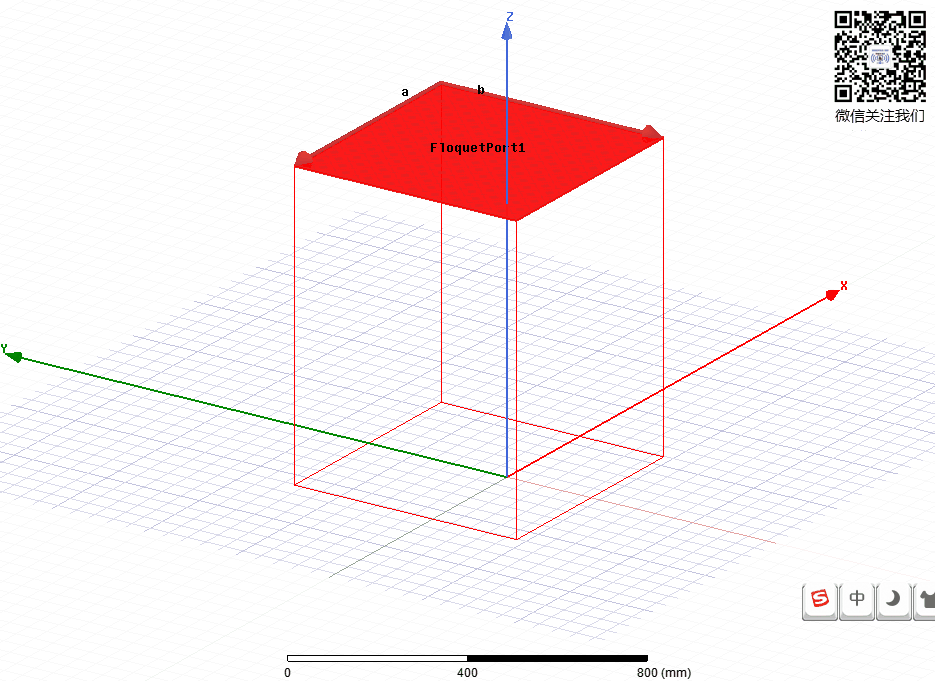

顺着X,Y轴设置也可以，只要弗洛凯端口的电场积分方向与边界一致就可以；只看S11的话，弗洛凯端口在顶部设置一个就行，材料底部设置为理想导体边界；如果还要看S21的话，那底部空气盒子要预留空间，在空气盒子底端设置端口2。
谢谢您的耐心解答，那是不是可以理解为，主从边界的u，v只要和我所建立的那个面的x，y，z轴重合，方向朝正朝负都不影响呢
重点是端口的场矢量和主从边界的场矢量一致，至于V方向是+Z方向还是-Z方向，你可以自己去仿真对比看两者有什么差别，多做多思考，主要在于自己总结经验。
好的好的，谢谢您的耐心解答
