HFSS仿真滤波器中如何查看在弱耦合下的S21？

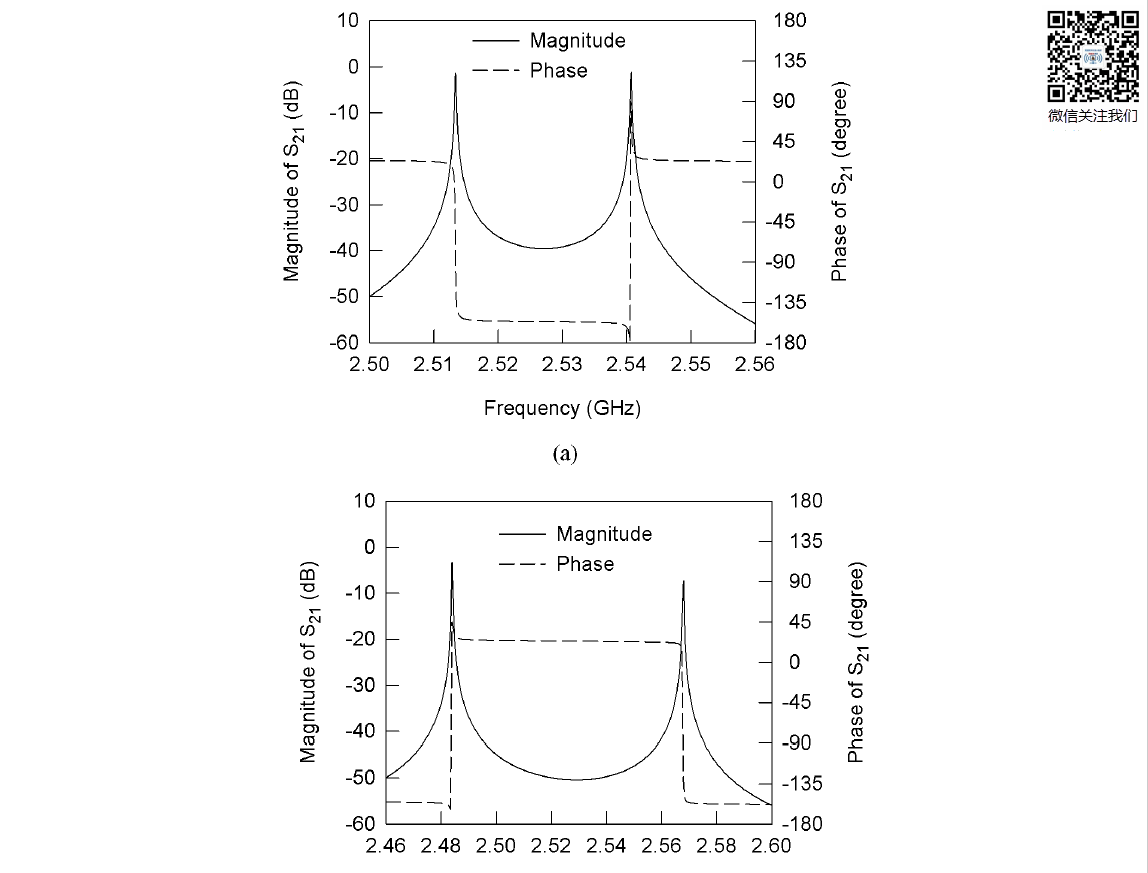

加端口和集总，分别将两腔频率调到中心频点f0，然后两腔同时算后，标记两个尖峰f1和f2，带入公式算出耦合，不晓得你算这个耦合有什么用，都是上个世纪的老黄历了

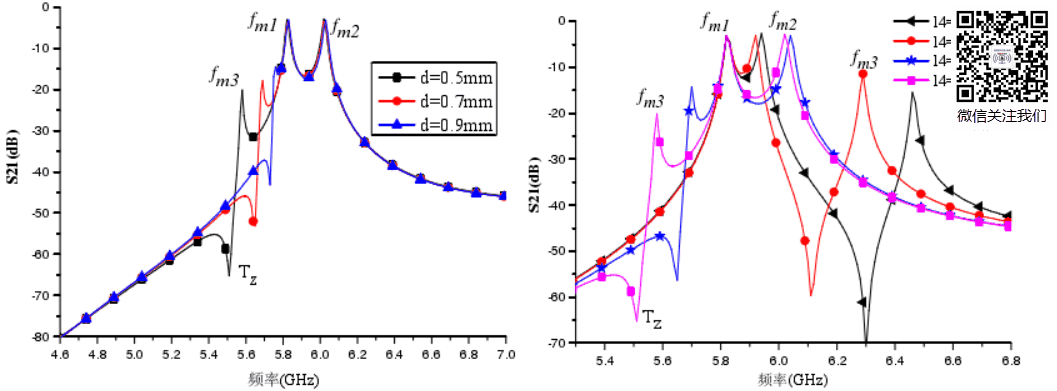

一直逛论坛很久了，没有搞明白，昨天发邮件问了自己在看的论文作者，他回复的邮件原文如下，按照他说的仿真，已经得到了想要的结果，如提问的第二张图。相位的部分我也仿真了，但是结果不太好，目前再继续看。
【原文】如果仅需要得到弱耦合的条件下S参数的幅值特性，可以直接在仿真模型中设计很弱的源/负载与谐振器之间的耦合即可，如缝隙耦合时，增加耦合缝隙即可；抽头馈线结构馈电时，抽头位置尽量靠近谐振器的磁场最强位置。
如果还需要进一步得到弱耦合条件下的相位特性，就需额外的设置仿真的参考平面，校准掉馈线带来的相位偏差（一段传输线与一个微波网络连接，不改变该微波网络的S参数的幅值响应，但是会改变该微波网络的相位特性），在HFSS里面可以直接设置，去掉馈线对相位的响应。
具体设置步骤：HFSS——Excitations——Post Processing——Deembed Settings——Deembed（选中，可以增加去嵌入的距离，也就可以设置波端口的参考面了）

你说的是算出两个谐振器耦合后的频率吧，代入耦合系数的公式?因为我目前已经得到了自己设计要求的耦合矩阵，想要通过在HFSS里面仿真算出耦合系数，得到相应的结果。
1、而求弱耦合下的S参数，是希望能够看传输零点随着结构参数的变化。目前已解决。
2、但是目前，对于耦合系数仿真这里，按照书中步骤，本征模下，算出mode(1)和（2），同步调谐的公式K代入进去，我仿出来是一条折线，并不是一条书上以及论文中的曲线。且纵轴的耦合系数范围值没有和自己算出的耦合系数中对应的值。
不知道你是否知道2这个。可以帮忙解答一下?

请问小编能分享一下如何得到弱耦@合的参数图像嘛?看文字表述还是不是很懂，谢谢，真的急需。

学习了，

我不知道你仿真的模型是什么样子的。我是仿真的SIW的滤波器。贴出来的原文，是论文作者回复的全部内容、、、、我感觉说的还挺清楚。
主要就是两点：1、设置源/负载和谐振器之间的耦合必须很弱；（我是抽头馈线，所以馈线位置只需要放置在电场很弱、磁场很强的地方）2、设置波端口参考面，校准馈线带来的相位偏差。（如果不care相位，可以不设置）
