有关各向异性介质仿真的问题
录入：edatop.com 点击：
我想验证电磁波有没有可能变成纵波的问题……别问我为什么，问就是任务。
然后找资料……波导中电磁波会有纵波分量，但不是纵波
然后考虑到各向异性的介质，找到这张图：
[attachment=97582]
在介电常数是张量的情况下，电磁波的传播方向与电场方向不再垂直，有咩有可能a=90?

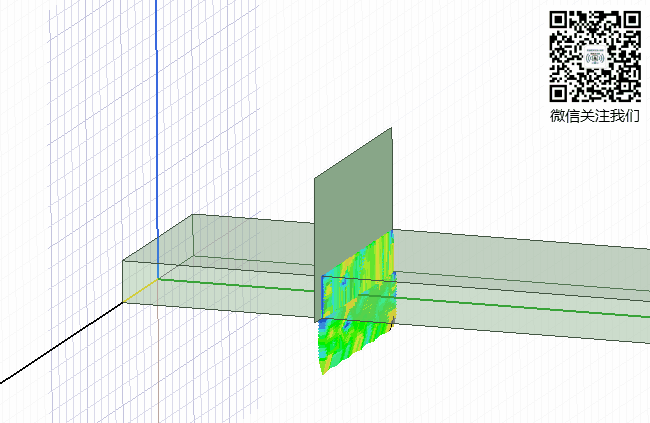

然后再HFSS中建模，简单点，仿个双轴。
首先仿真正常的，就真空当介质好了：
[attachment=97583]
结果就是这样，然后自己弄个各项异性介质，其实原本想设置张量的，但是仿真的时候会报错：主轴与端口法线应一致……就算了
[attachment=97580]

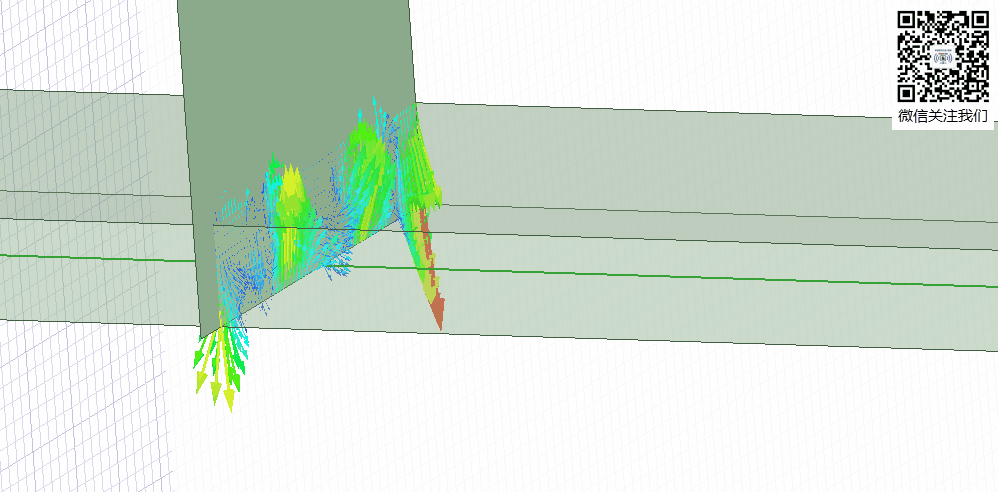

但结果并没有多大改变?而张量的值设置的比较大的时候，
[attachment=97584]
问一下各位思路对吗?
然后找资料……波导中电磁波会有纵波分量，但不是纵波
然后考虑到各向异性的介质，找到这张图：
[attachment=97582]
在介电常数是张量的情况下，电磁波的传播方向与电场方向不再垂直，有咩有可能a=90?
然后再HFSS中建模，简单点，仿个双轴。
首先仿真正常的，就真空当介质好了：
[attachment=97583]
结果就是这样，然后自己弄个各项异性介质，其实原本想设置张量的，但是仿真的时候会报错：主轴与端口法线应一致……就算了
[attachment=97580]
但结果并没有多大改变?而张量的值设置的比较大的时候，
[attachment=97584]
问一下各位思路对吗?
不好意思，是这几张图片。不知道为什么一直提示非法请求
