HFSS学习笔记—1.T型波导分析1
录入：edatop.com 点击：
设计要求
- 创建T型波导模型（几何模型、边界条件、端口激励）
- 定义和添加变量
- 求解频率：10GHz

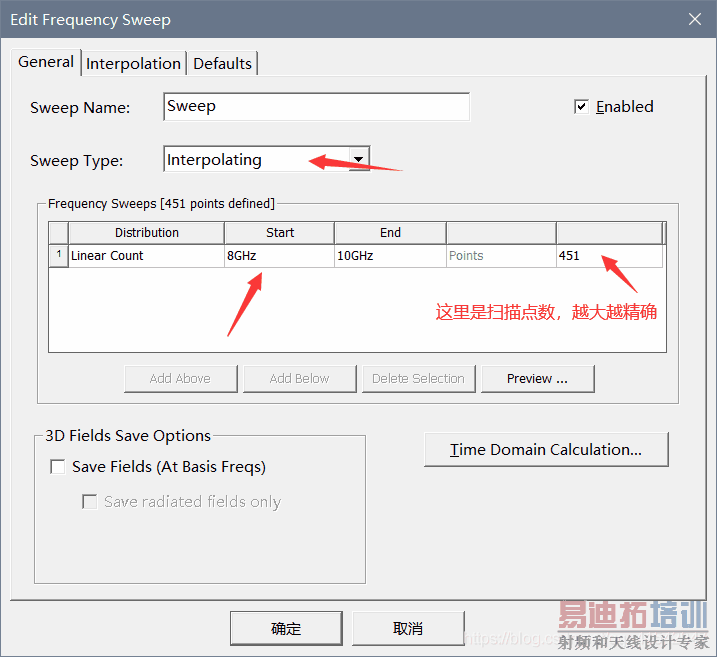

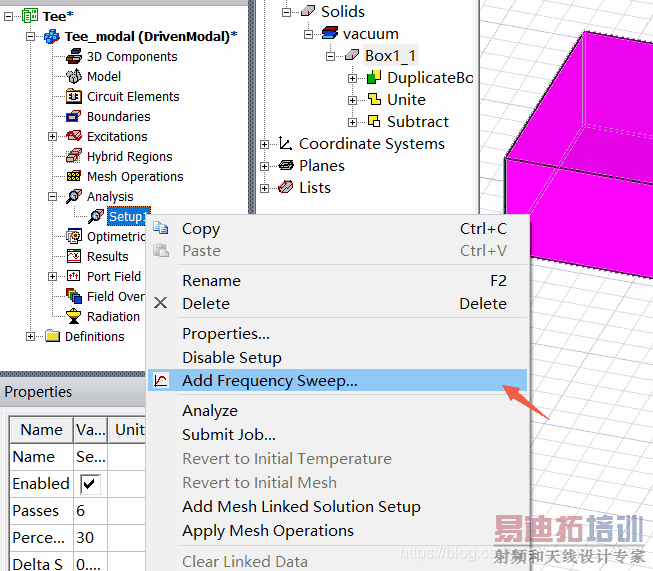

- 扫频设置：8 ~ 10GHz，插值扫频
- 查看分析结果（S参数、电场分布、动态演示电场分布）
实例操作
1.新建工程
- 程序> ANSYS Electronics Destop 2019 R2

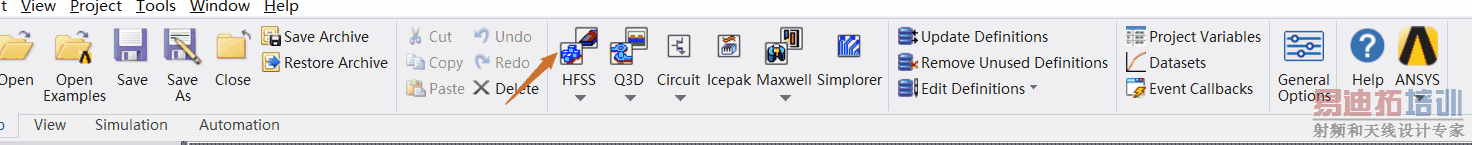

- 点击HFSS
- 将工程另存为（Ctrl+S）
2.设计建模

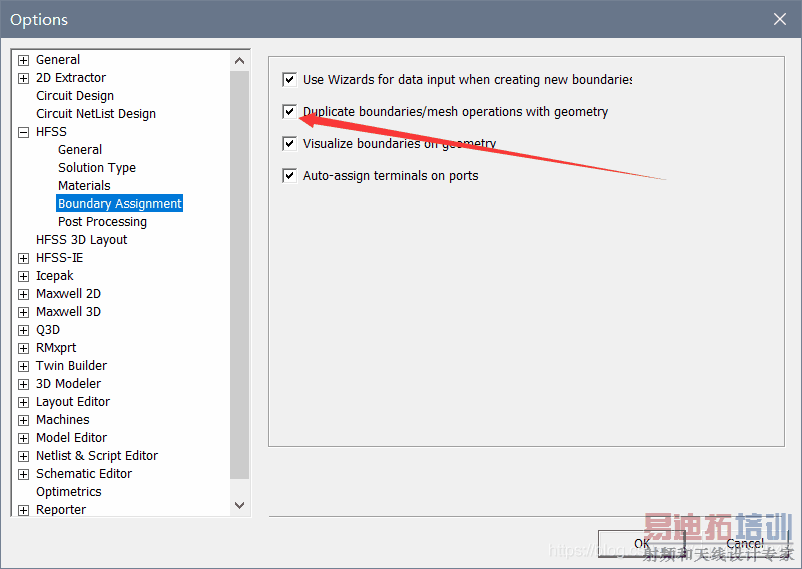

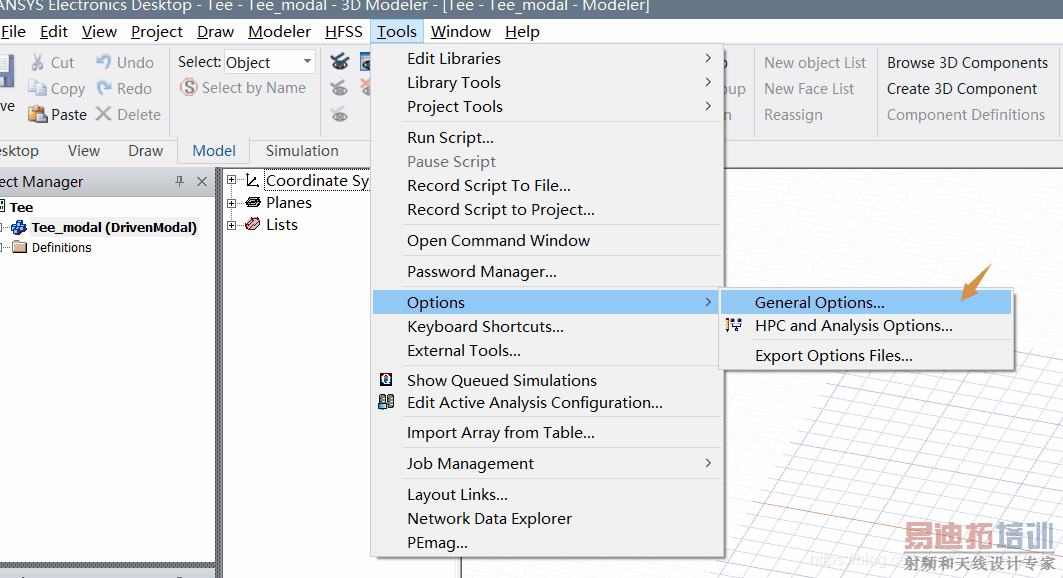

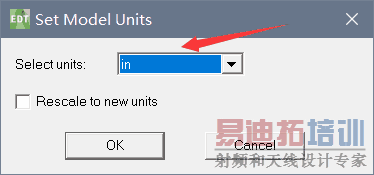

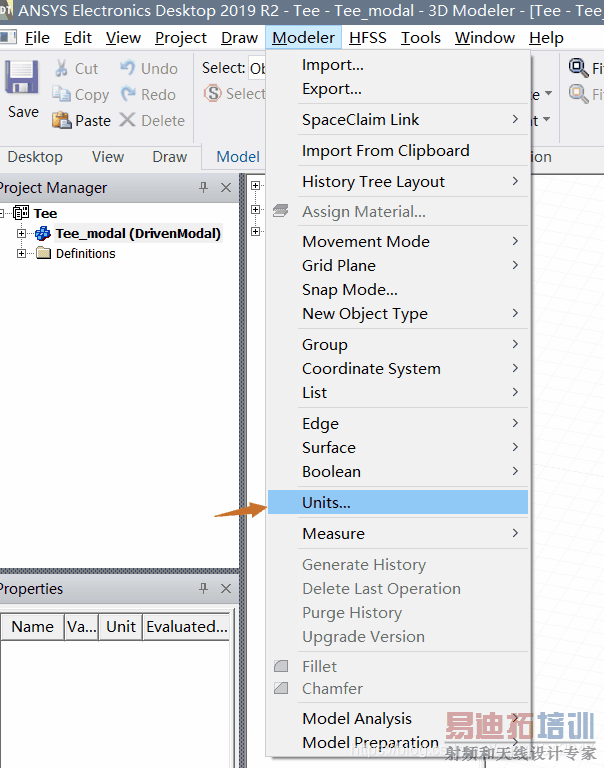

1. 设置工作环境
2. 创建部分模型
①在右下方输出初始坐标后按回车键确定
②输出模型的长宽高对应的坐标后按回车键：
也可先大致绘制一个模型（鼠标点击绘制），然后在此处进行修改：
3.设置模型属性

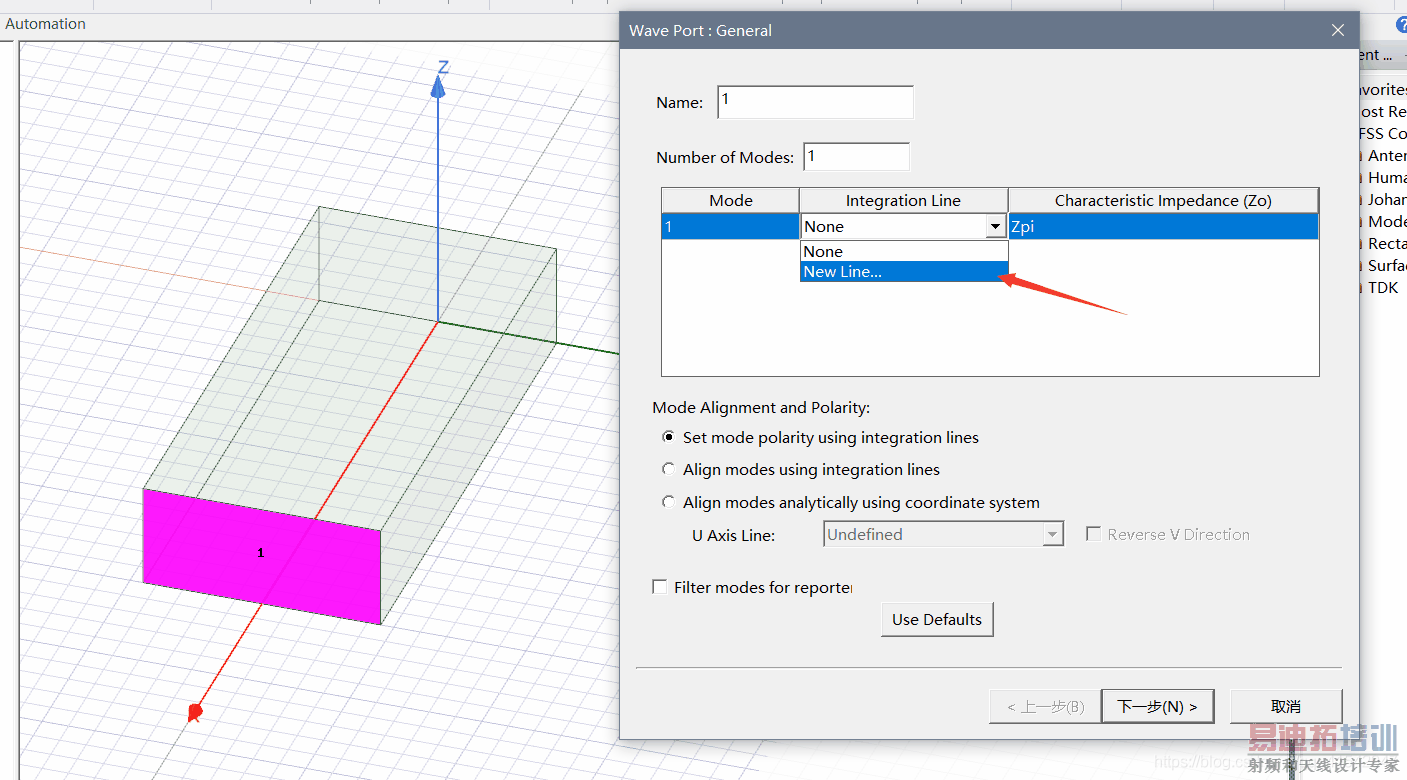

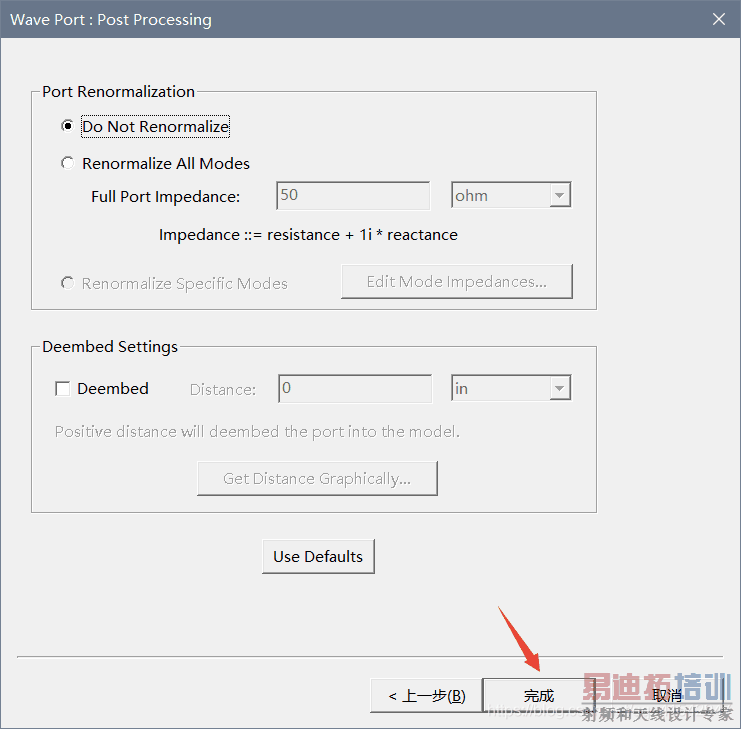

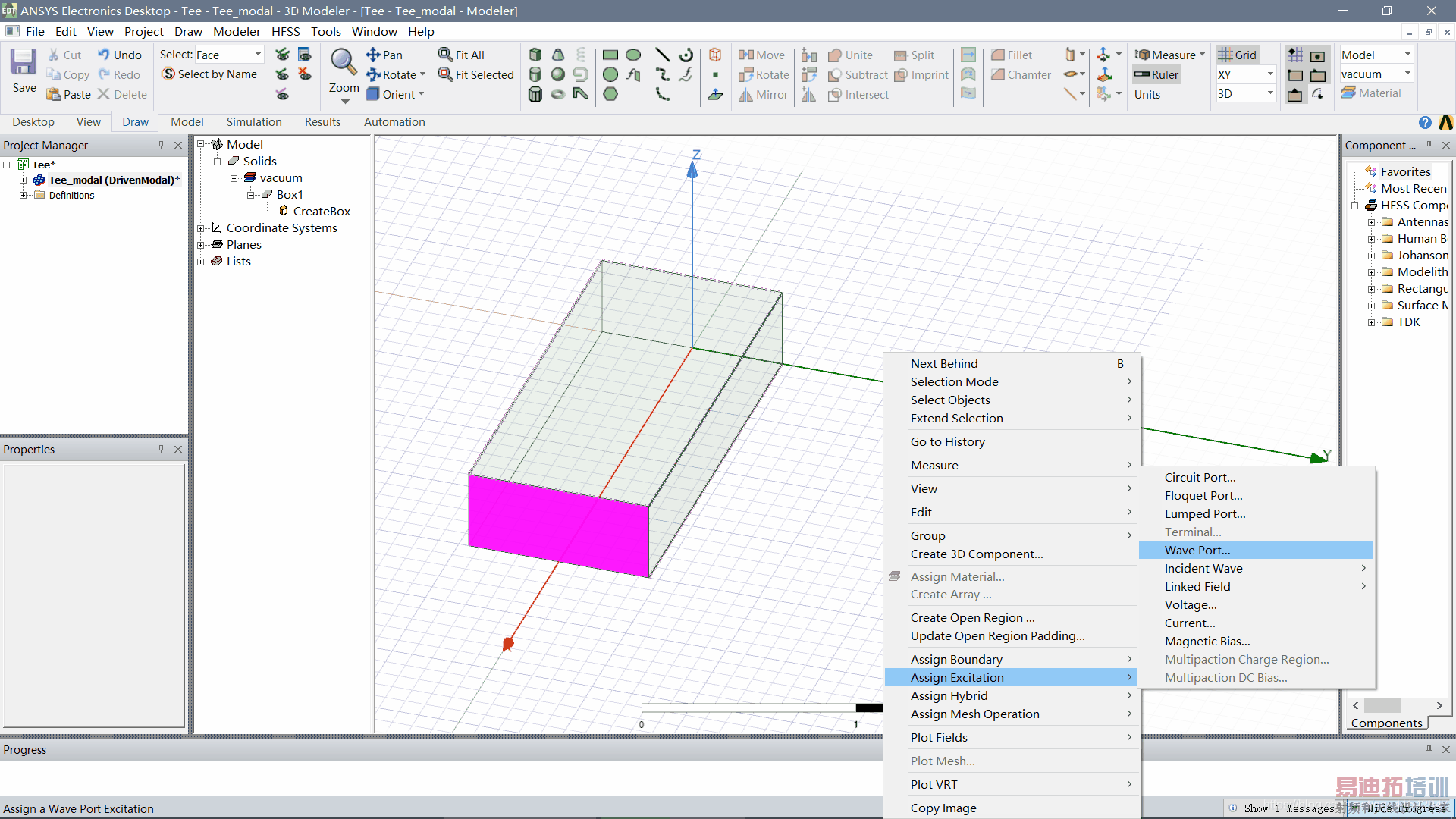

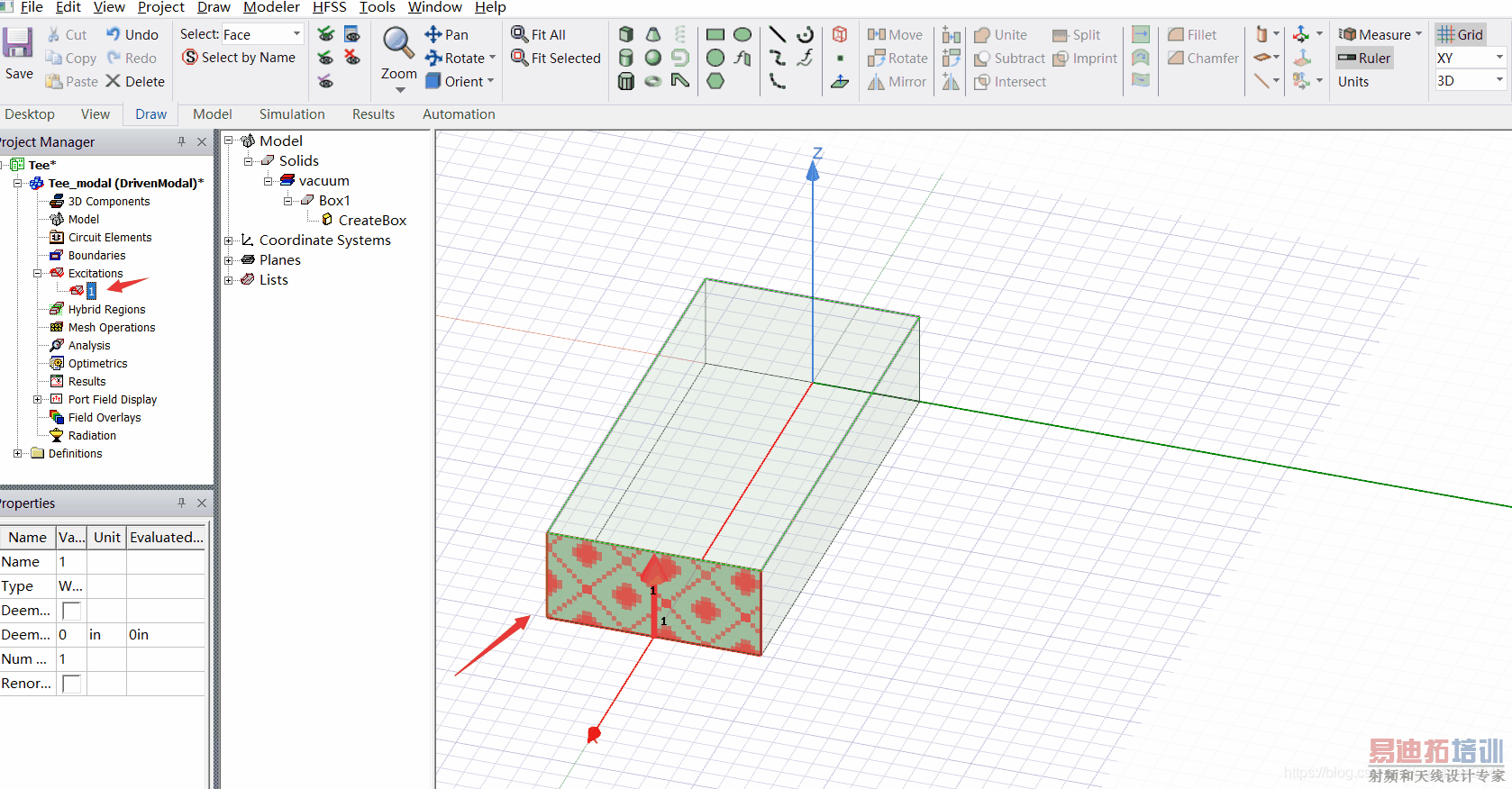

设置波导端口：

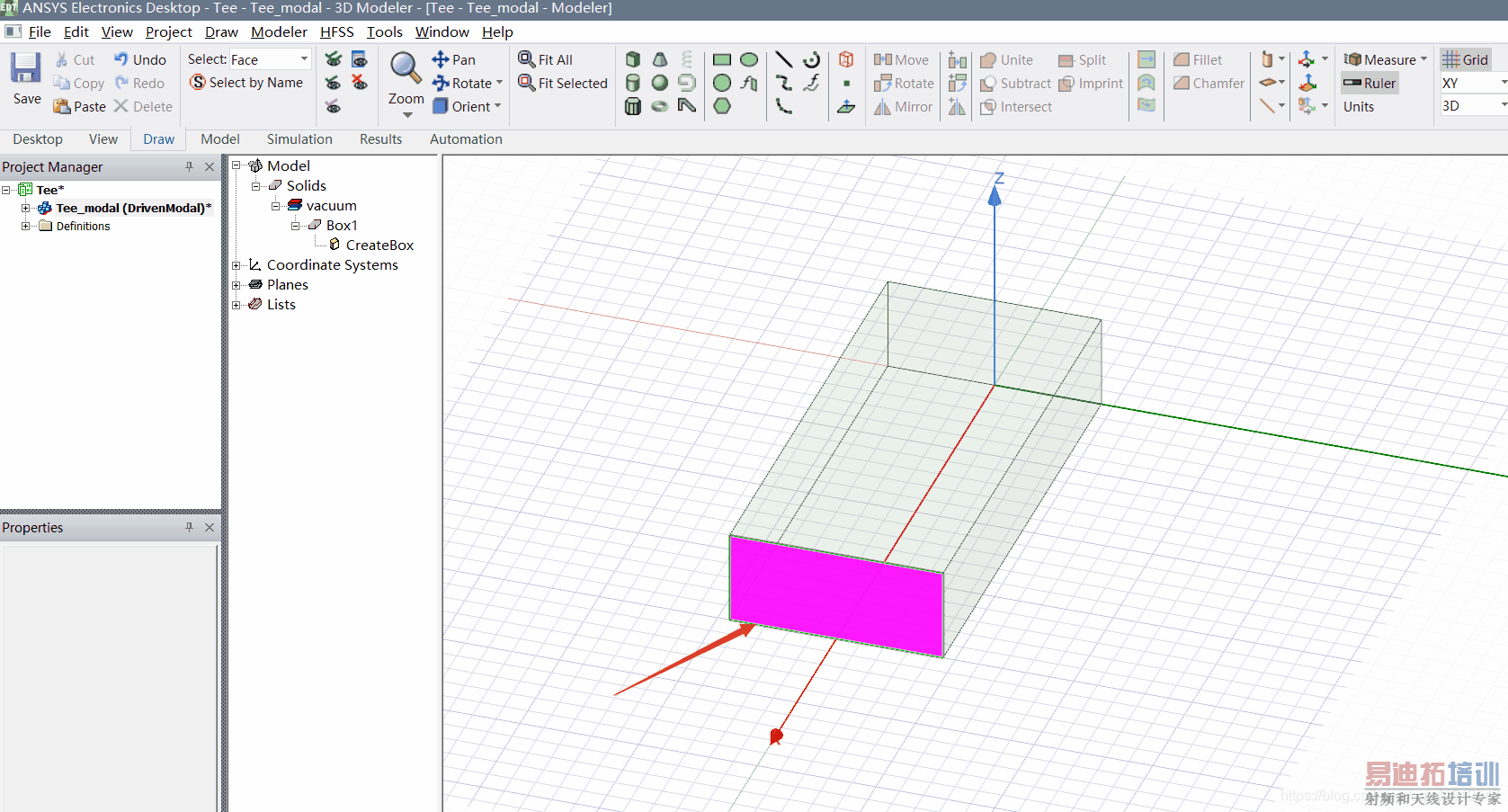

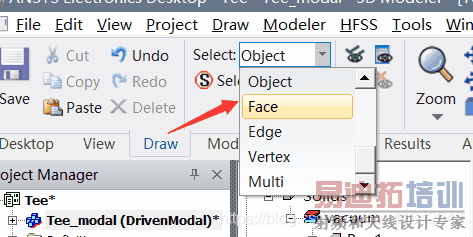

依次选中表面底部和顶部的中心（鼠标单击）：

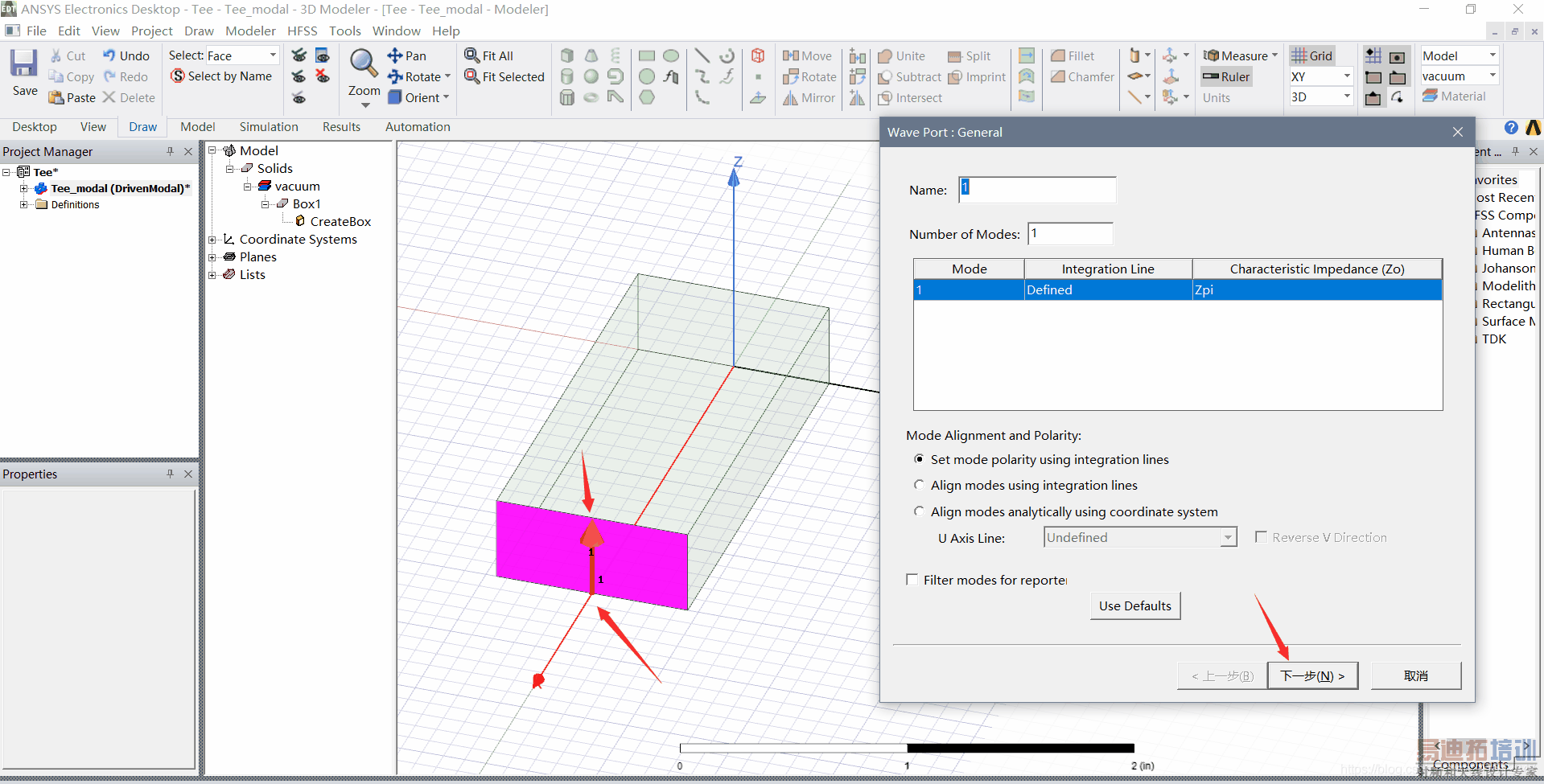

这里就设置好了波导端口1：
4.创建其他模型

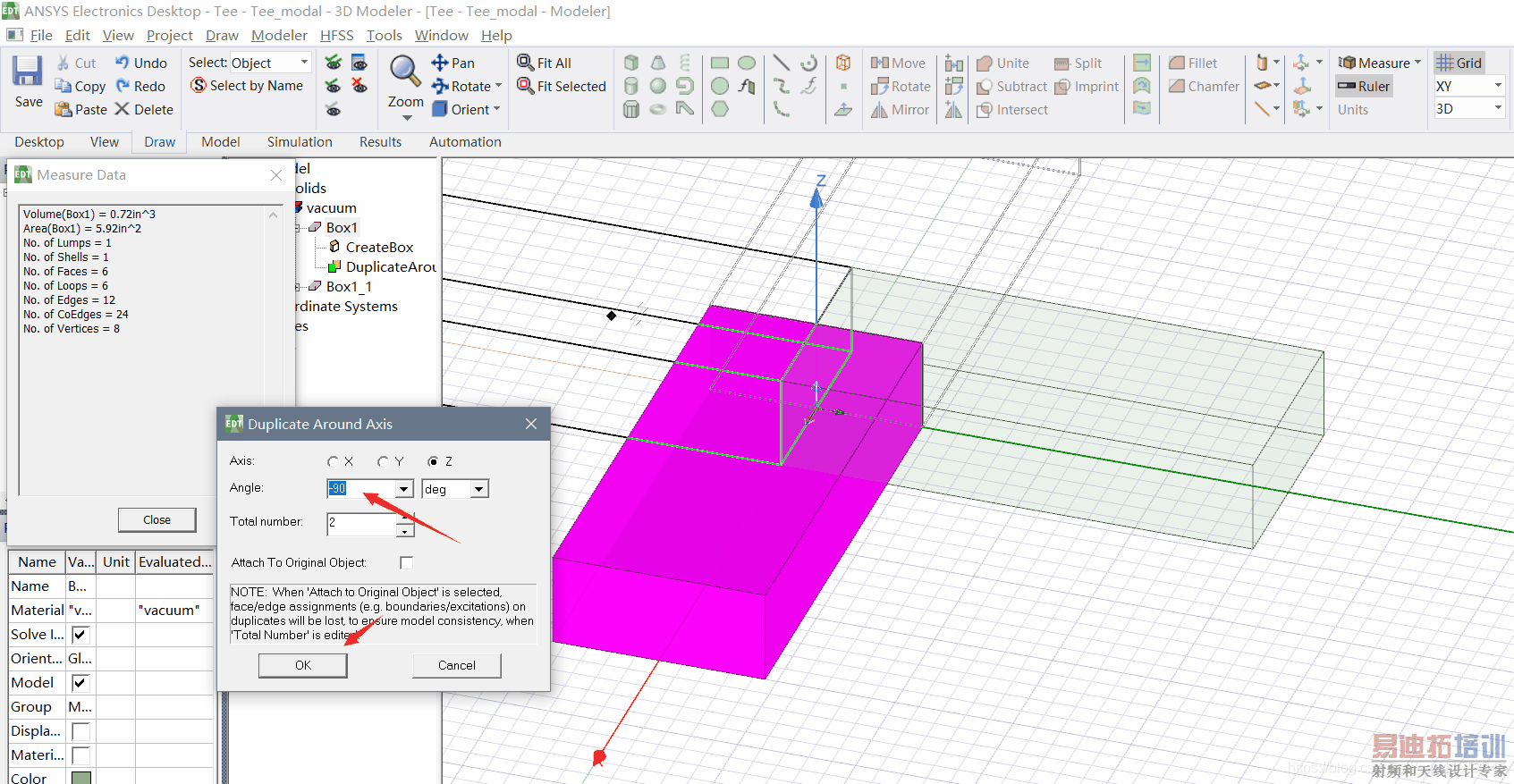

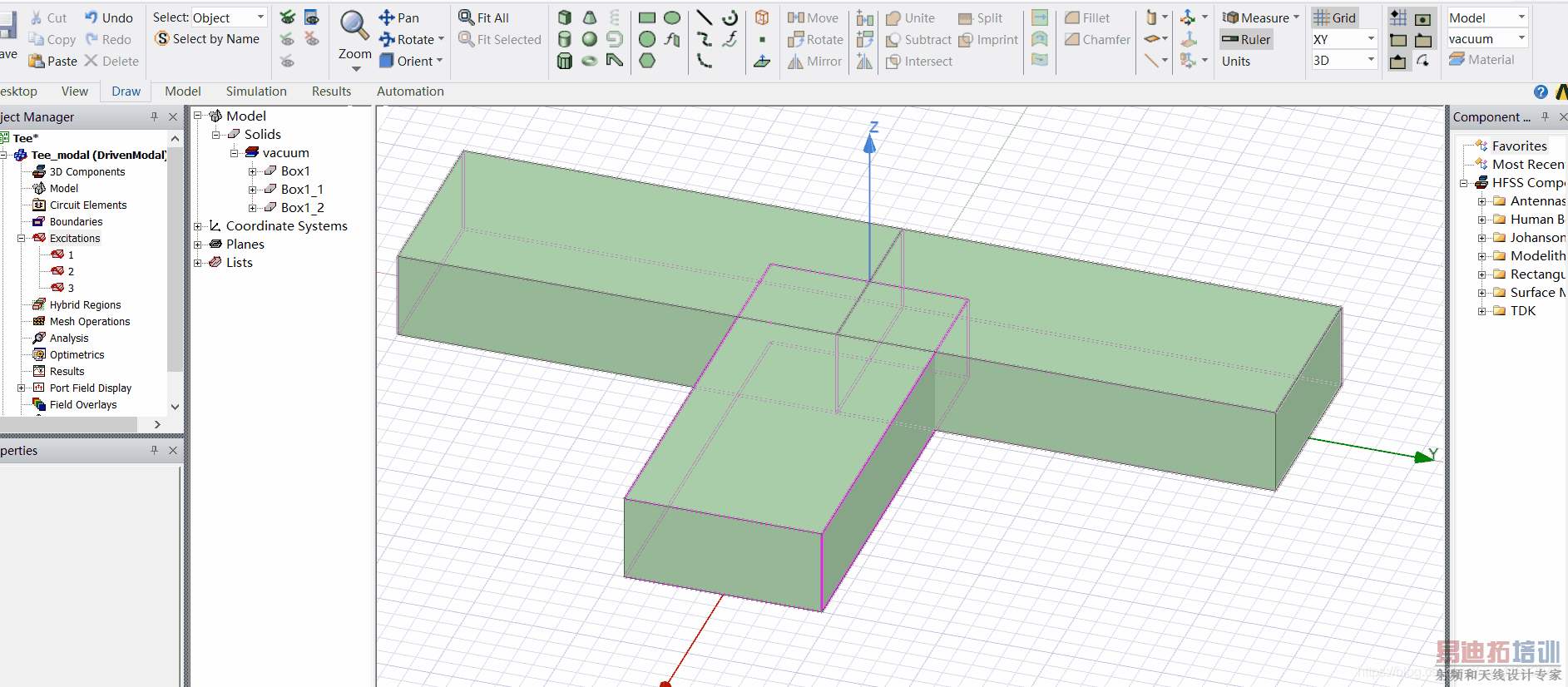

创建其他两个模型：

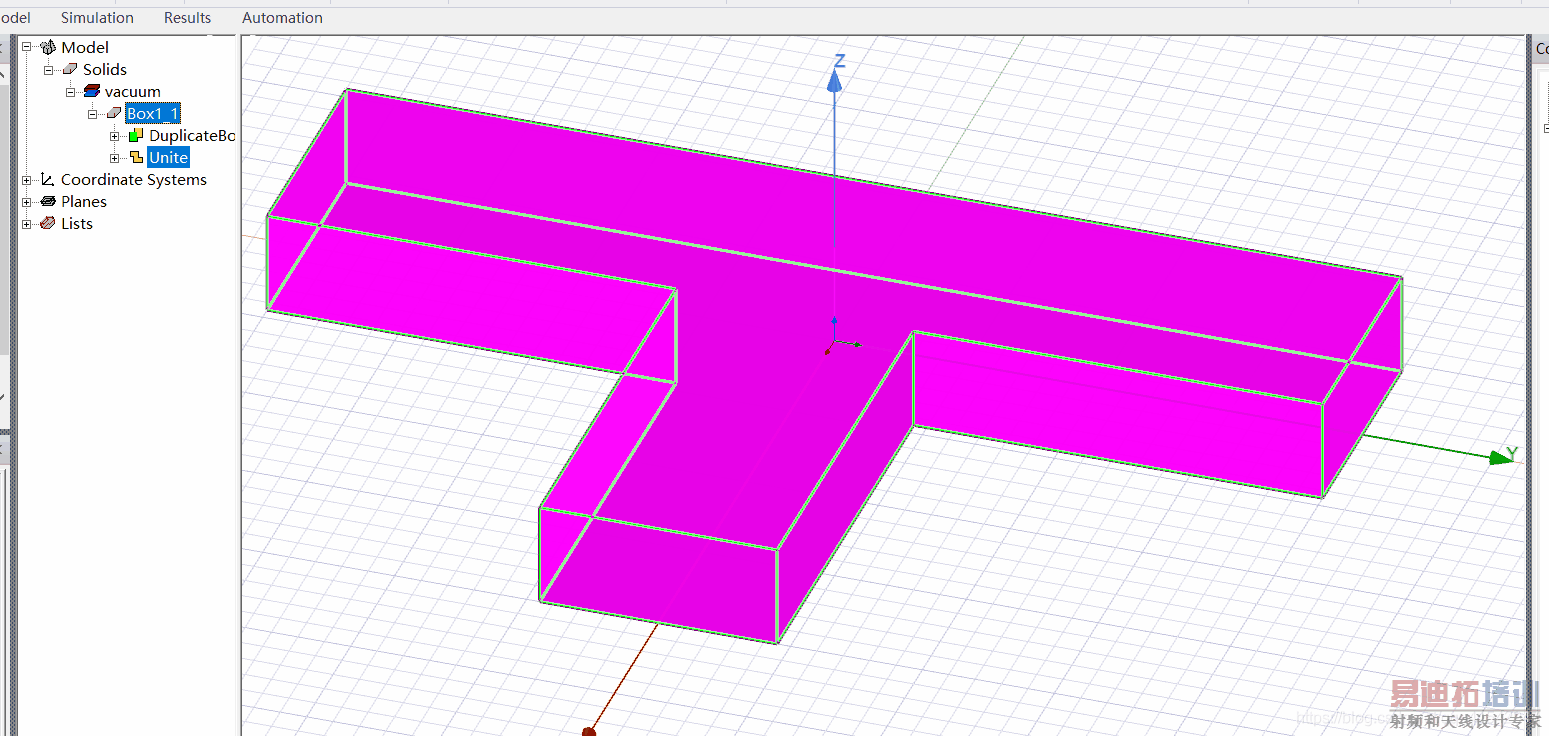

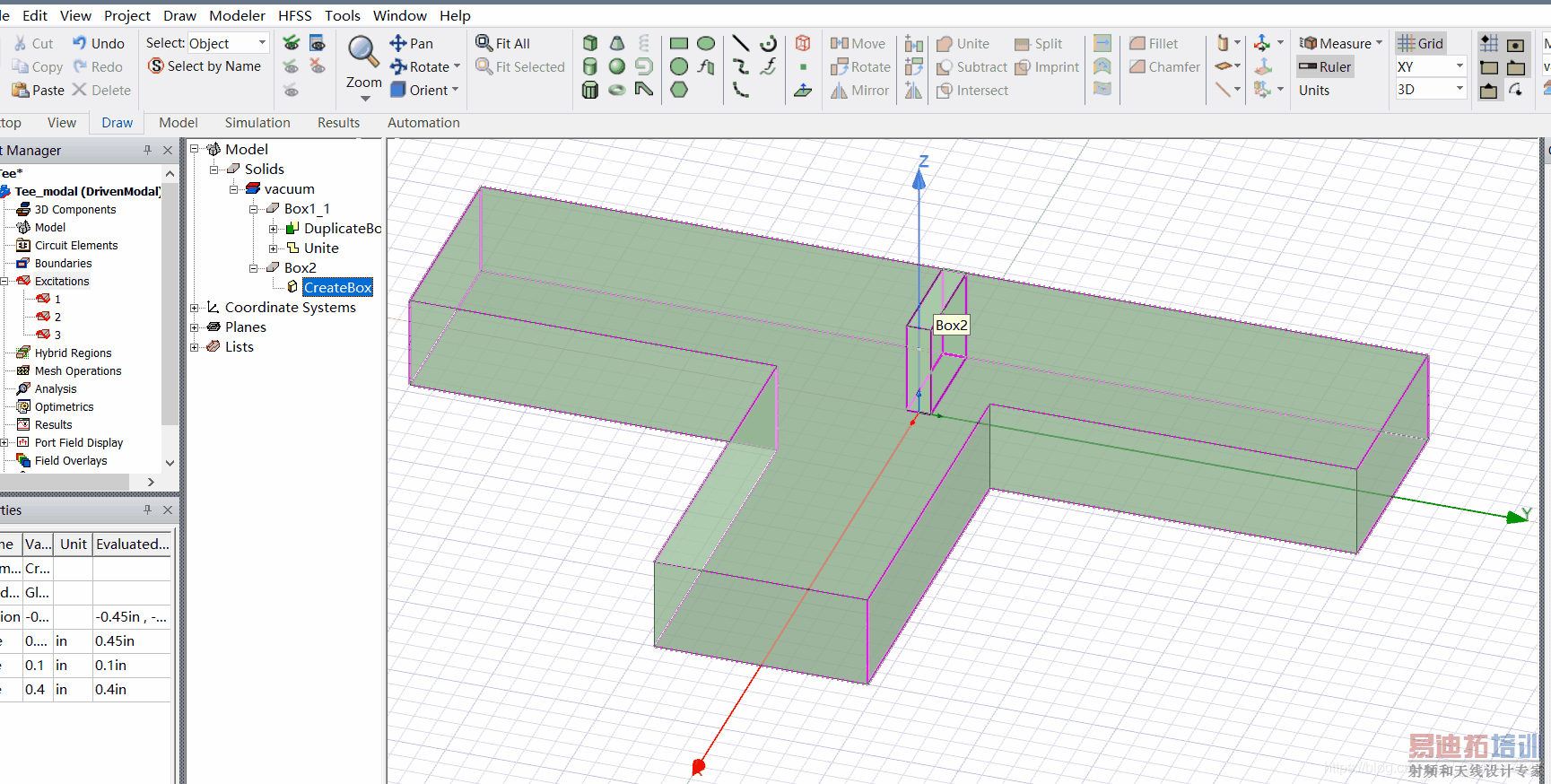

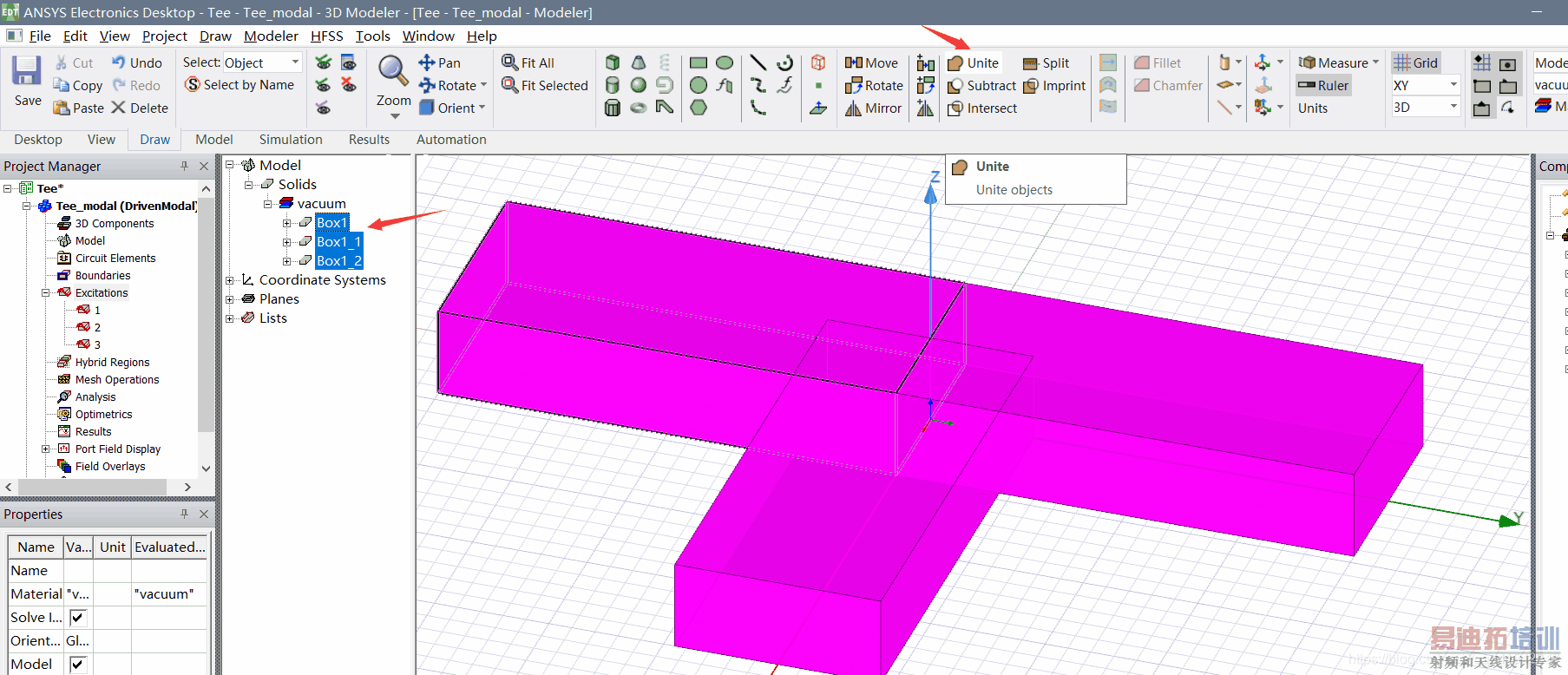

选中三个模型，使用布尔运算中的合并将他们变成一个模型：

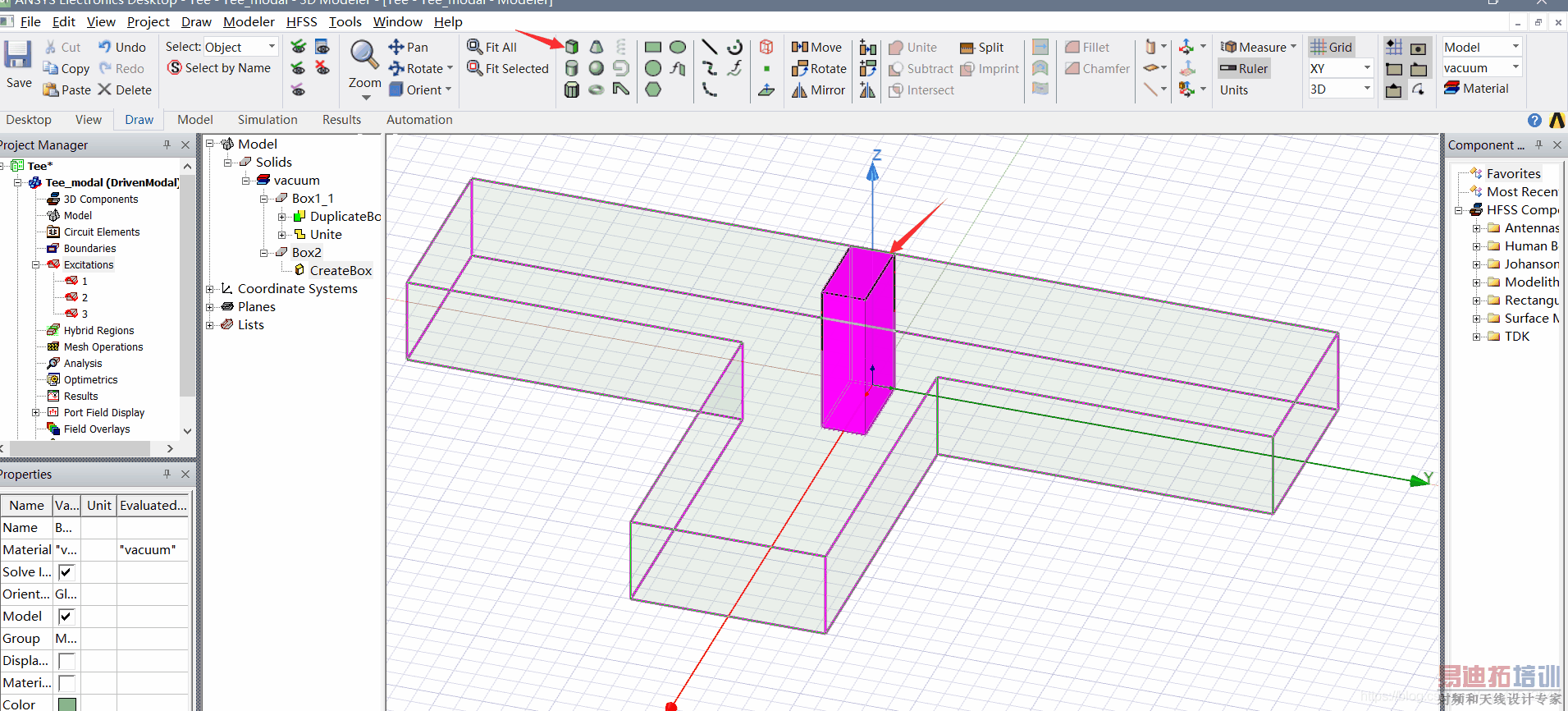

绘制挡板模型：

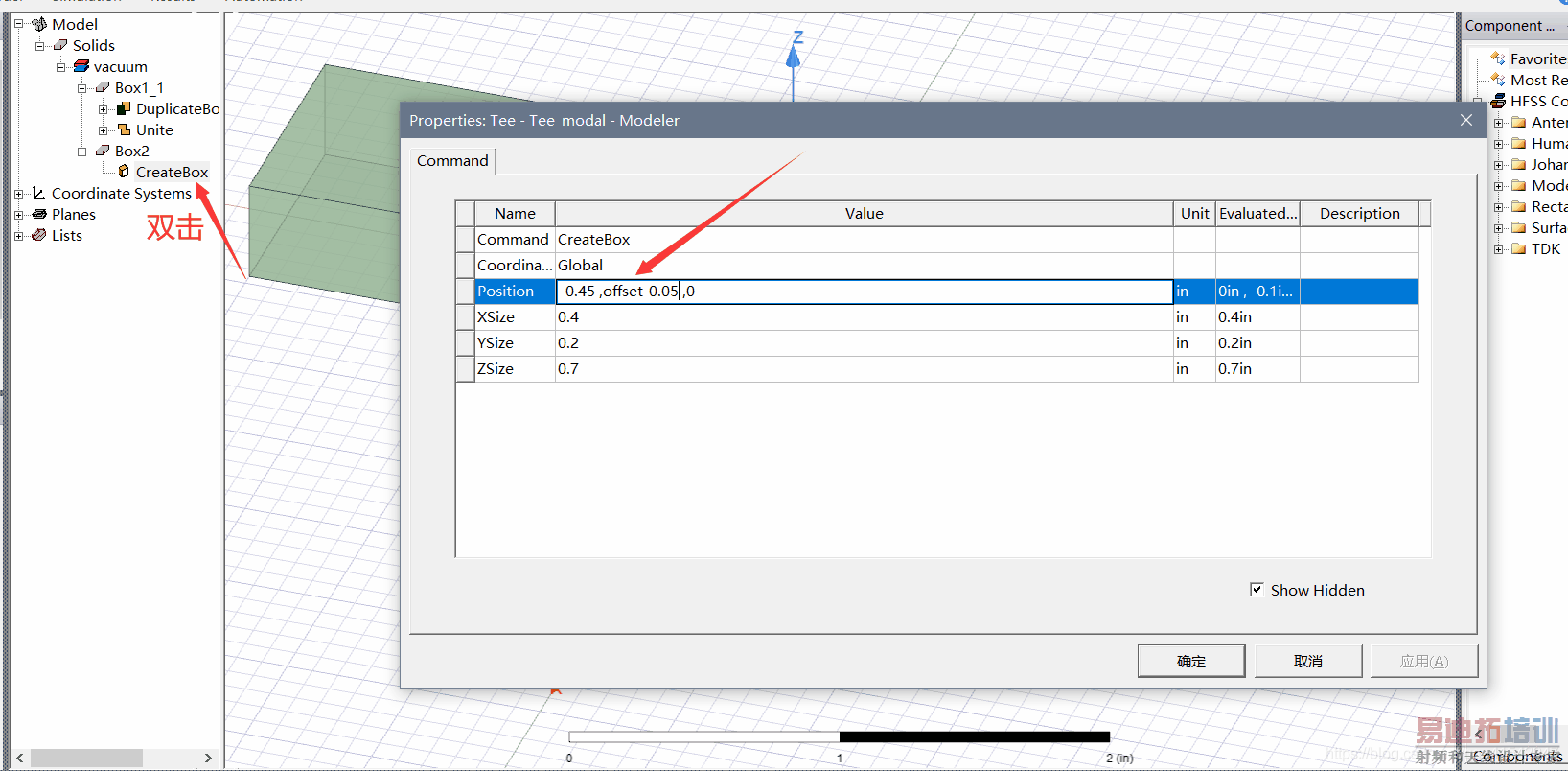

修改坐标参数：

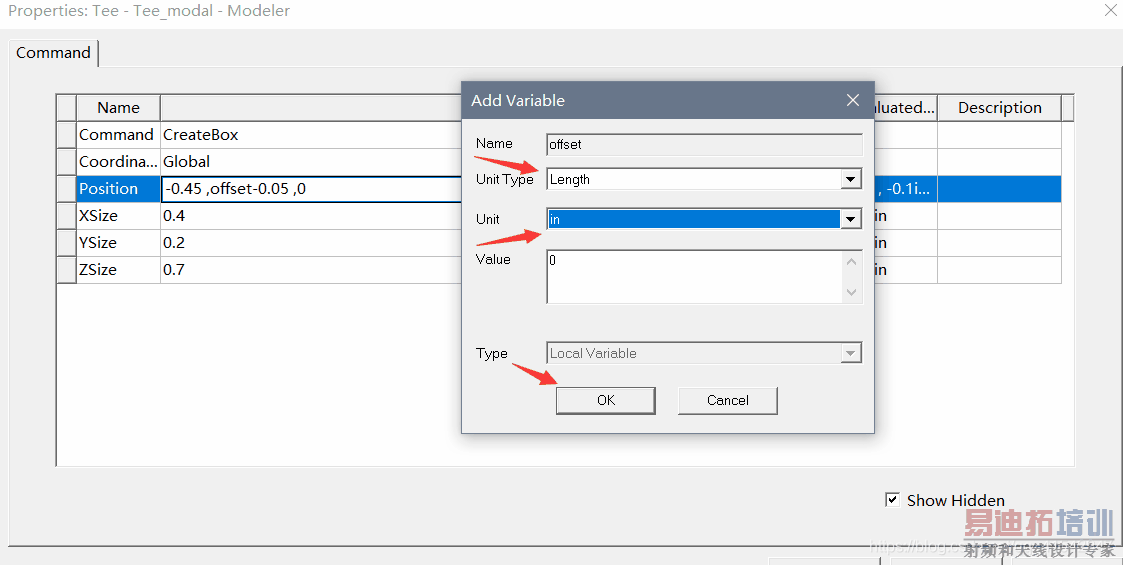

这里因为引用了一个参数变量offset，所以弹出对话框要设置参数变量：

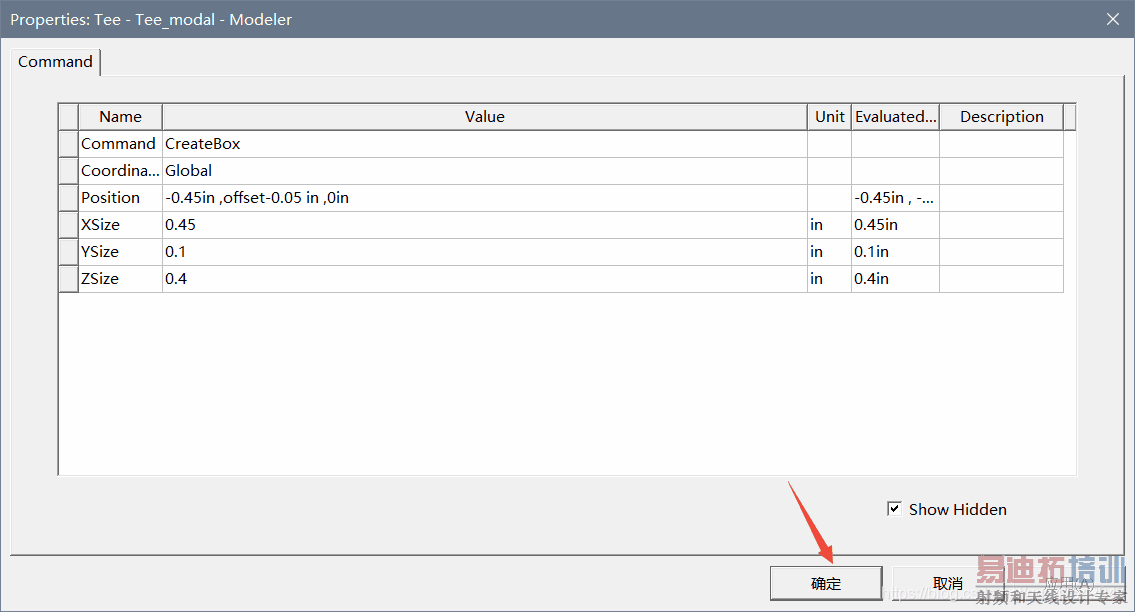

将坐标参数设置完成后点击确定：

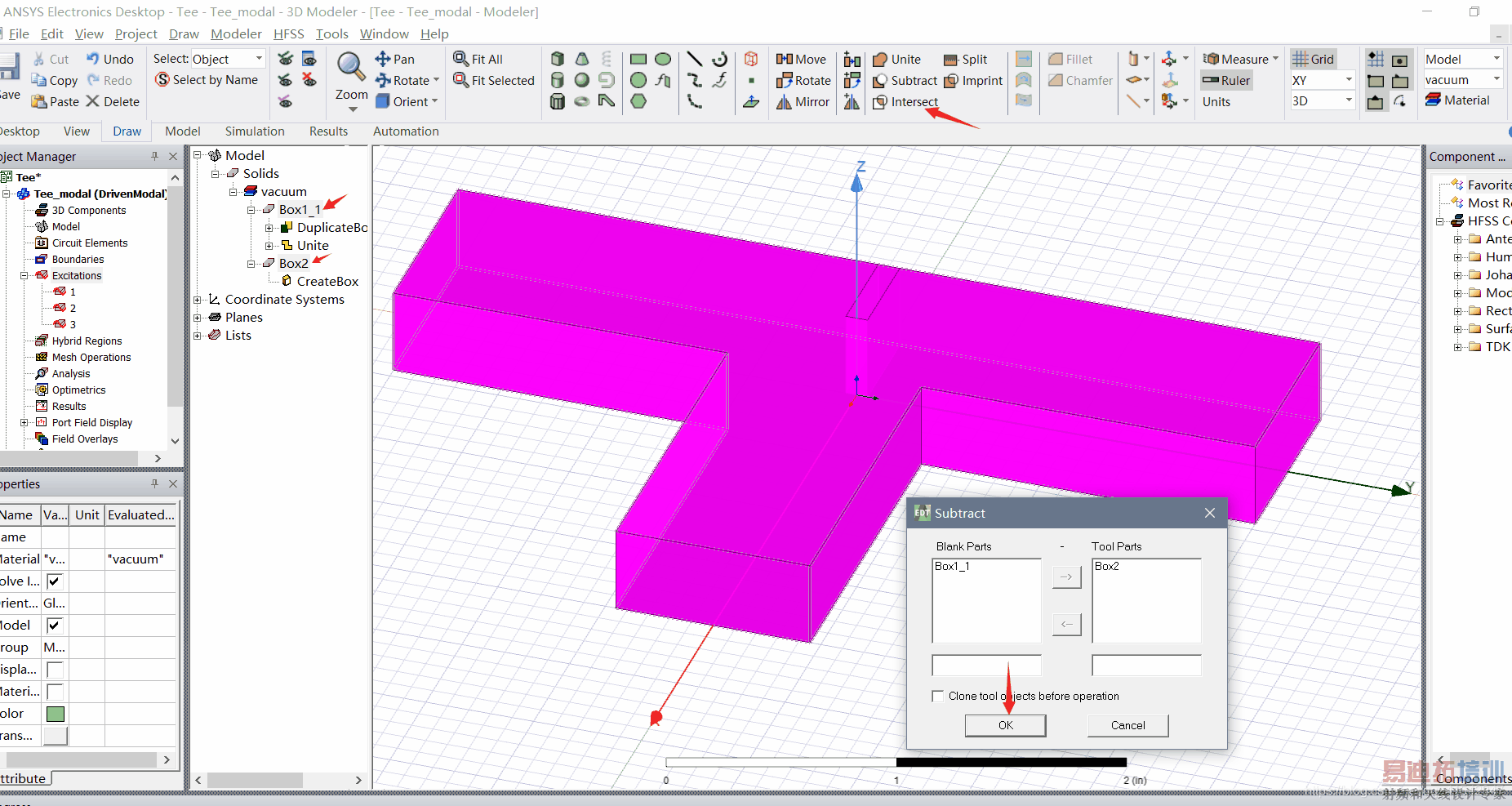

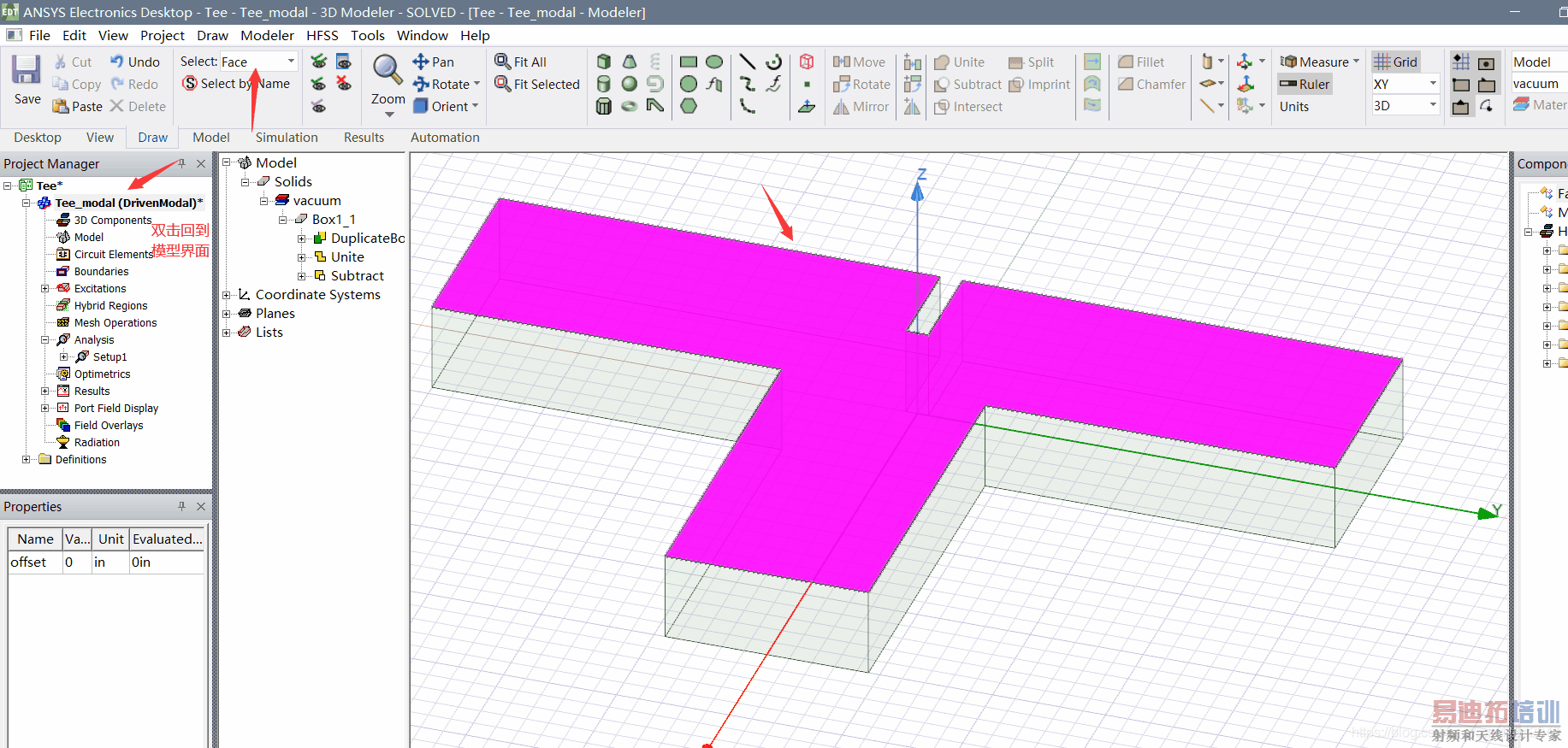

选中两个模型使用布尔运算中的相减：
3.求解设置

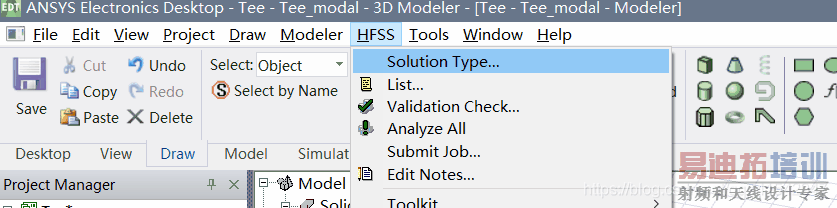

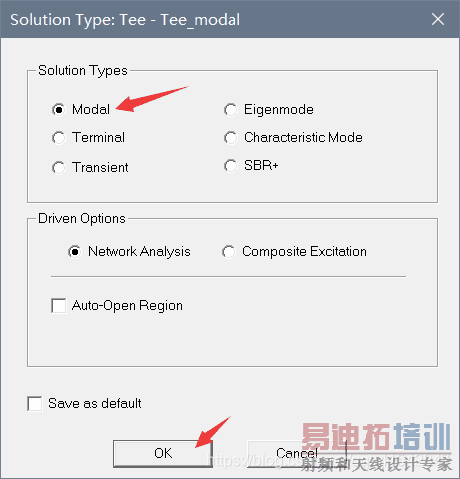

选择求解类型：

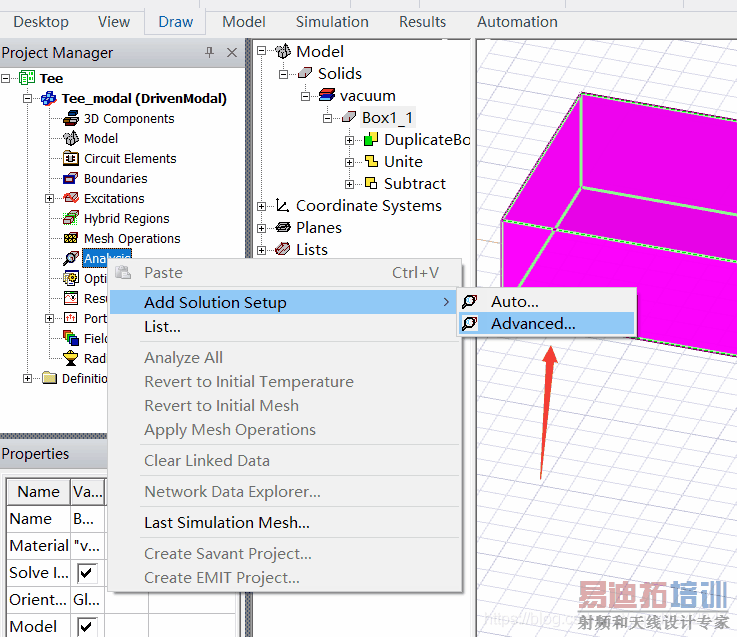

求解分析的设置：

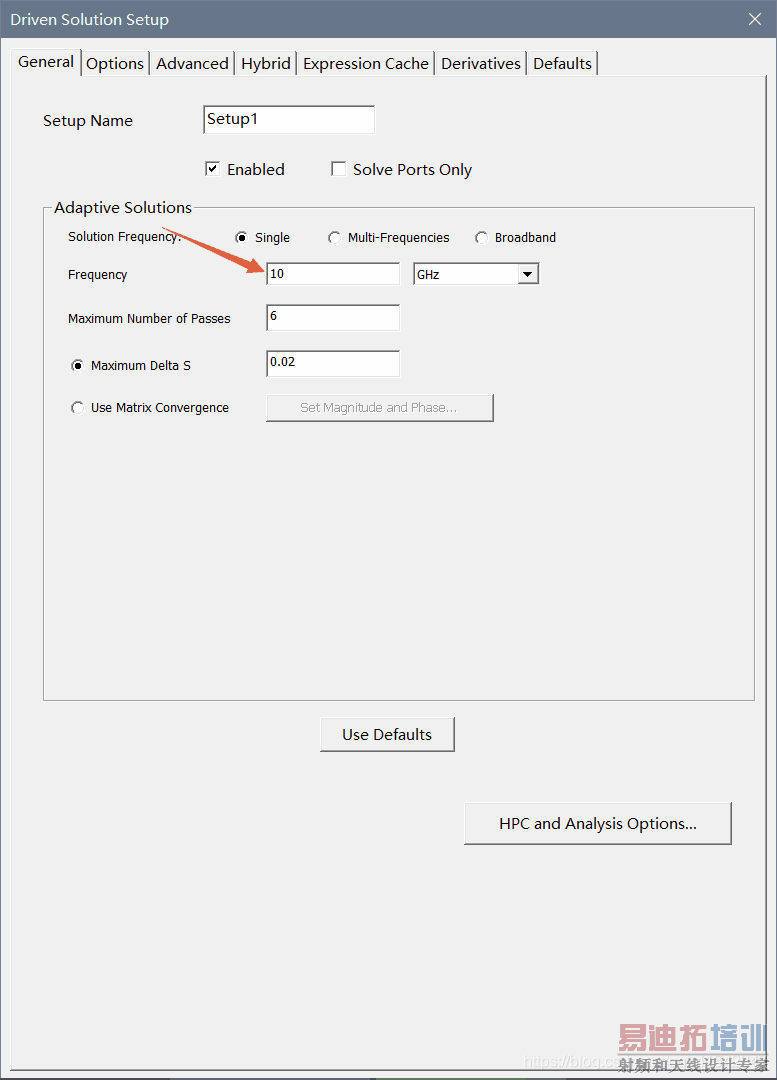

设置求解的频率（10GHz）：
4.运行仿真

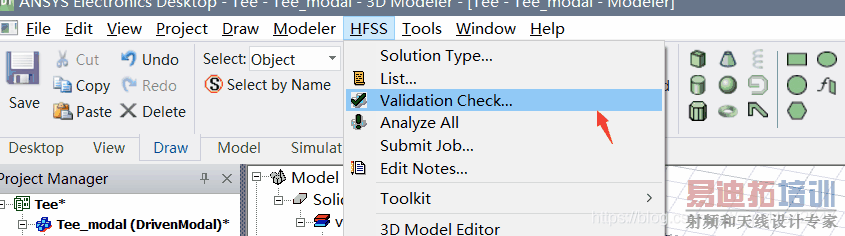

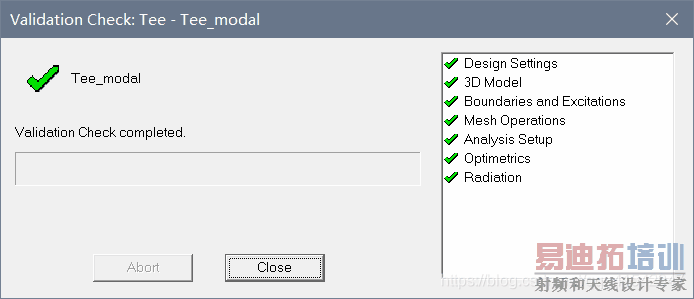

检查设计是否有错误：
检查无误后点击Close：

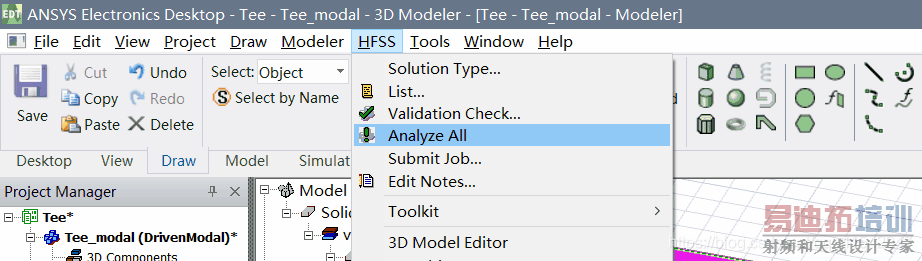

运行仿真：
5.仿真分析

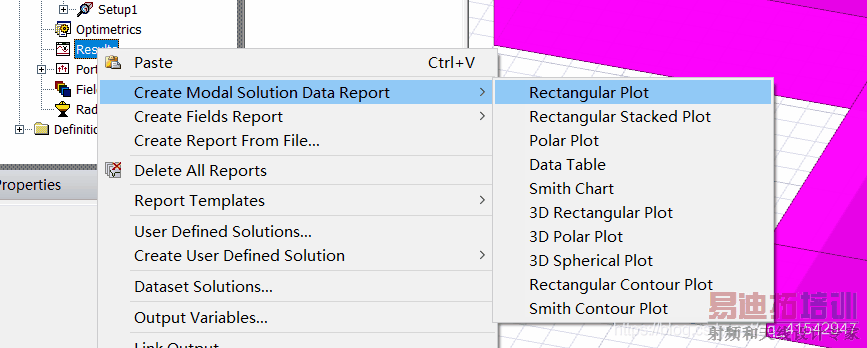

1.查看S参数

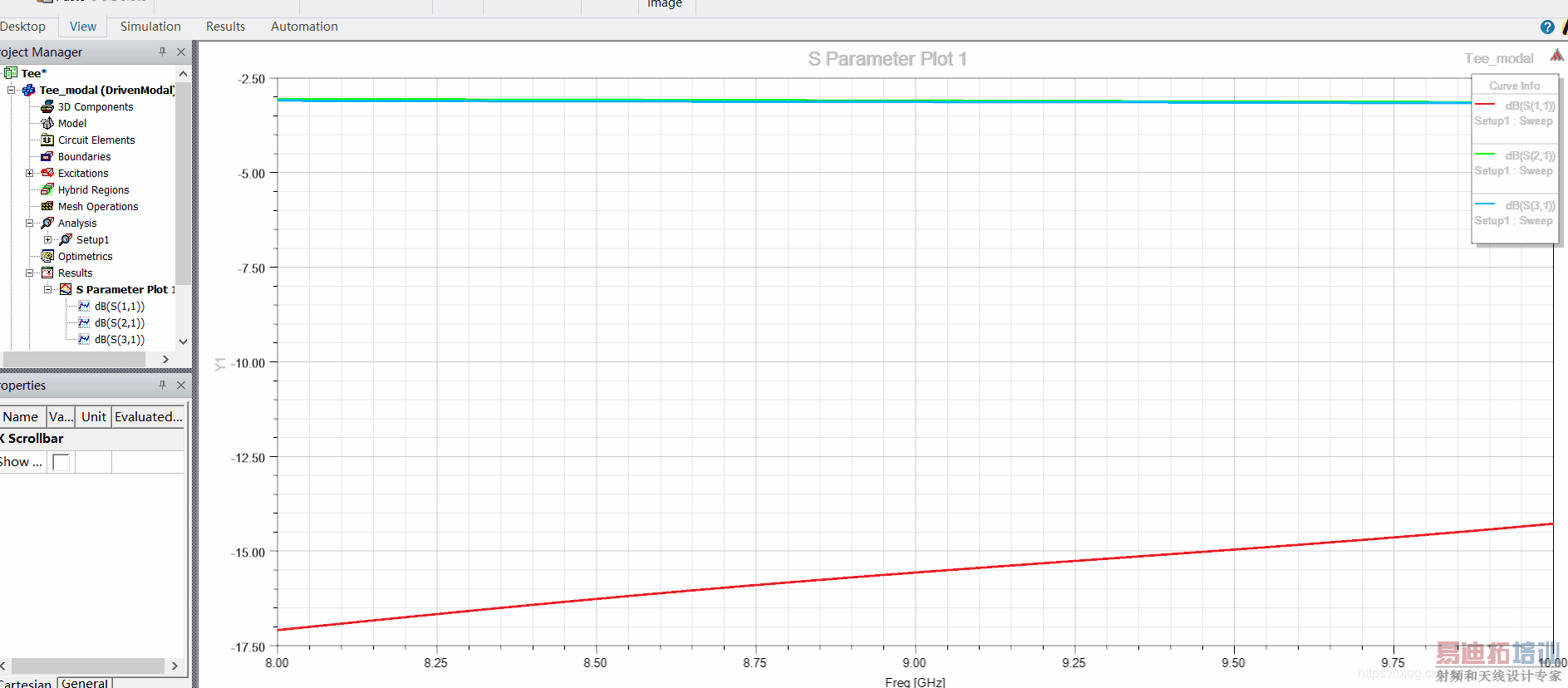

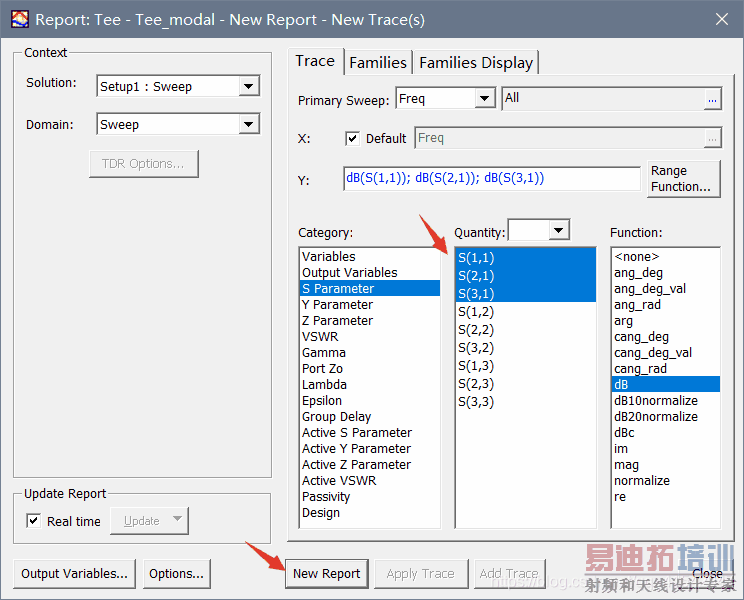

按住Ctrl选择S11，S21，S31：

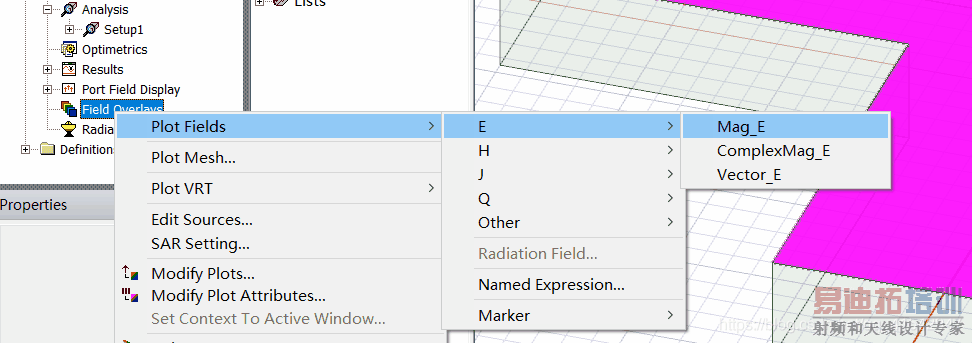

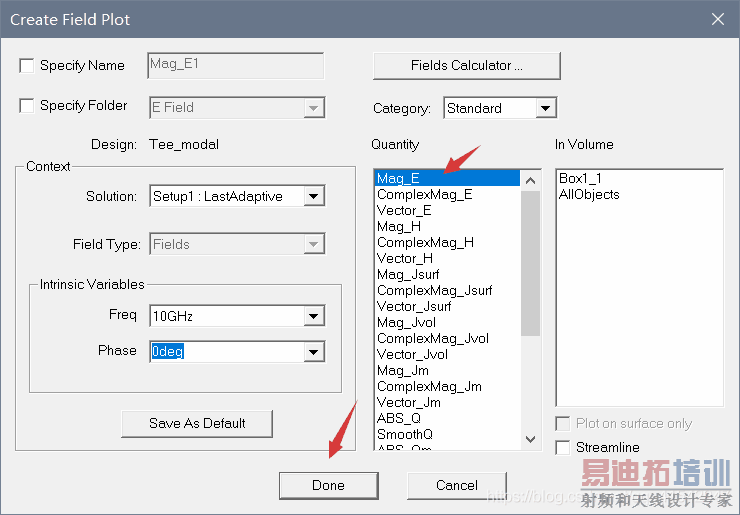

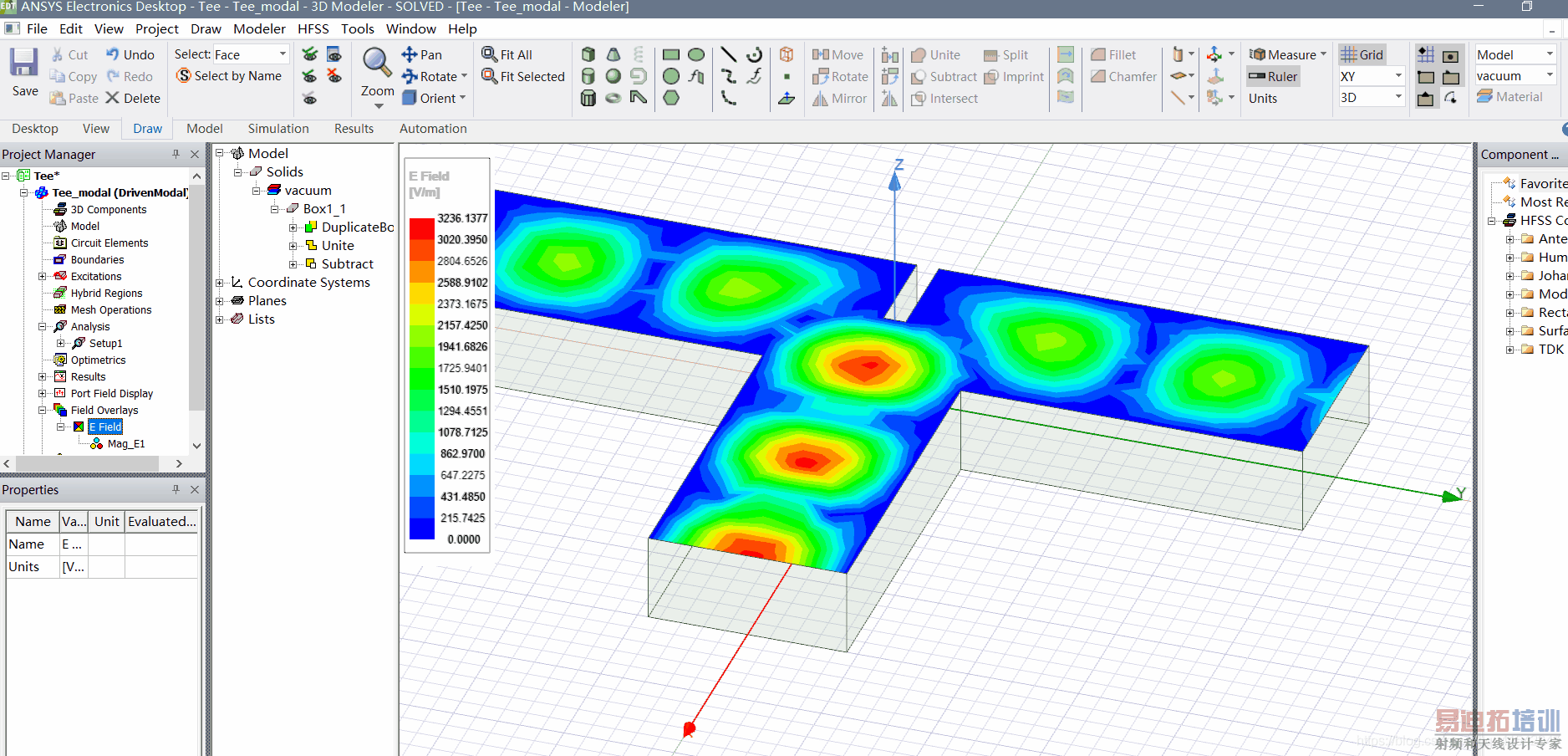

2.看表面电场分布

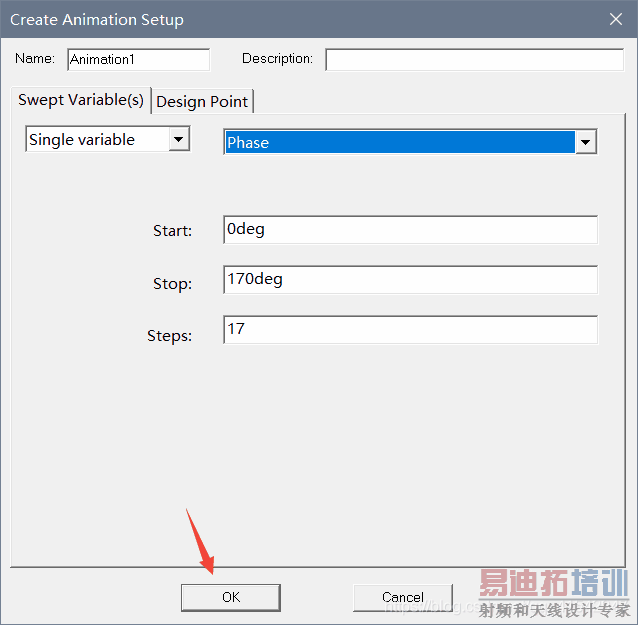

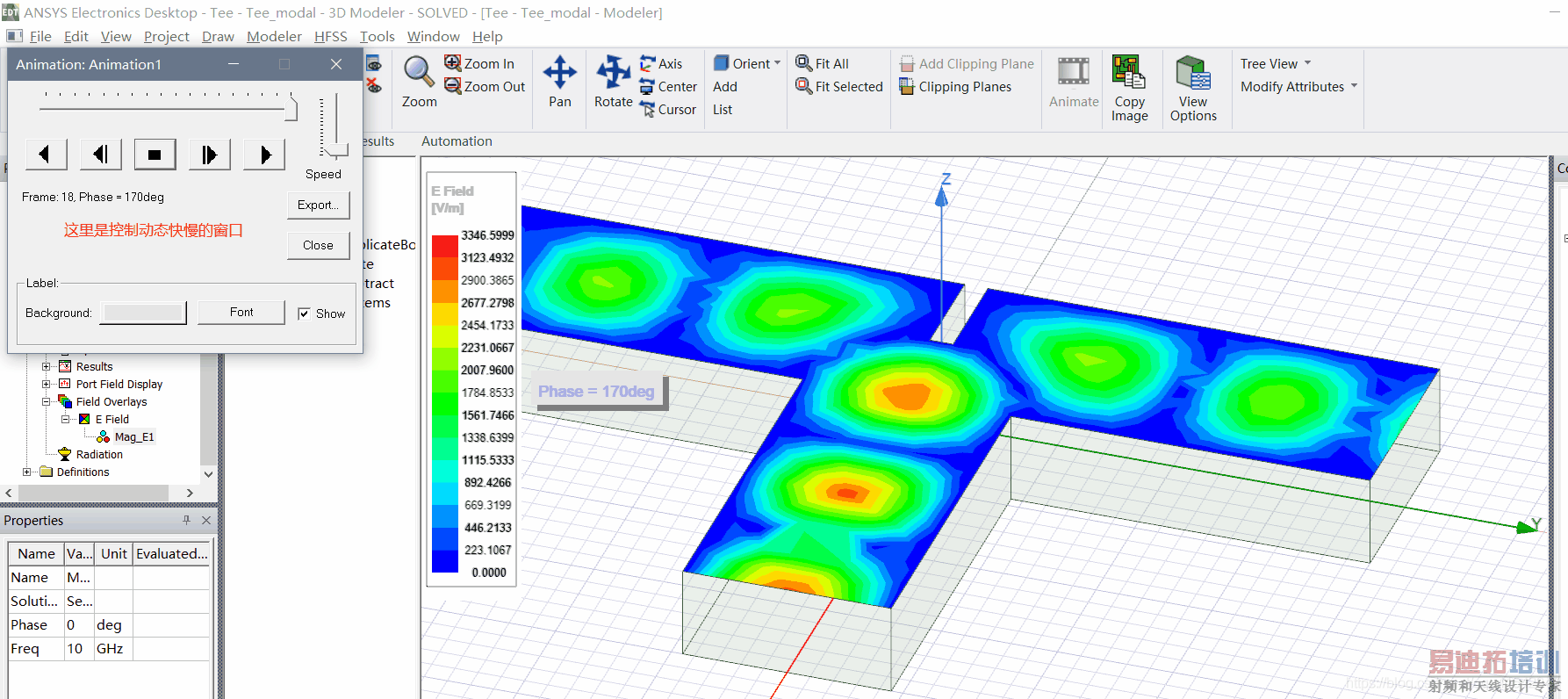

3.查看动态电场分布：

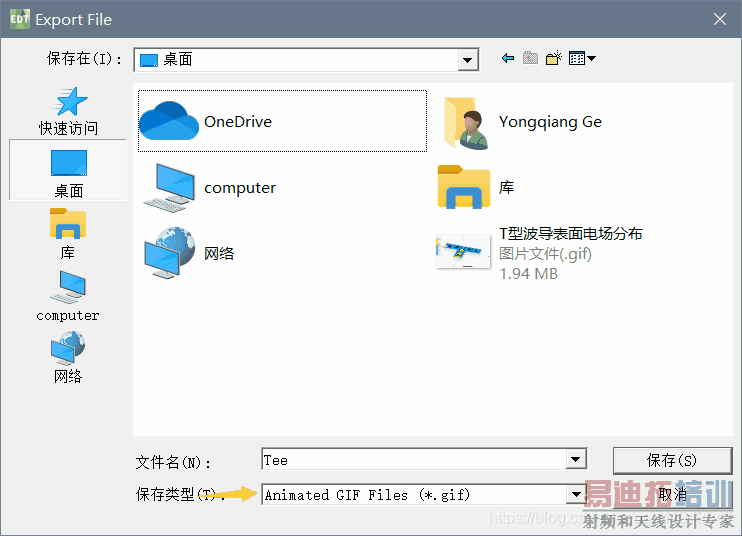

4.导出动态分布图
