HFSS学习笔记—1.T型波导分析2
录入：edatop.com 点击：

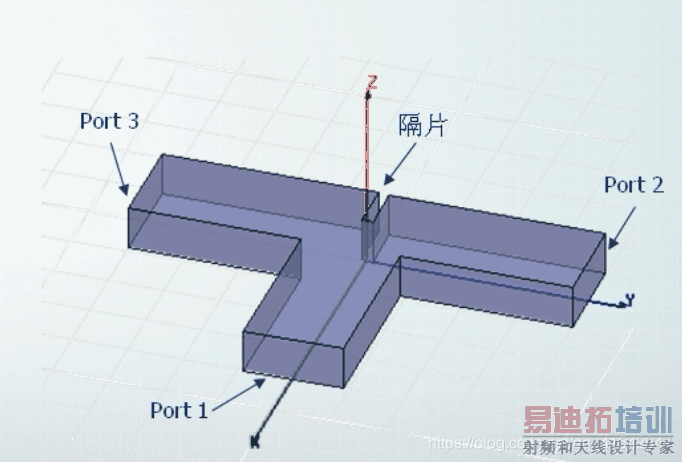

设计要求
- 定义输出变量Power31、Power21、Power11，表示Port3、2、1的输出功率
- 分析10GHz时端口输出功率随隔片位置变化的曲线
- 找出隔片的位置使得10GHz时Port3的输出功率是Port2输出功率的2倍（目标函数：Power31 – 2*Power21=0）
实例操作
1.打开工程

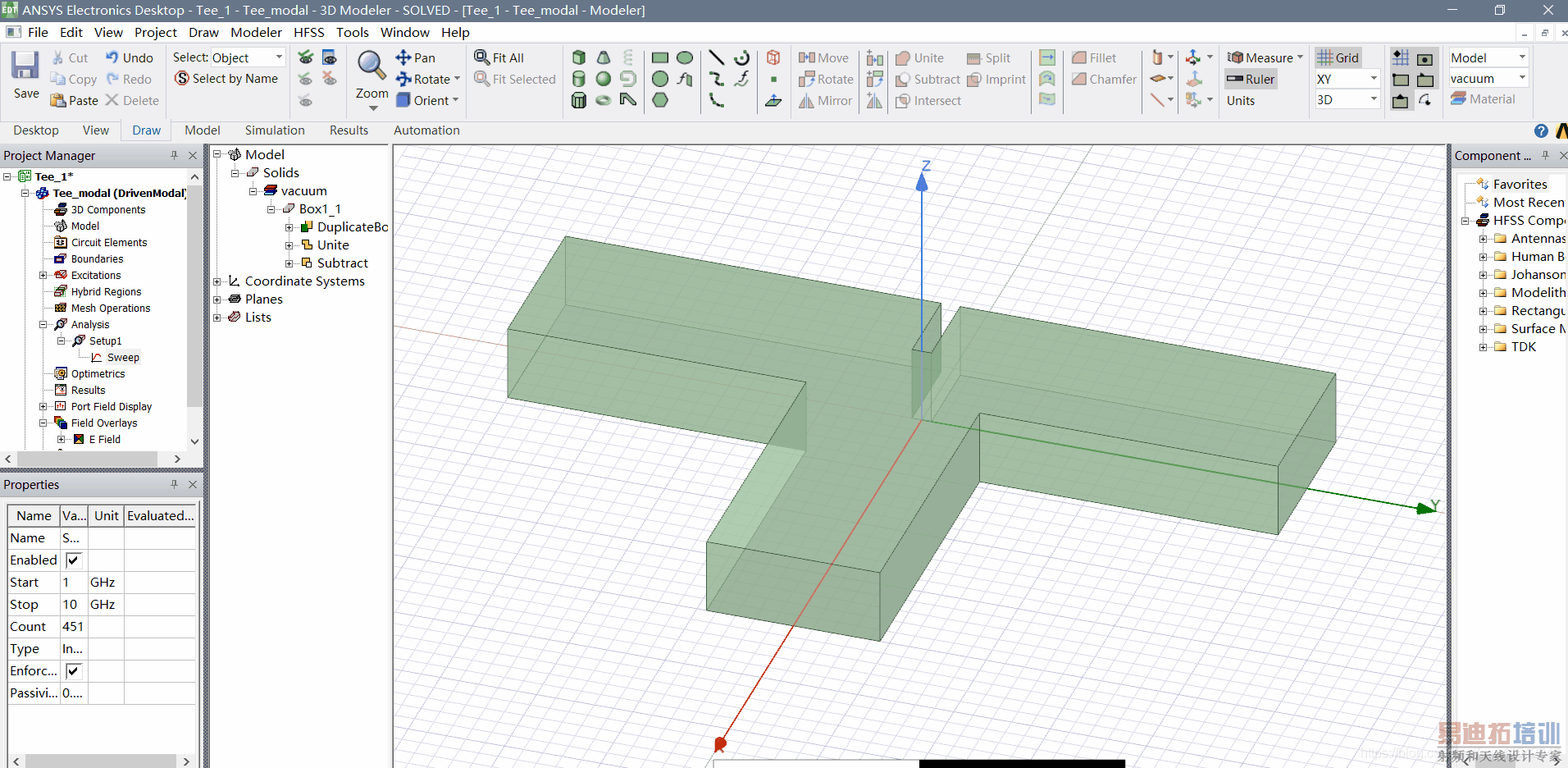

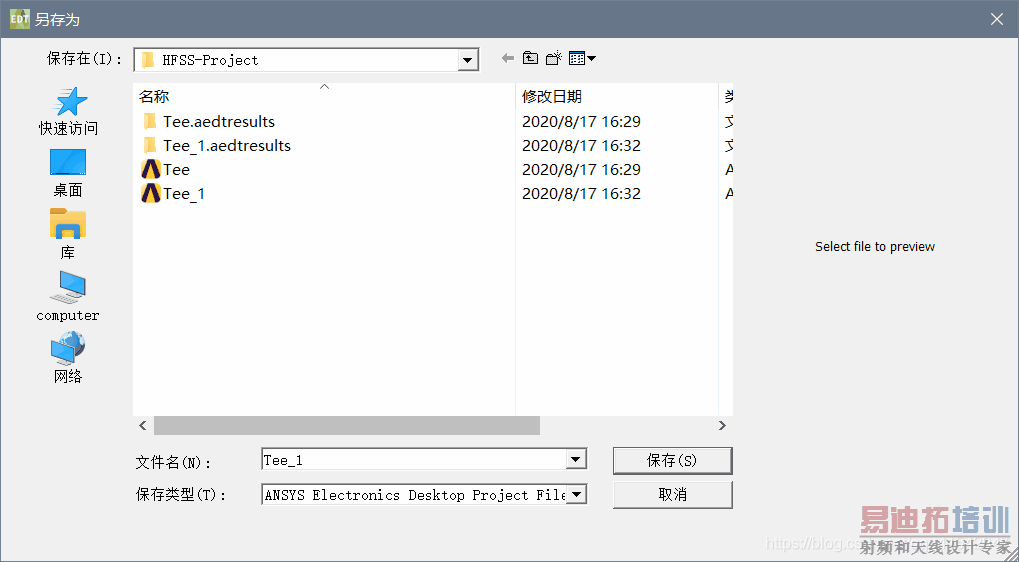

将之前新建好的Tee工程打开，另存为Tee_1:
2.定义端口输出变量

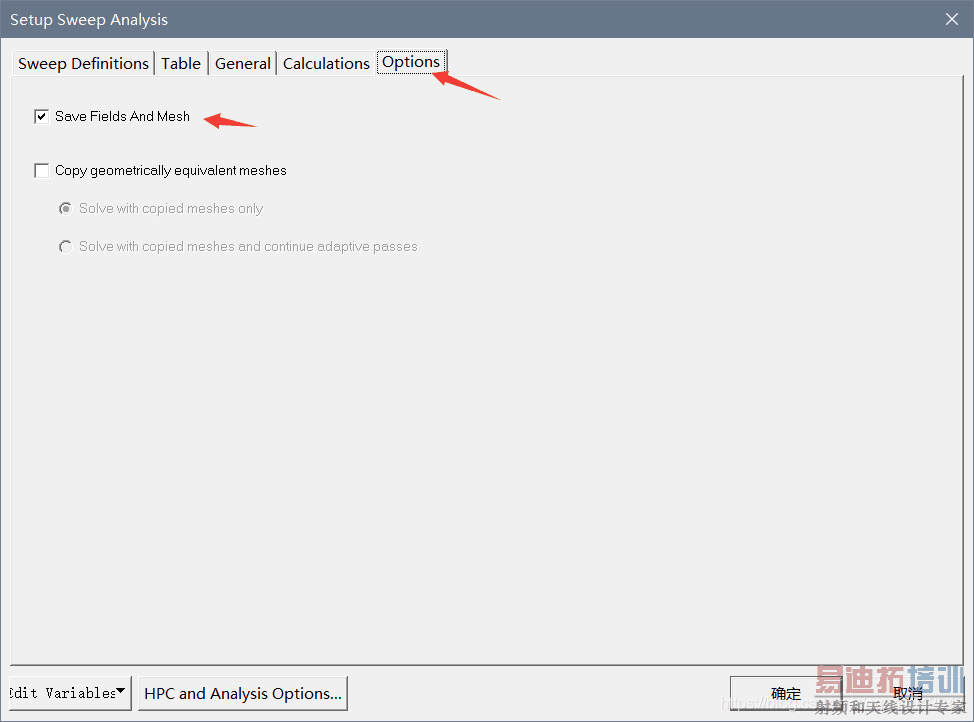

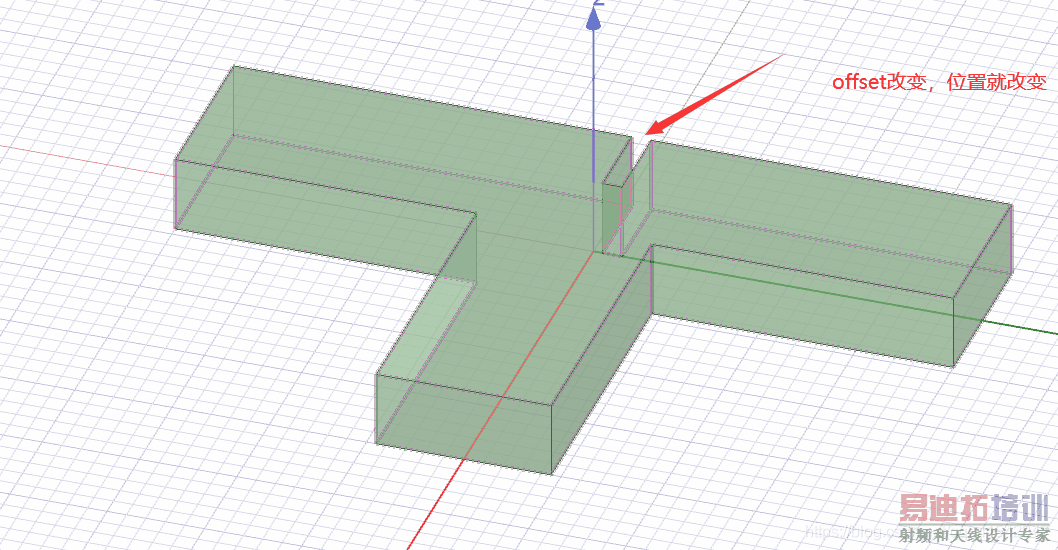

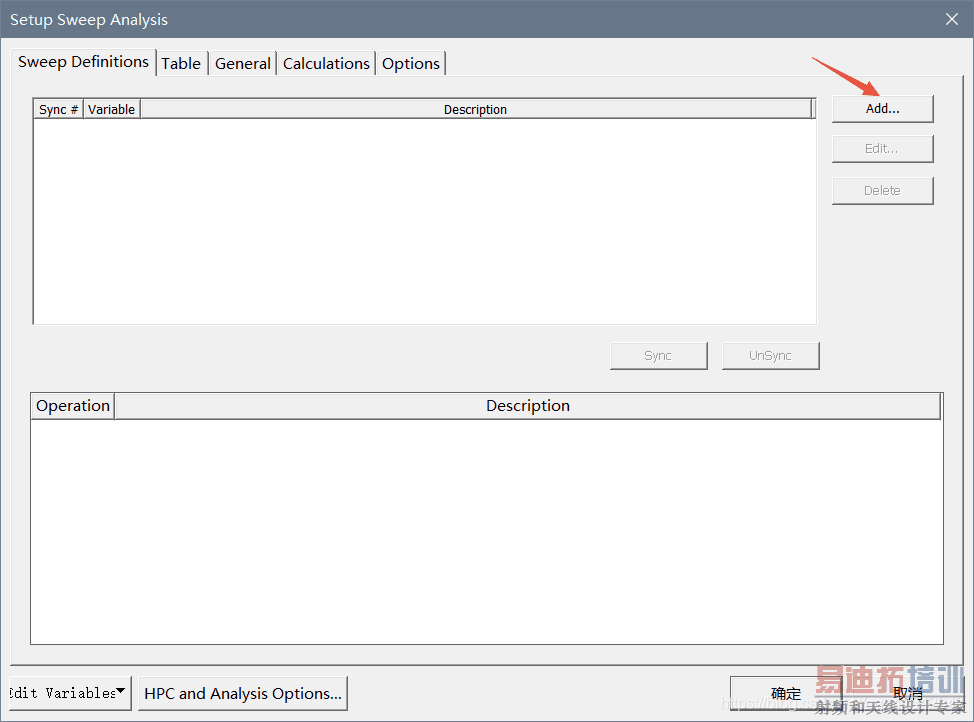

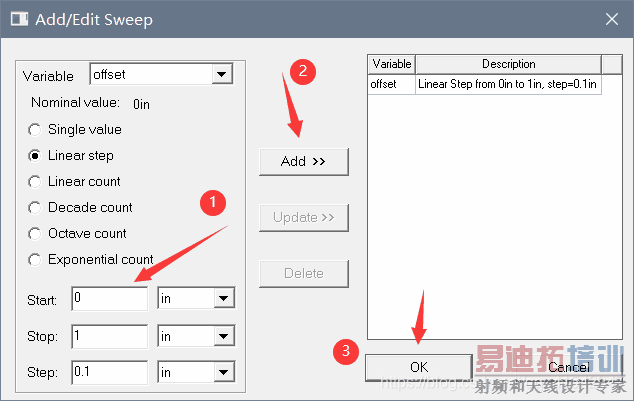

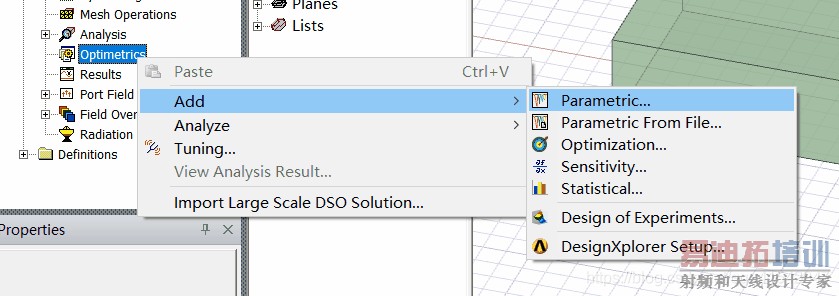

定义offset（挡板）移动的范围：

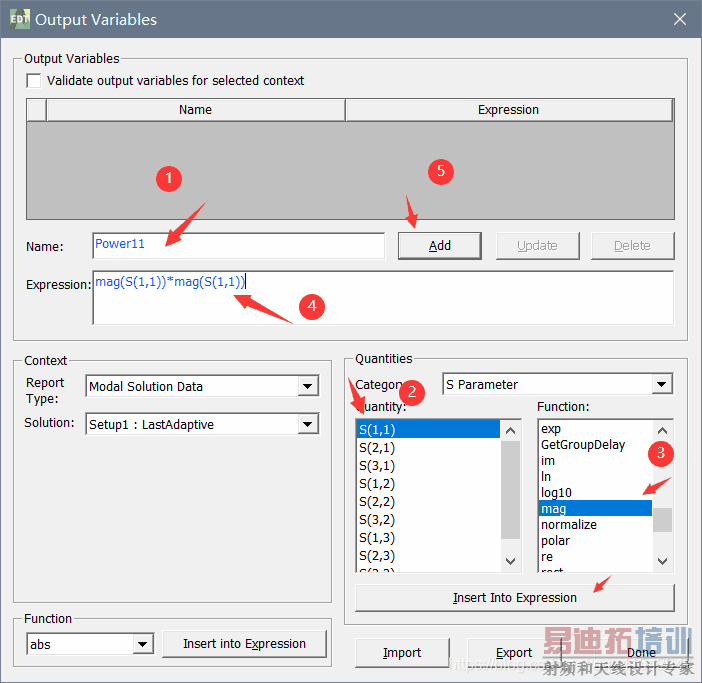

打开输出变量定义的对话框：

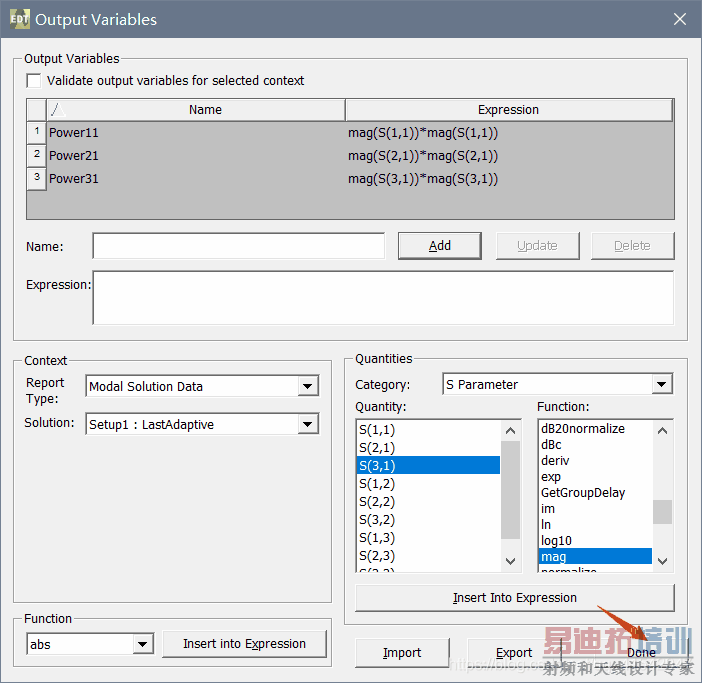

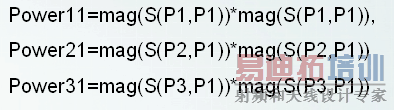

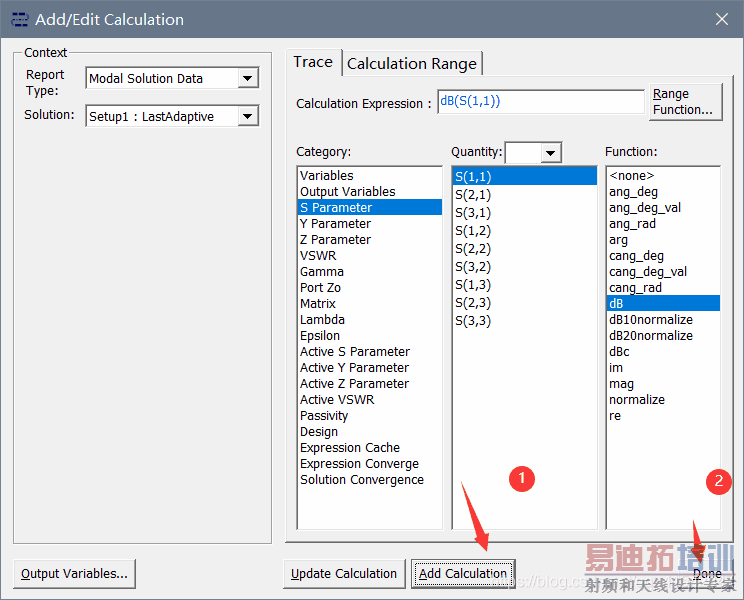

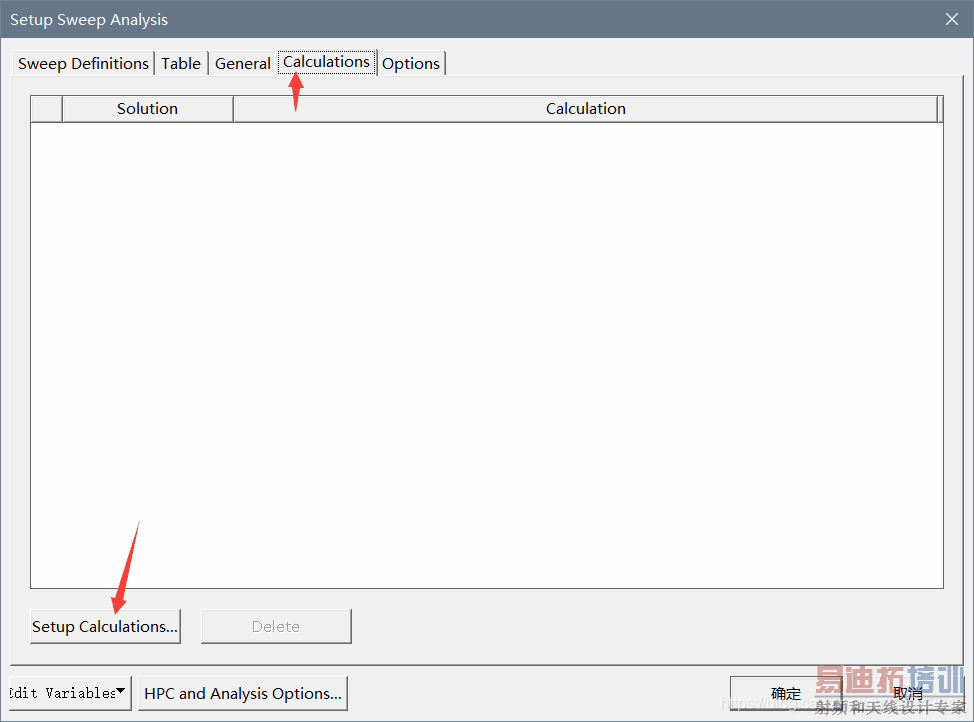

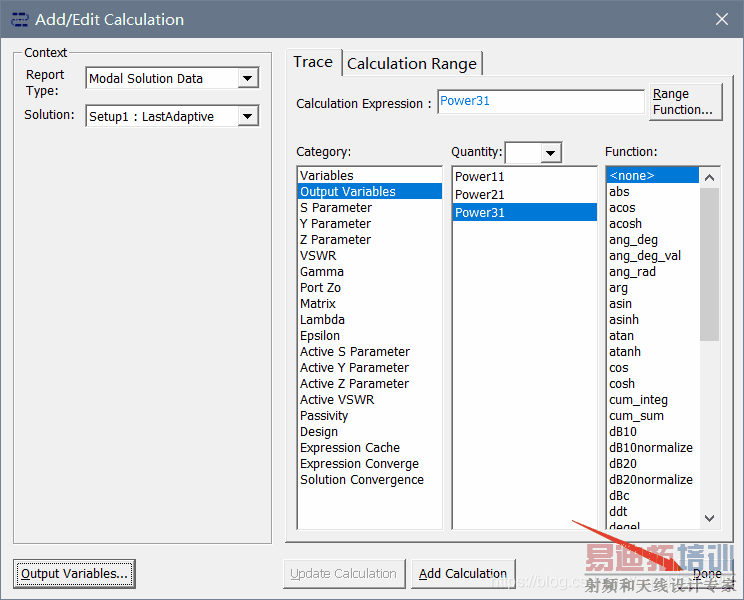

依次定义三个输出变量：

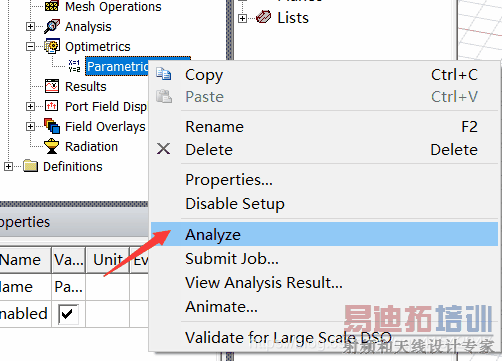

3.分析端口输出功率

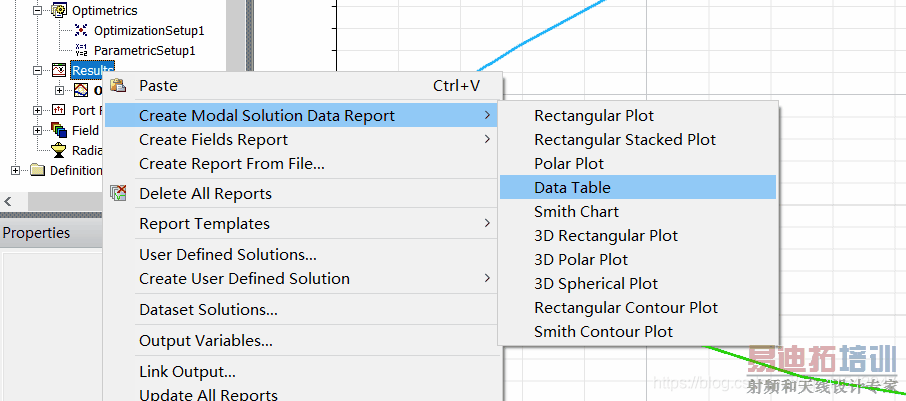

运行完毕后：

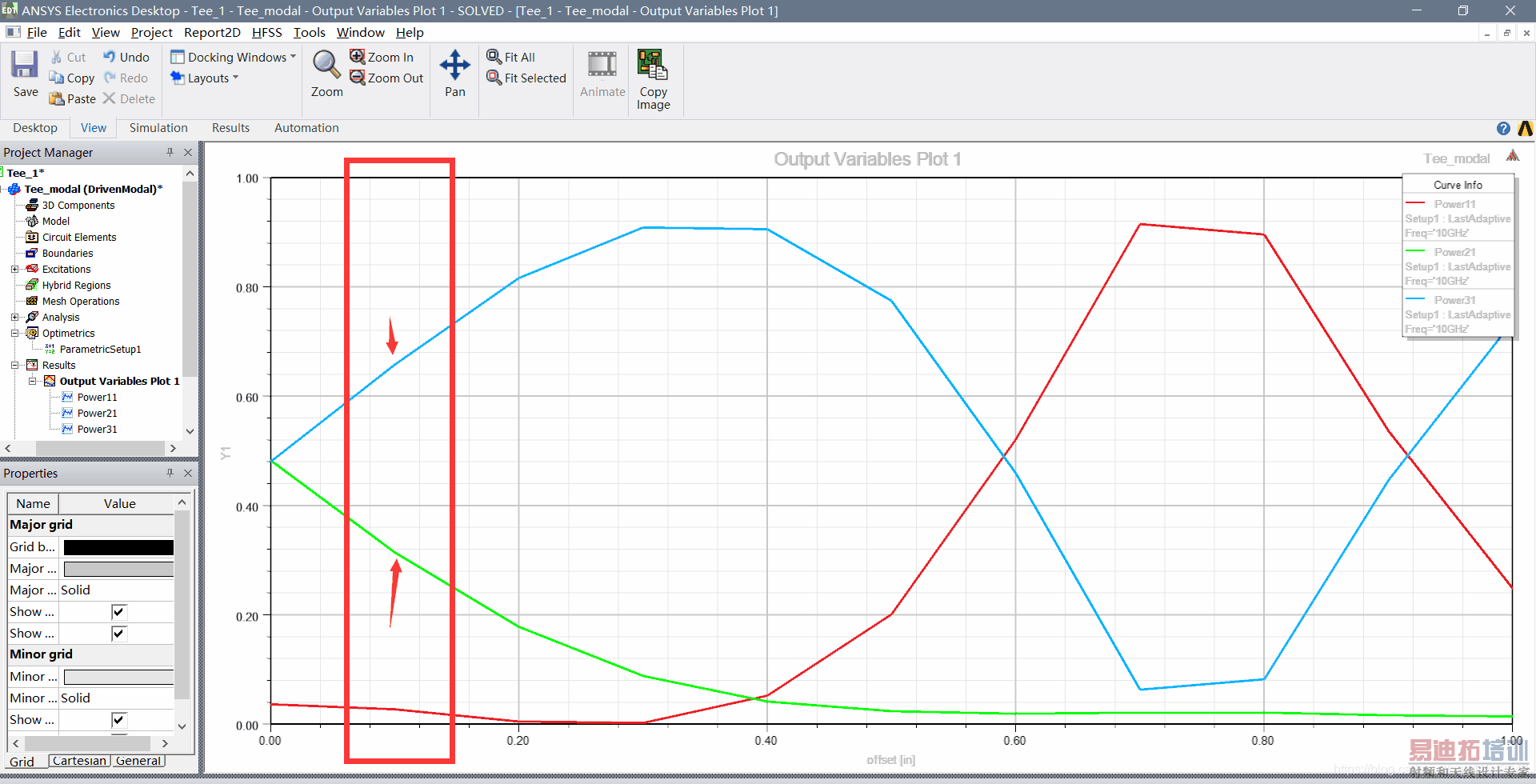

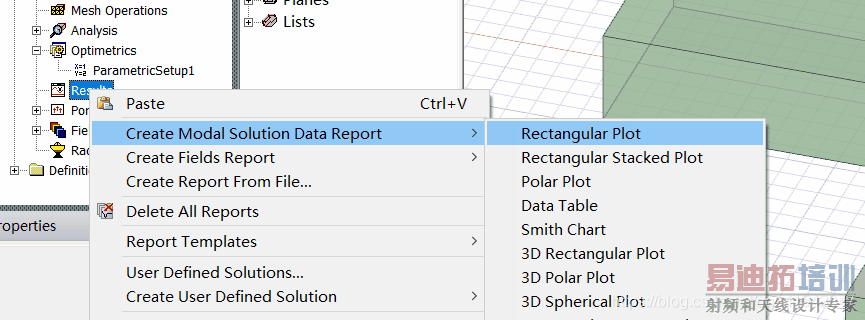

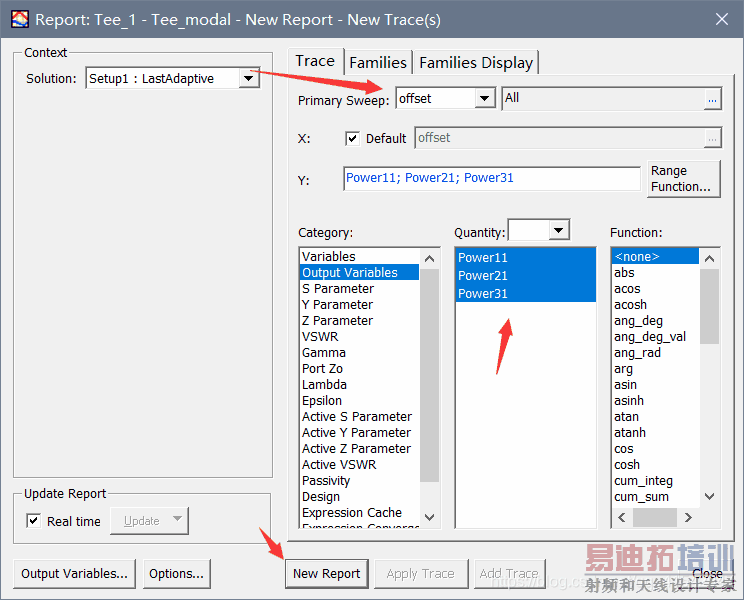

分析得出，大概在0.1附近，Power31是Power21的两倍：

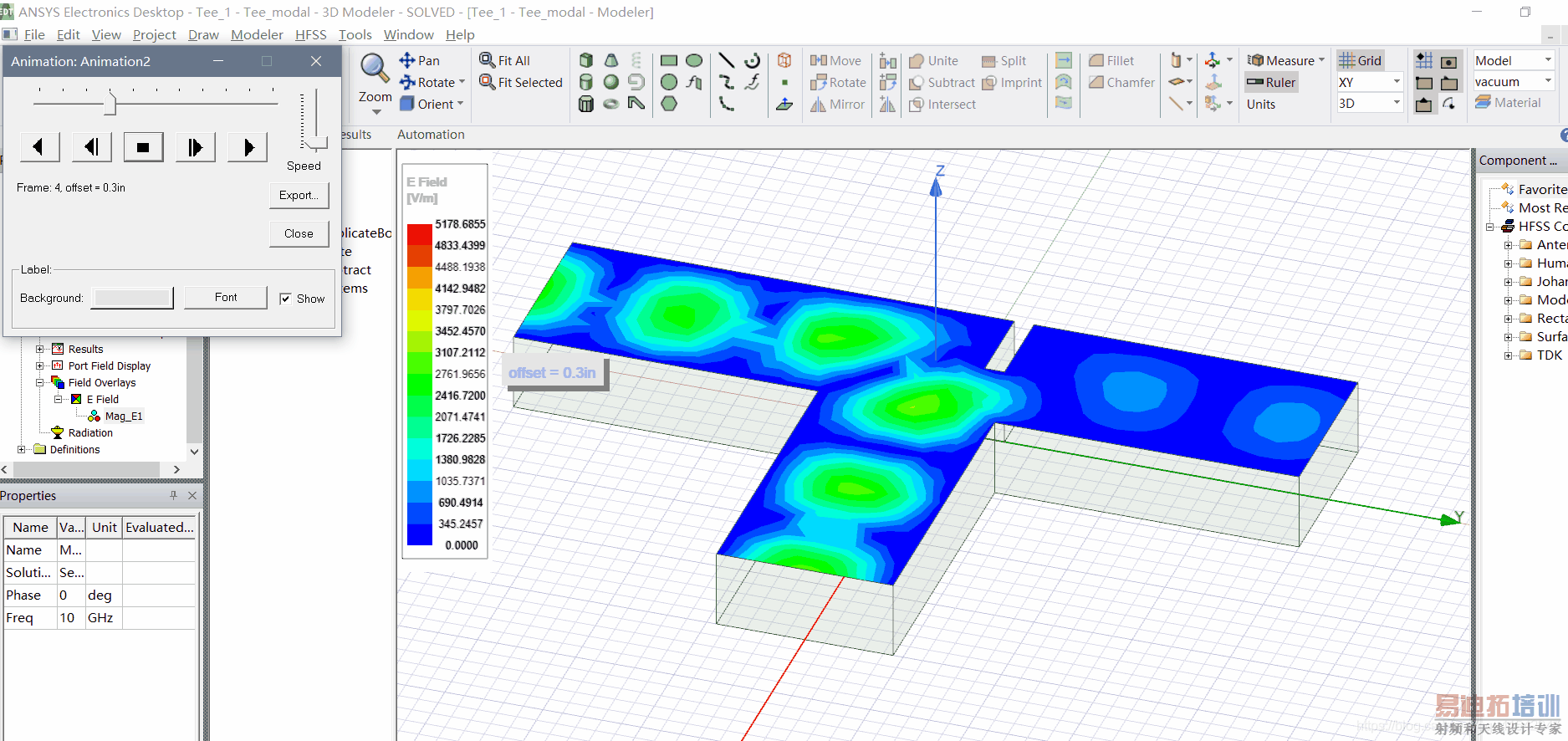

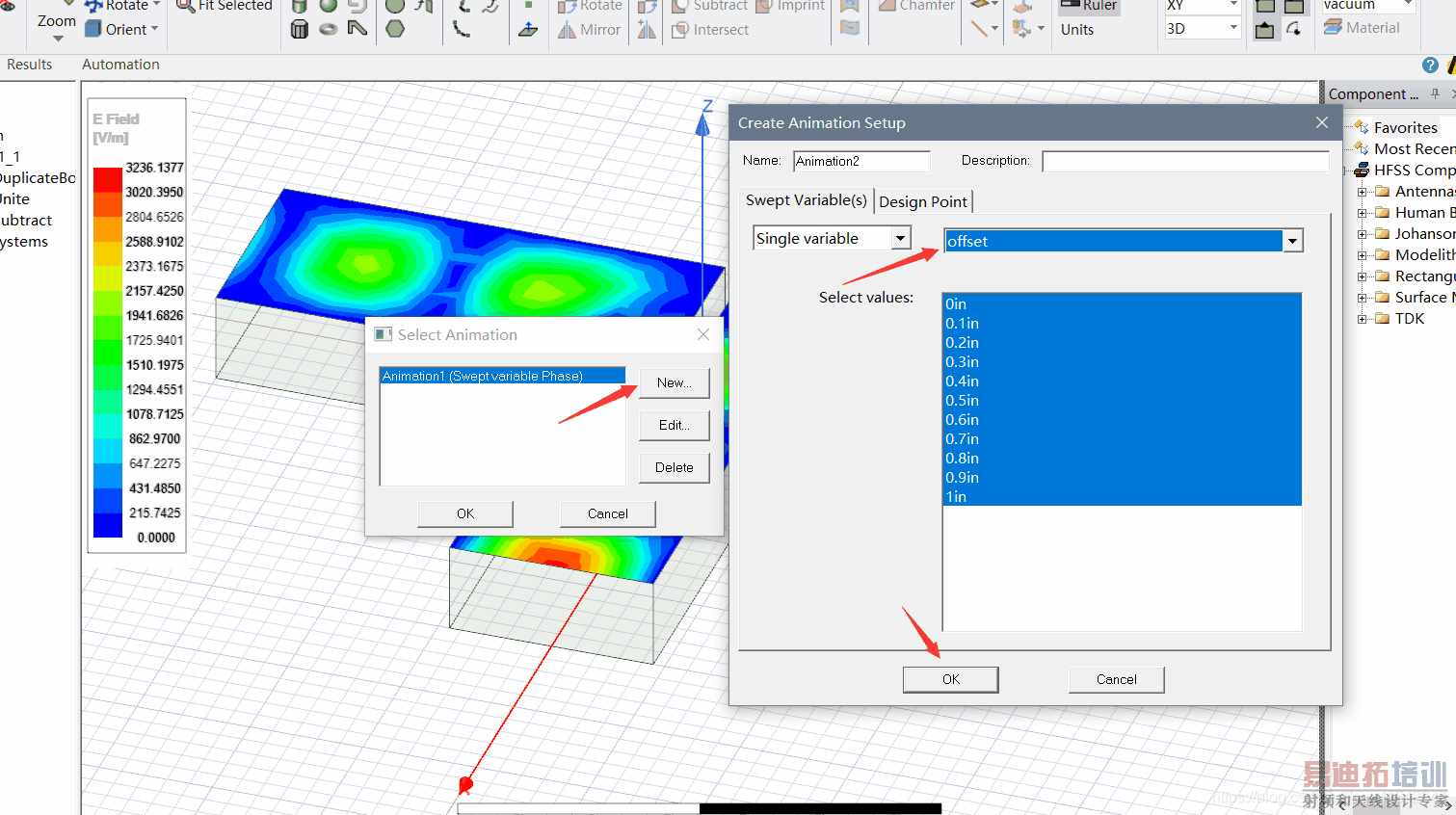

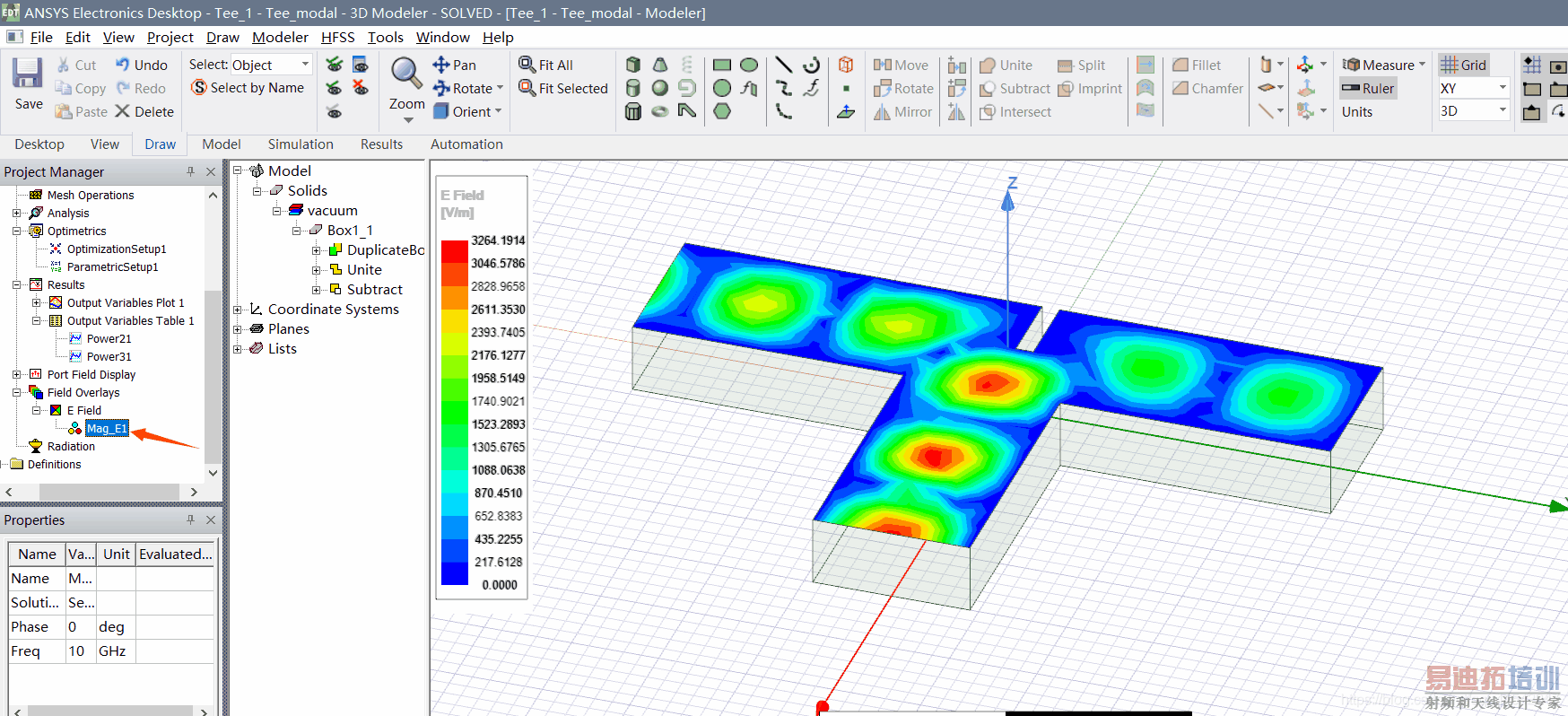

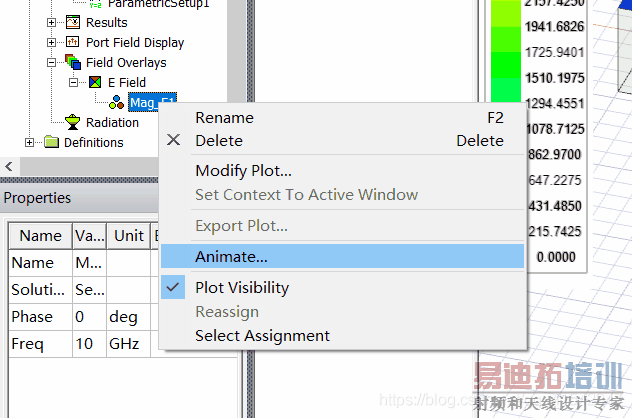

查看offset变化的电场分布：
4.优化设置

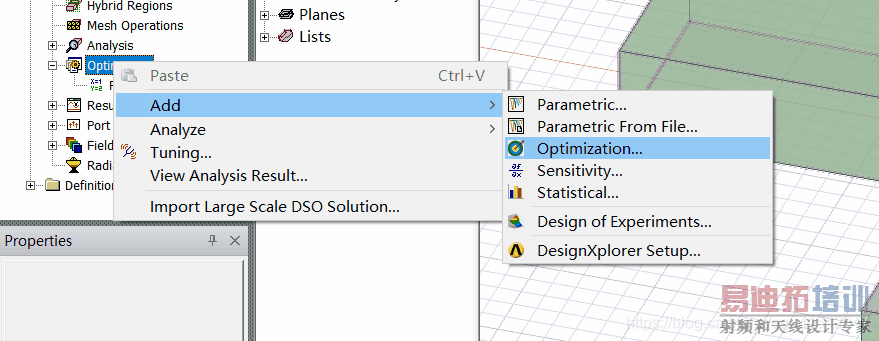

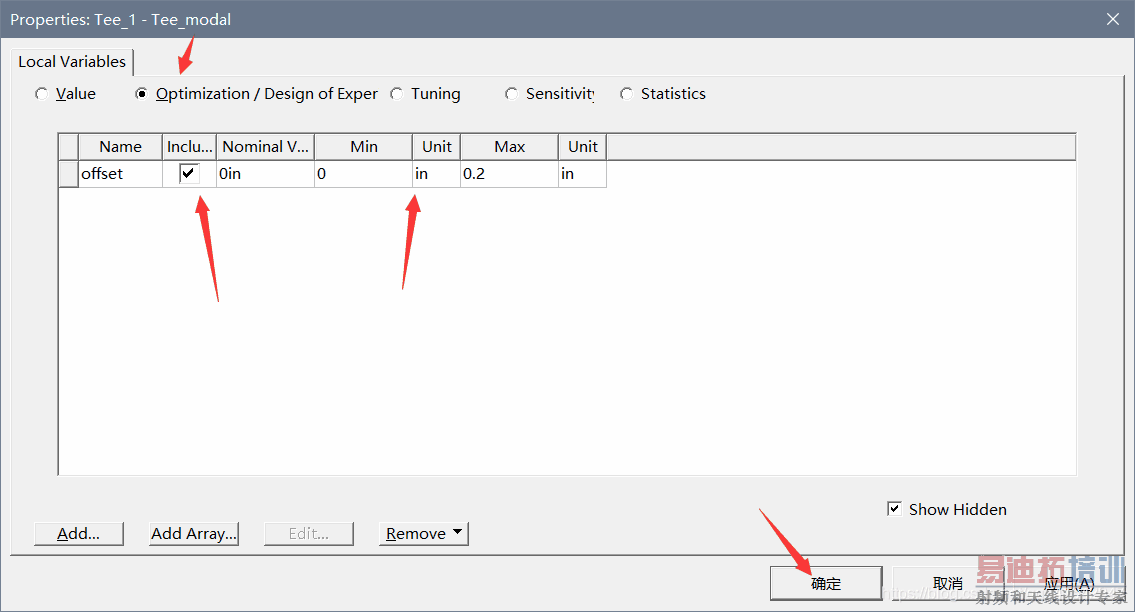

1.添加优化变量
2.目标函数设置
添加目标函数：

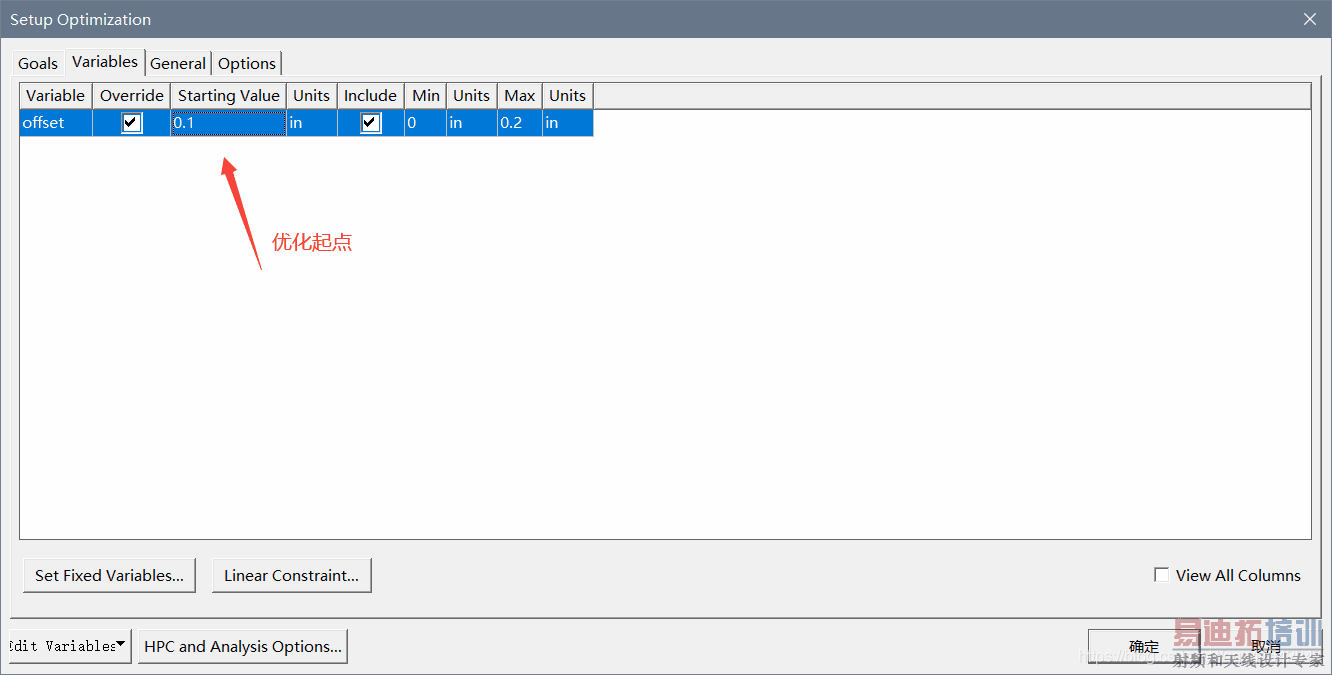

设置好优化起点后点击确定：
5.优化分析

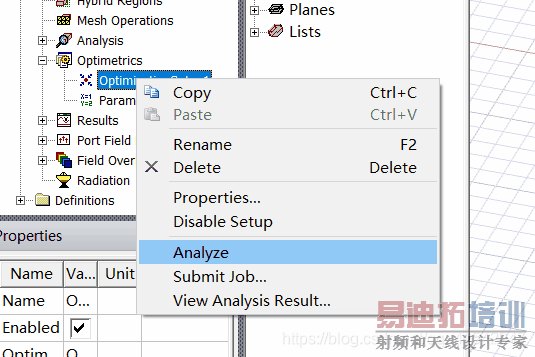

1.运行优化分析：

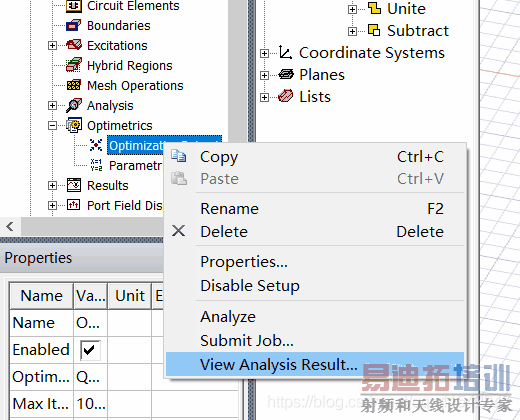

2.查看分析过程：

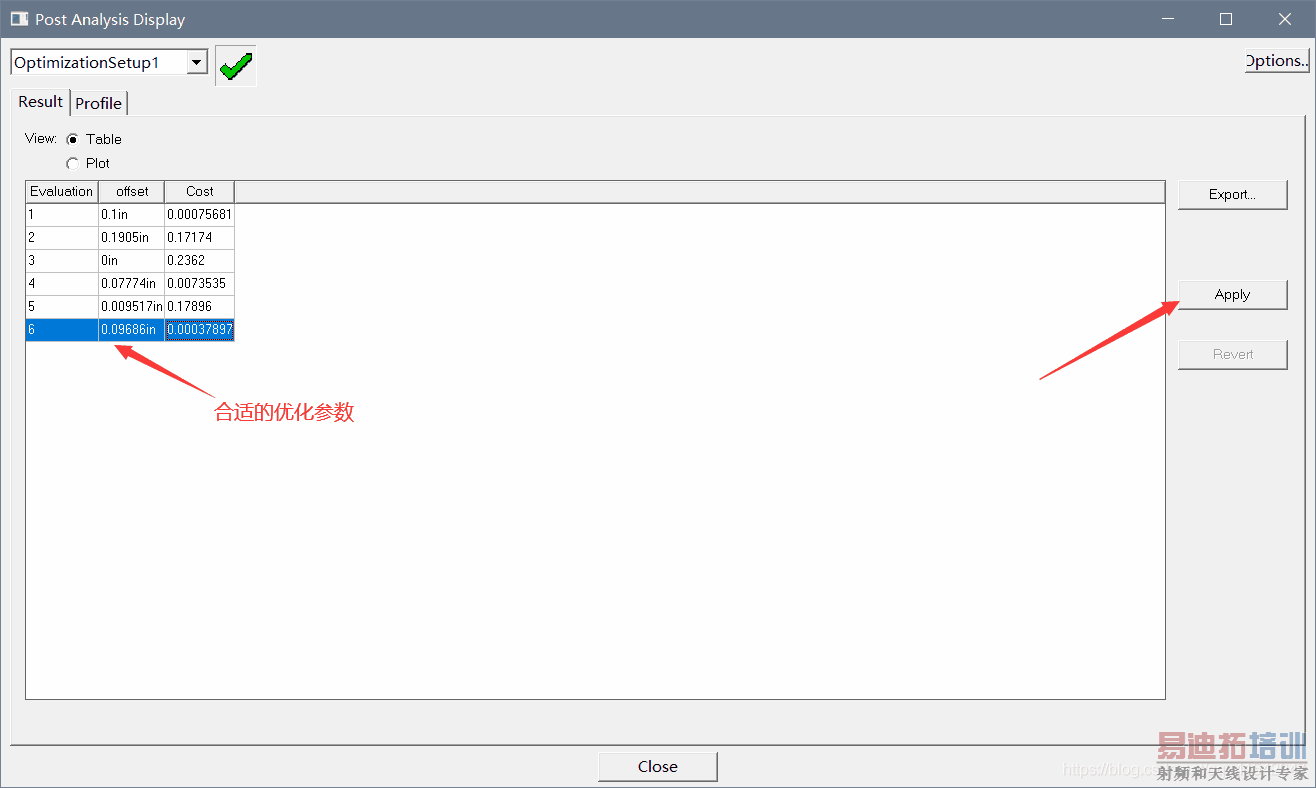

3.查看offset的值：
6.优化后仿真分析

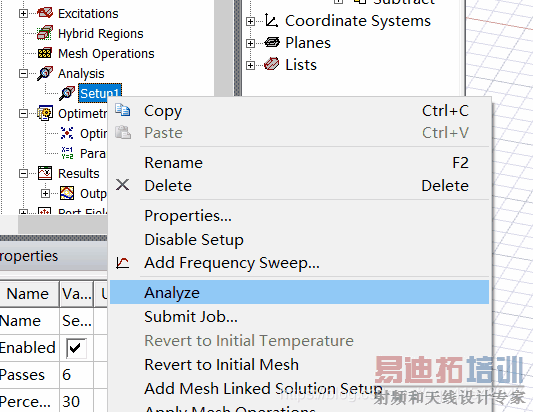

1.运行仿真

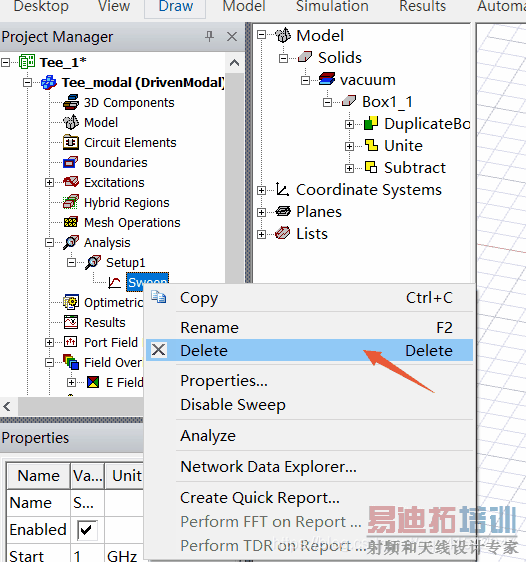

不要点击Analyze all，我们只想仿真在10GHz下，offset在优化后产生的结果：

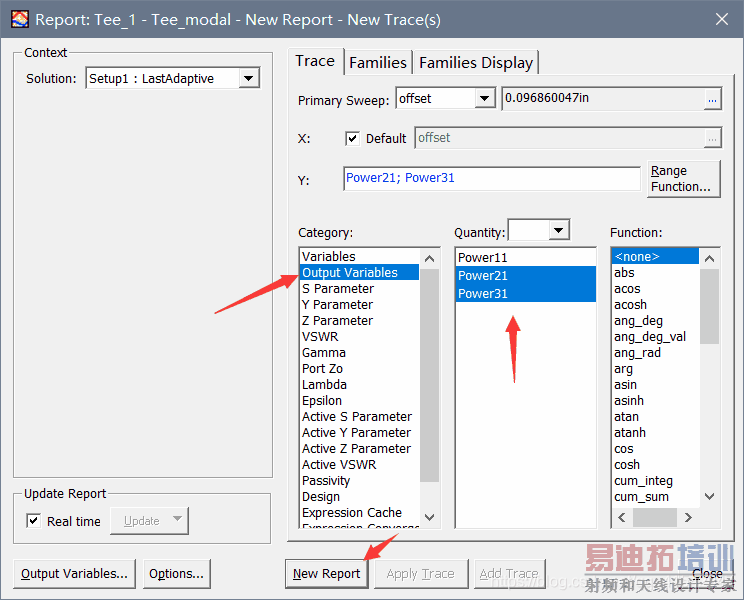

2.查看仿真结果

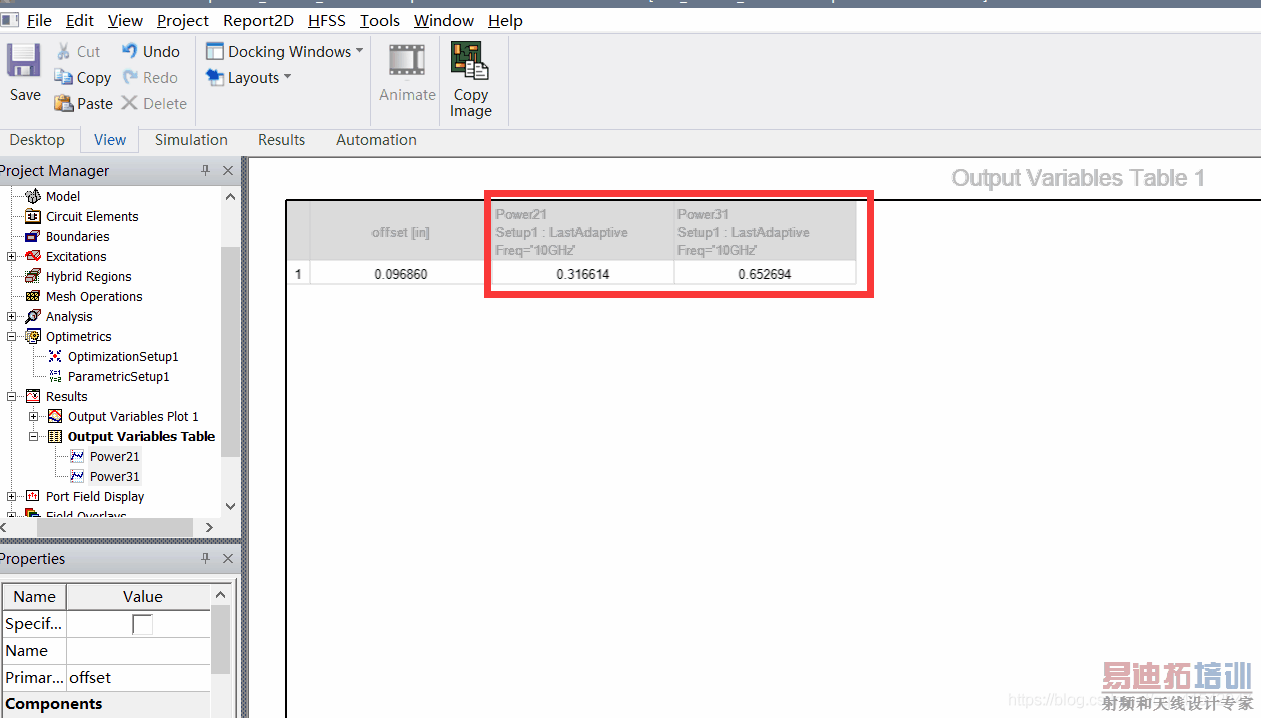

可见端口3的输出功率约为端口2输出功率的2倍：

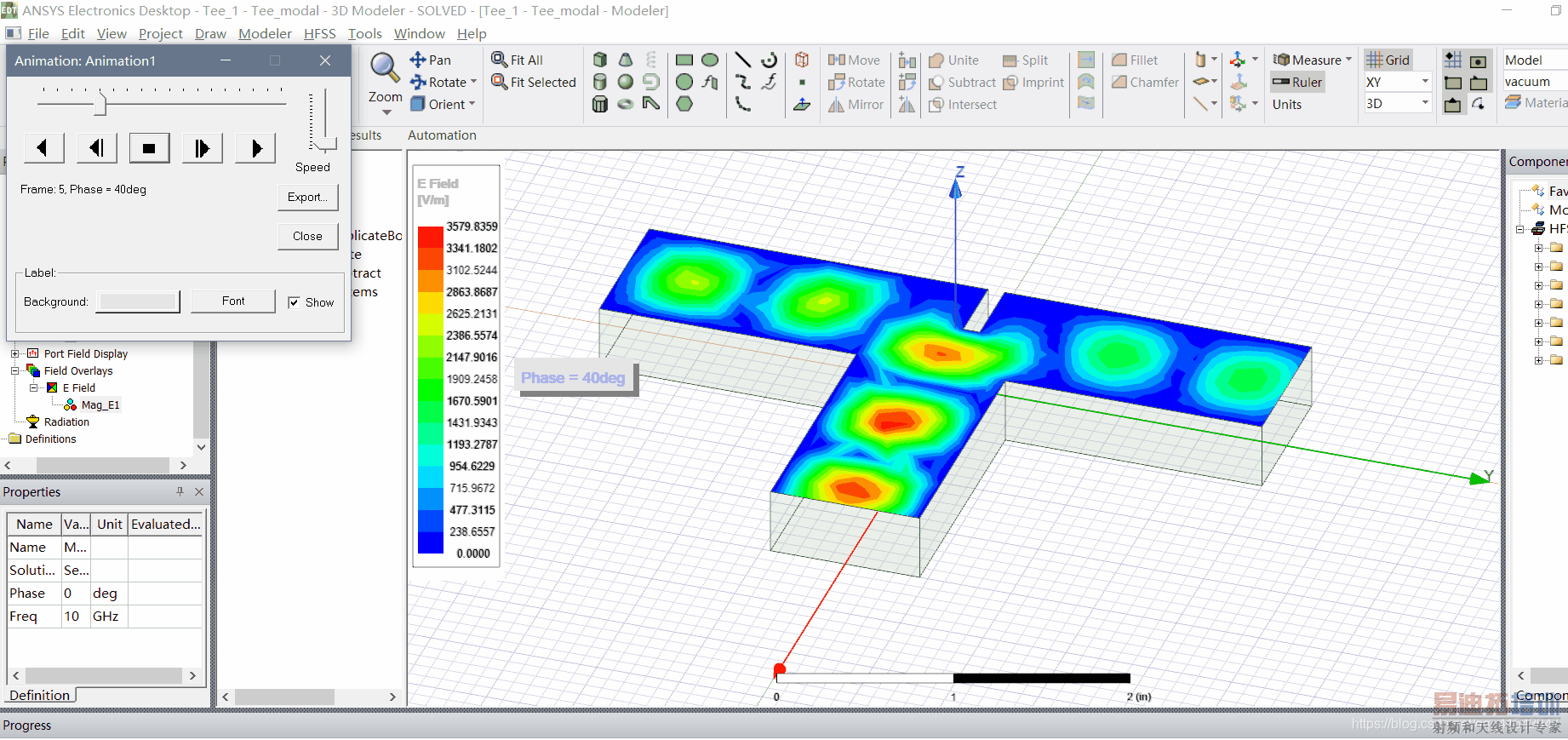

3.查看场分布
