在designer中输入PWL文件
录入：edatop.com 点击：
步骤 1: 用户在"corporate_feed - Circuit1 - Schematic (窗口)"上右键单击(在"ANSYS Electronics Desktop - corporate_feed - Circuit1 - SchematicEditor - [corporate_feed - Circuit1 - Schematic]"中)
步骤 2: 用户在"Edit Port... (菜单项目)"上左键单击
步骤 3: 用户在"Edit Sources (按钮)"上左键单击(在"Port Definition"中)
步骤 4: 用户在"打开 (按钮)"上左键单击(在"Configure ports and sources"中)
步骤 5: 用户在"Voltage (列表项目)"上左键单击
步骤 6: 用户在"打开 (按钮)"上左键单击(在"Configure ports and sources"中)
步骤 7: 用户在"Piecewise Linear (列表项目)"上左键单击
步骤 8: 用户在"Add to selected port (按钮)"上左键单击(在"Configure ports and sources"中)

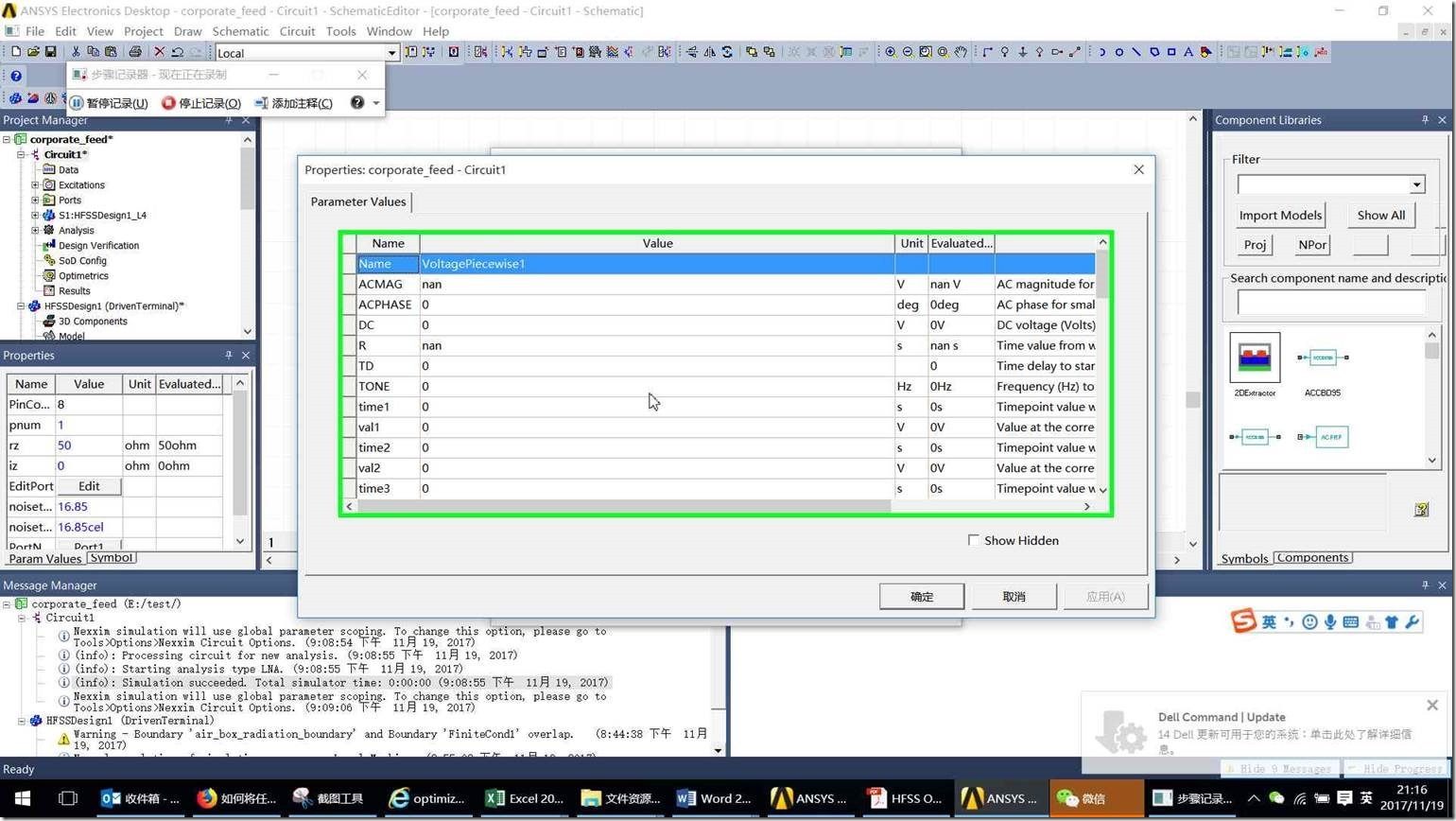

步骤 9: 用户在"Properties (对话框)"上鼠标滚轮向下滚动(在"Properties: corporate_feed - Circuit1"中)
步骤 10: 用户在"Properties (对话框)"上左键单击(在"Properties: corporate_feed - Circuit1"中)

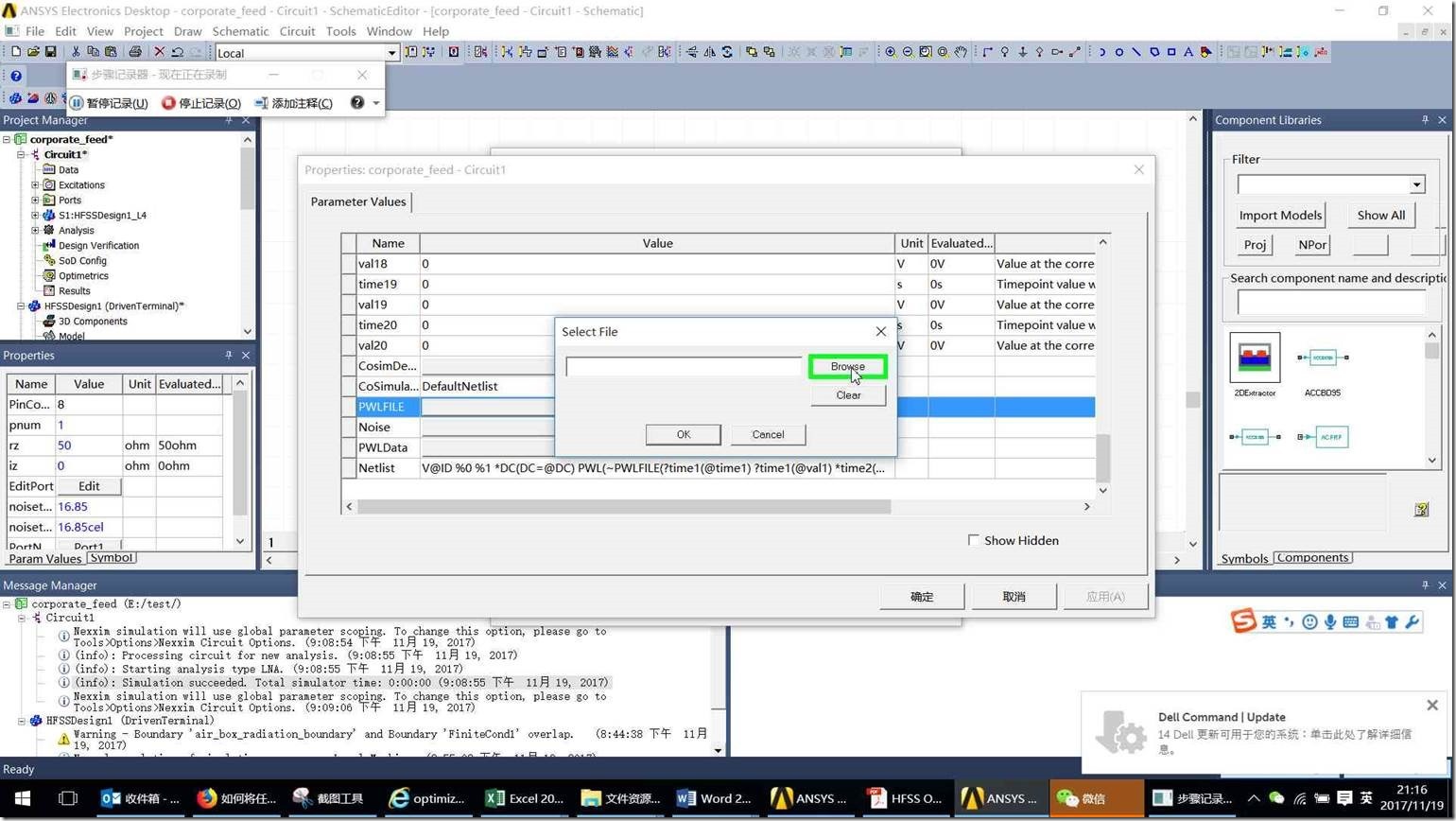

步骤 11: 用户在"Browse (按钮)"上左键单击(在"Select File"中)
