多端口天线仿真，如何得到多端口同时馈电，不同幅度和相位下的远场方向图？

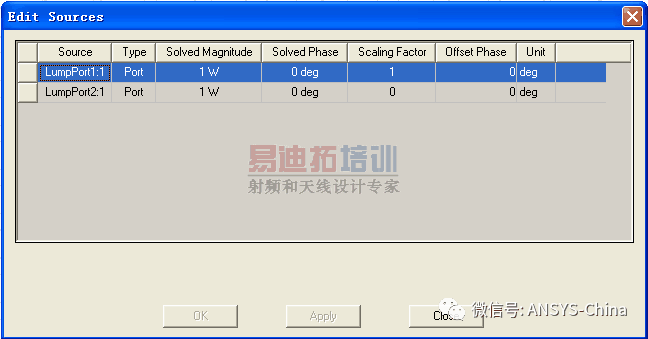

当采用的求解类型为“Network Analysis“时，HFSS只需一次求解，无须预先设置，就能得到多端口天线在任意馈电状态下的远场辐射特性。通过正确设置作出天线远场方向图后，在菜单栏选择HFSS—Fields—Edit Sources，在出现的Edit Sources对话框中，改变Scaling Factor和Offset Phase的值，可分别控制对应端口的幅度和相位，如图所示。此时，HFSS只需重新远场后处理计算，就能够很快得出各端口在不同幅度和相位激励下天线的远场方向图。

如采用“Composite Excitation”求解类型，需在图中的相应位置预先设置端口的幅度和相位，在求解结束后，只会得到该种激励馈电幅相下的远、近场辐射特性。但此种求解类型在计算多端口问题时的计算时间会明显少于“Network Analysis”求解类型。
