HFSS中如何使用expression cache设置额外判决条件？
录入：edatop.com 点击：
通常HFSS自适应收敛的判决条件是前后两次迭代中S参数矩阵中的最差值，但对于某种应用，也可以设置用户编辑的输出变量为额外判决条件，如电感值L或Q值。

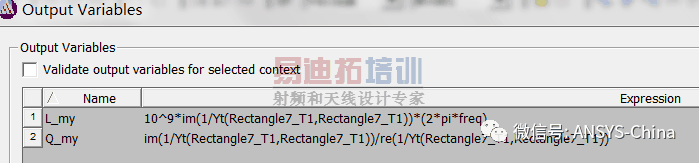

首先，在HFSS->results->output variable中通过公式编辑输出变量。

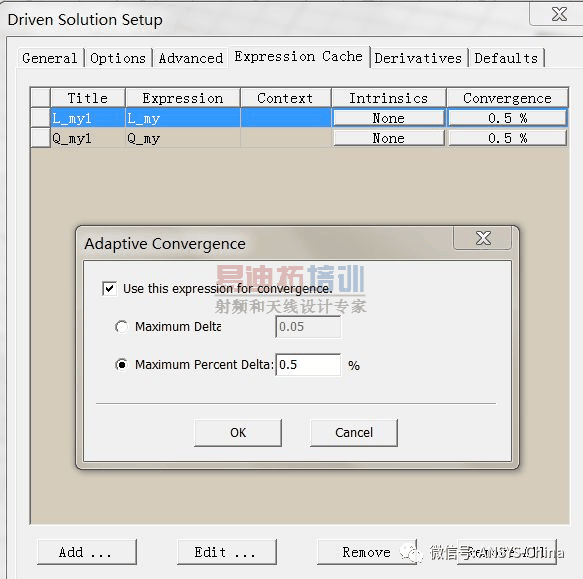

然后在求解设置setup中expression cache一栏设置具体的判决条件，如图所示，设置迭代中前后两次L和Q值的最大差值百分比为0.5%。

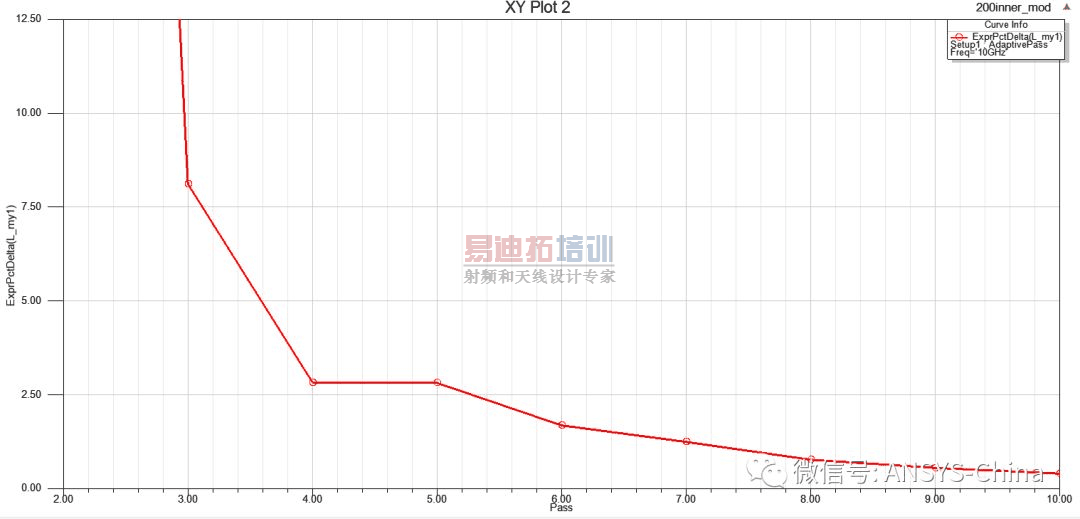

在HFSS result中可生成实时的有关额外判决条件的收敛性报告，如图所示：
