带状线结构上如何定义集总端口？
录入：edatop.com 点击：
一般建议在带线结构上采用wave port定义端口，定义方法参见1.2，上下端口面与带线的上下地板平齐即可。对于带线结构，如果存在特殊的需求，要定义Lumped port，可参考以下方式。

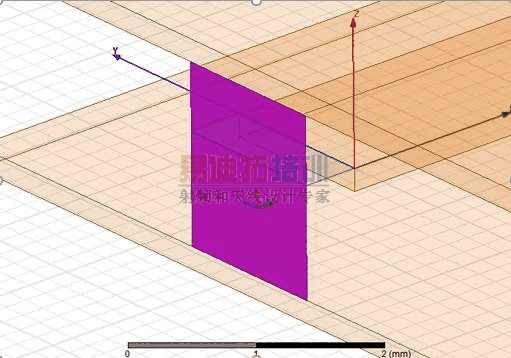

1) 如图所示的带线结构，将端面用pec面相连（设置高亮显示的面为Perfect E边界条件）；

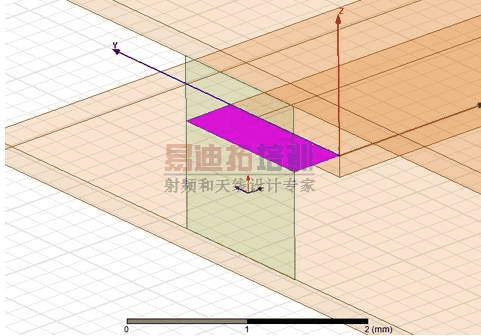

2) 将带线结构截断，取与端面连接的一段作为lumped port的馈入端口面，设置高亮显示区域为Lumped port。

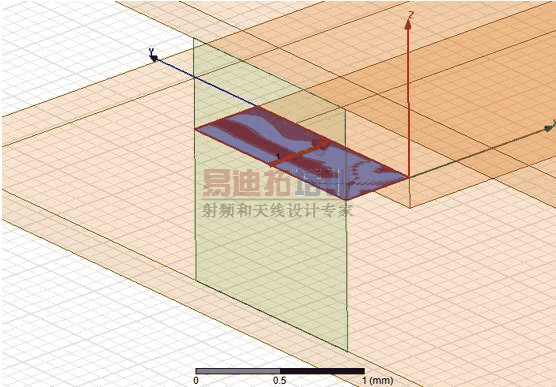

3) 按照常规方式，设置该lumped port面的参考方向
