如何高效率地仿真有限大阵列天线？不规则阵列，如何快速建模？

HFSS从v14版本开始，加入了Finite Array有限大阵列功能，该功能采用了先进的基于父子关系的DDM算法，利用域式分解法针对阵列结构上的周期性特点快速、高效地对有限大阵列进行全波仿真，并提供简便的建模和操作方法。该方法可考虑所有阵列单元间的互耦，以及阵列的边缘效应，在求解有限大阵列时消耗更少的计算内存和时间，很好的解决了多激励模型的并行求解效率问题，是仿真有限大阵列的高效工具。具体实现步骤如下：

1.    建立单元模型，按照阵列周期性设置Master/Slave主从边界，以及辐射边界条件，v14版本建议设置PML边界，v15及以上版本建议设置FEBI边界，对该单元Design进行正常的自适应迭代求解；

2.    复制单元Design，构建有限大阵列模型；

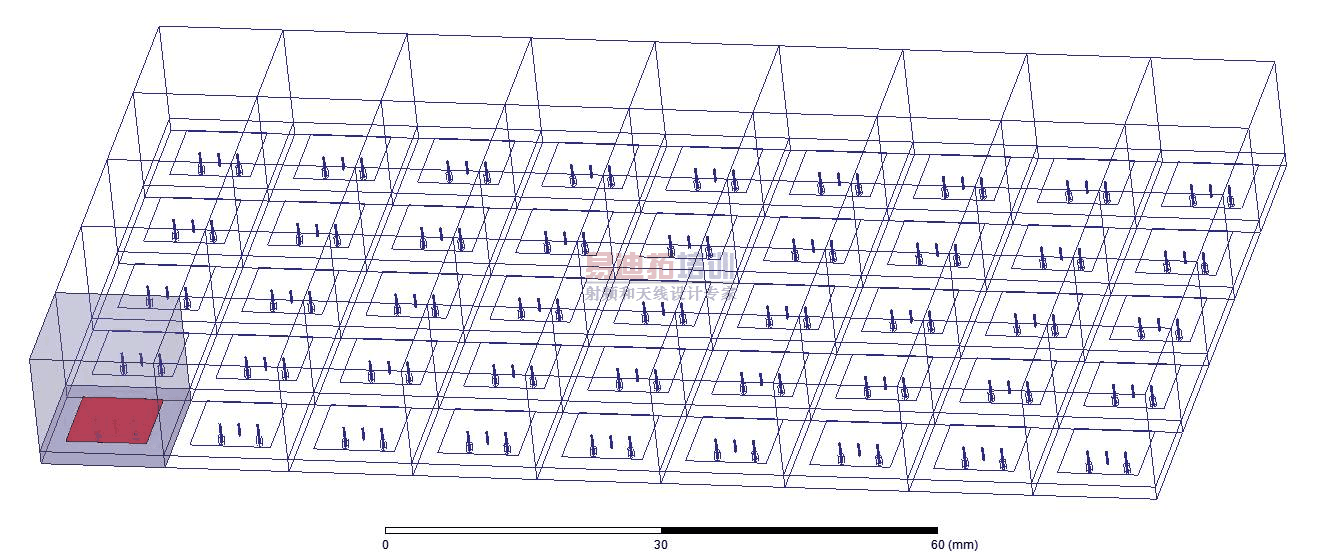

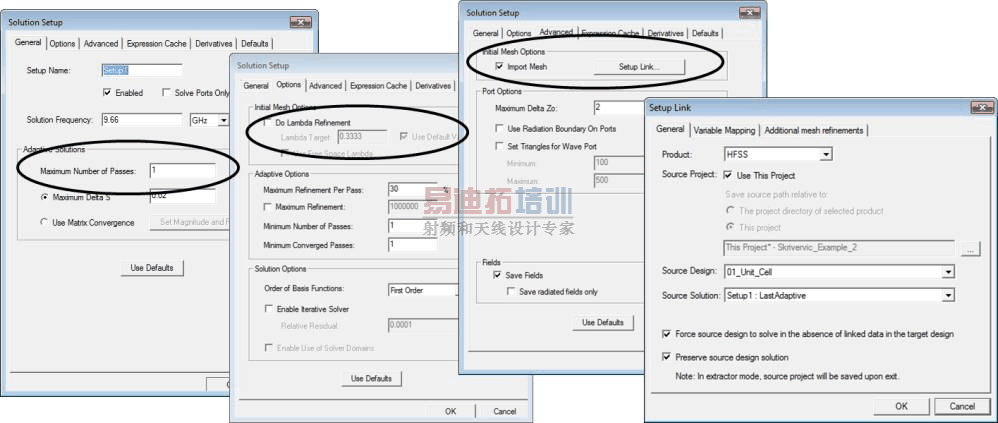

3.  导入已经求解完成的单元网格，并在HFSS进行相应设置避免生成多余的网格

4. 设置参与并行求解的计算机，有限大阵列计算必须设置3个以上的并行节点才能运行仿真。

5.  在Solution Type中选择Network Analysis或CompositeExcitation求解仿真（v15以上版本功能）

6.  以上设置完成后，即可运行求解。

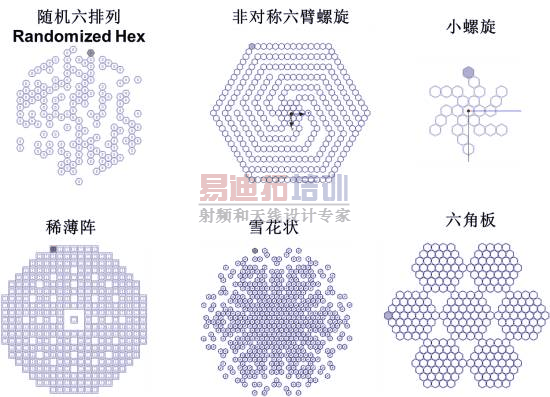

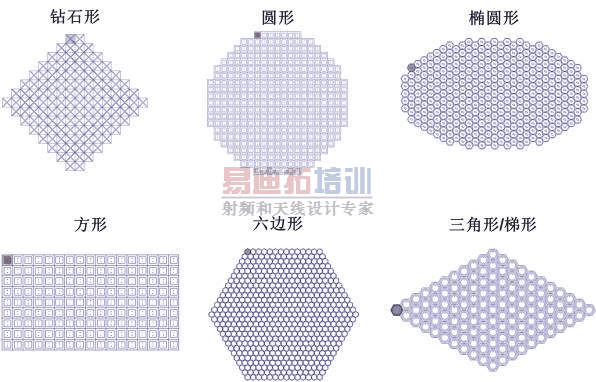

如果阵列Mask不规则，如赋性阵列、稀疏阵列等，可以利用有限大阵列中的阵列蒙版功能进行Mask设置。

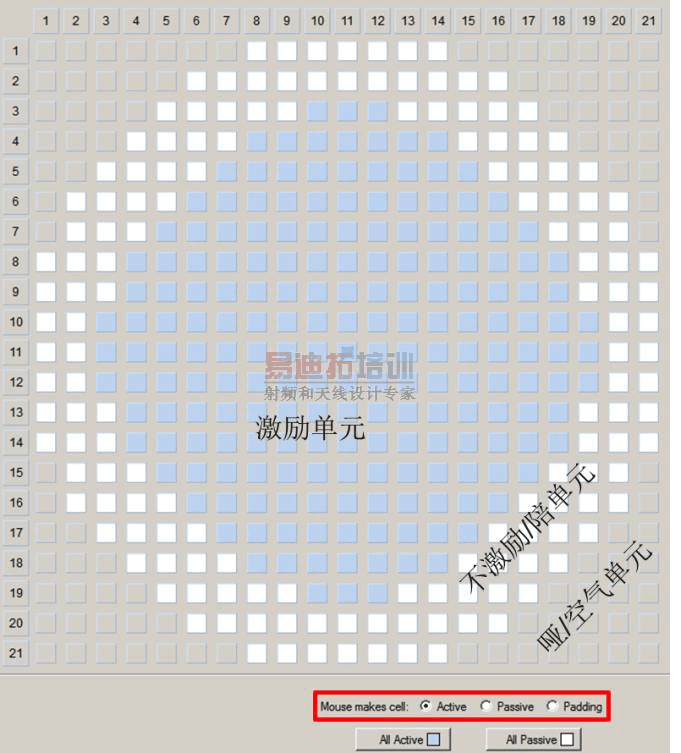

在Array Properties设置界面中的Active Cells选项卡下进行阵列Mask的设置。阵列蒙版中的每个单元均可设置为下列三种单元类型中的任意一种：

1.    激励(蓝色单元)：单元存在且有端口；

2.    不激励(白色单元)：单元存在，端口接匹配负载；

3.    哑单元(灰色单元)：不存在单元；（v15及以上版本支持）；

这几种单元类型的灵活组合，便可以非常快速地对不规则阵列Mask进行建模。
