HFSS中，如何设置三维曲面表面逼近效果，在保证精度的前提下减少计算量？
录入：edatop.com 点击：
对三维曲面的表面近似可通过“Surface Deviation”和“Normal Deviation ”来进行约束，其含义如图(a）所示，这两个值越小就意味着采用越多的网格去逼近曲面。HFSS对圆弧面进行网格剖分时的默认圆心角为22.5度，不同器件对曲面的共形逼近精度要求不同，可以通过修改表面近似的设置来生成更加合理的初始网格，从而在确保精度的前提下提高计算效率。
图（b）列举了几种典型具有三维曲面的器件的表面近似设置。对于电感性导体，如键和线、过孔等，直径远小于波长的结构，“Normal Deviation”推荐设置为45度~90度 ；对于同轴结构，推荐设置为22.5度～30度，即使用HFSS的默认设置即可；对于圆波导，推荐设置为10度～15度；谐振器和谐振腔结构对体积最为敏感，因此 “Normal Deviation”推荐设置为5度～15度。

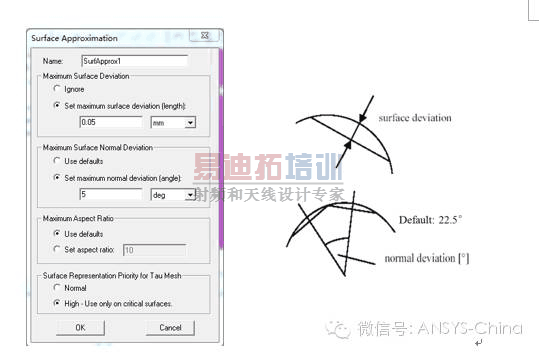

图(a)
图(b)
