HFSS中如何定义空间相关材料特性？
录入：edatop.com 点击：
常规材料的介电常数是标量，即各向同性，但是对于比较复杂的介质材料，其介电常数可能会跟空间位置相关，这个时候需要用张量描述，即：
图 (a)
其中ε1，ε2，ε3分别表示沿着x，y，z坐标轴方向的相对介电常数，在HFSS中可以设置各向异性材料，设置的方法是首先选中材料物体模型，右键，选择Assign Material，在弹出的定义选择对话框的左下角选择New/Edit Material，如图（b）所示：
图(b)

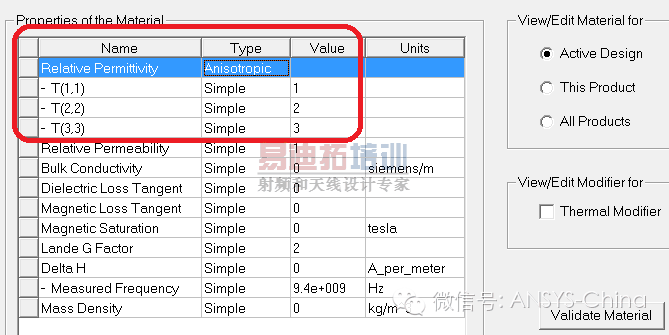

之后在编辑对话框中介电常数对应的Type栏选择Anisotropic，并在下面输入T（1,1），T（2,2），T（3,3）的数值即可，如图1.18（c）所示，这三个值分别对应ε1，ε2，ε3 。
图(c)
当材料的特性沿某个方向不是固定值，而是随坐标变化，那么可以把这种变化用函数的方式表示出来，如ε2 = 2 + 8*y，即沿y方向的介电常数随坐标线性变化，可以在属性对话框里输入该表达式，如下图所示，这样就定义了随空间变化的材料。
图（d）
图 （e）
