使用ANSYS HFSS仿真芯片的BGA封装

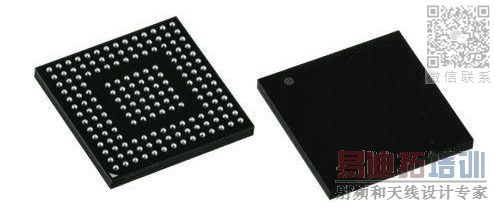

BGA封装，即Ball Grid Array Package—球栅阵列封装，是高密度、多功能芯片常用的引脚封装，如下图所示，该封装性能优势大家可以去百度了解，本文主要讲解如何对BGA封装利用HFSS进行仿真。

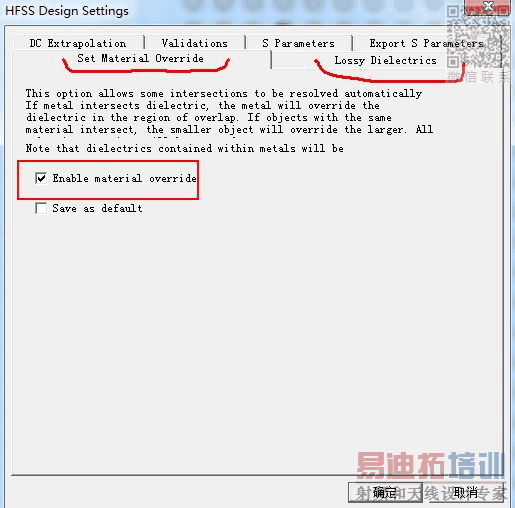

2、仿真准备工作，由于要通过TDR值来优化BGA过孔反焊盘的尺寸，需要将HFSS中的solution type设置为Terminal，即终端模式求解，另外扫频方式只能选择Interpolating（插值法扫描）。还有在HFSS》design setting中注意勾选Enable material override和automatically use causal material。（勾选这两项一是为了简化建模，让金属自动覆盖介质材料，因此不必额外再做减法substract；另一项是为了使得仿真求解满满足因果性，不然仿真结果容易出错）

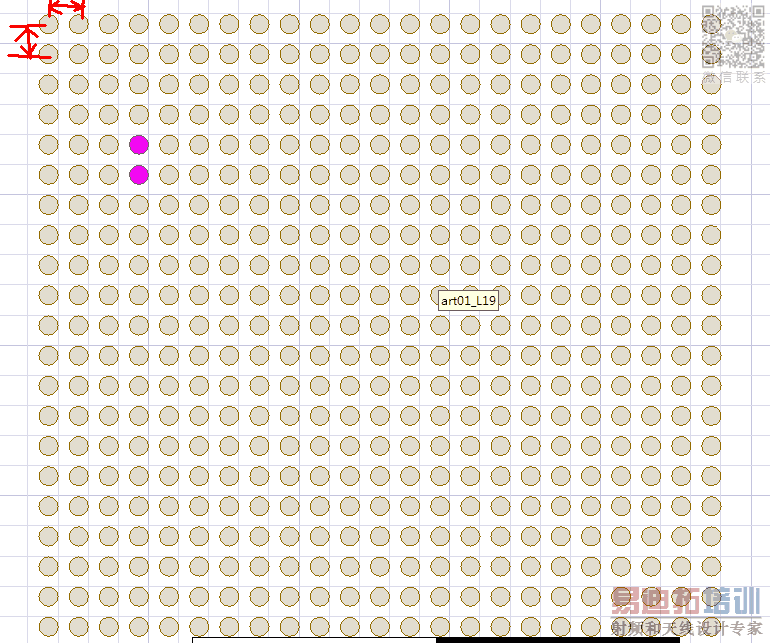

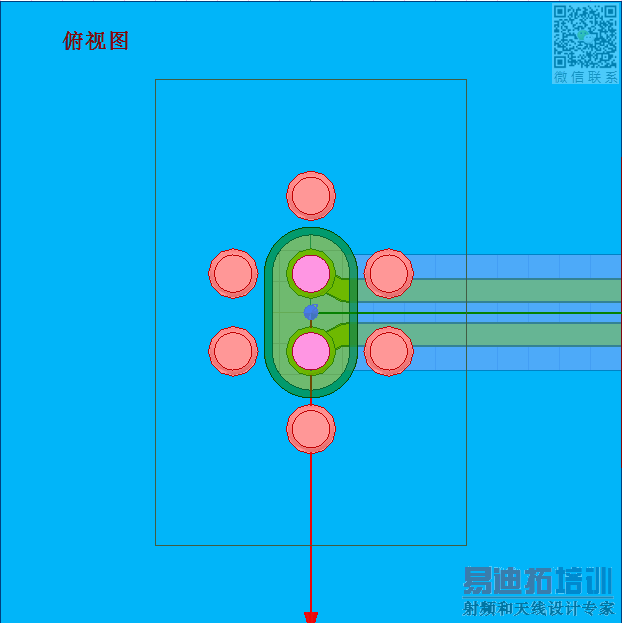

3、建立模型，具体过程就不详述了，按BGA封装尺寸建立即可，如下图：在BGA焊球上方加一块pec以保证GND相连，wave port 2是一个100ohm的同轴差分线，可以通过Q2D来确定其尺寸和介质的介电常数。

4、如果不想那么麻烦，wave port 2也可以用lumped port替代，缺点是端口不能deembed，deembed是HFSS简化模型的强大工具，但是仅仅针对wave port有效，lumped port也可以deembed，不过它的作用是消除lumped port的寄生电感，请注意这两个区别，lumped port模型如下图：

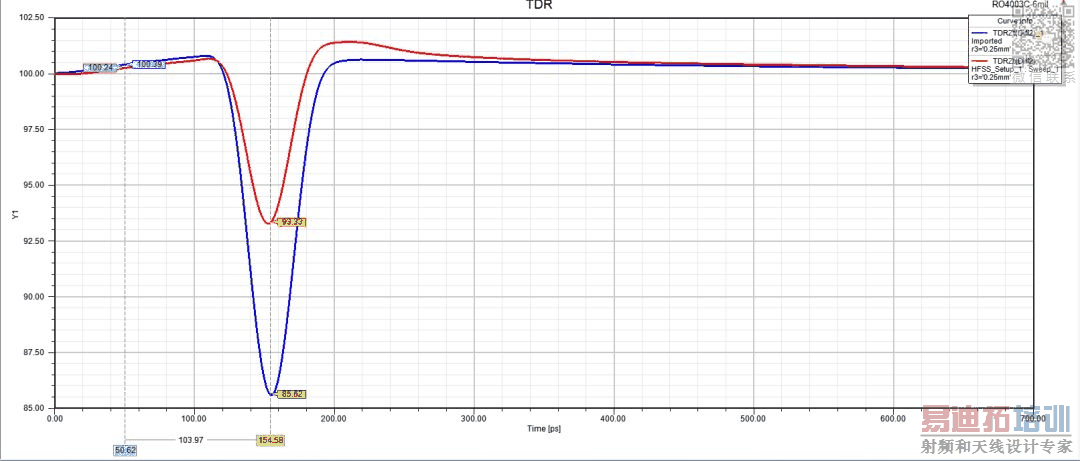

最后仿真的TDR如下：红色为优化的结果，但是还没到最佳，原因有二：第一、过孔有残桩且非功能焊盘没去掉；第二、过孔的反焊盘直径还比较小，可以继续加大，最佳的优化BGA+过孔阻抗在98ohm。

附录：使用Q2D确认100ohm差分同轴线的尺寸和介质介电常数。

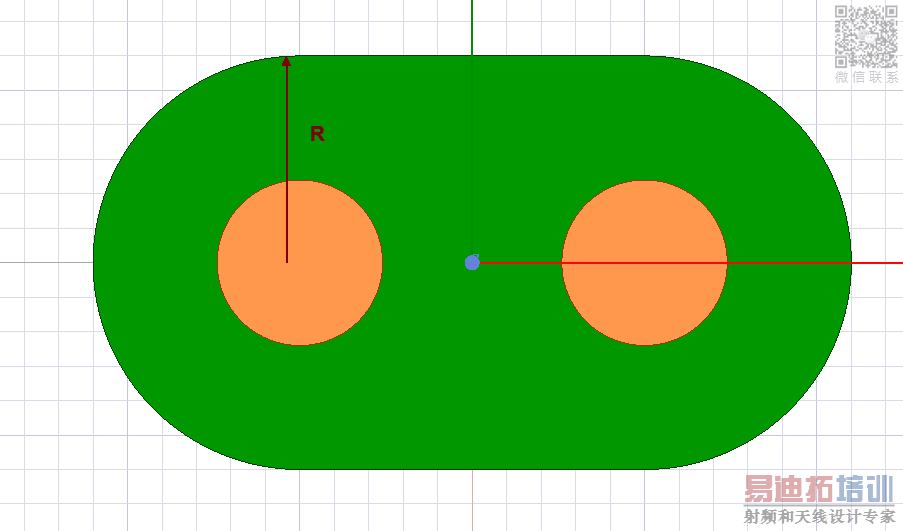

1. BGA焊盘尺寸和位置是固定的，不能改动，只能优化绿色的介质半径R；

2. 由于是同轴线，solution type要选择close;

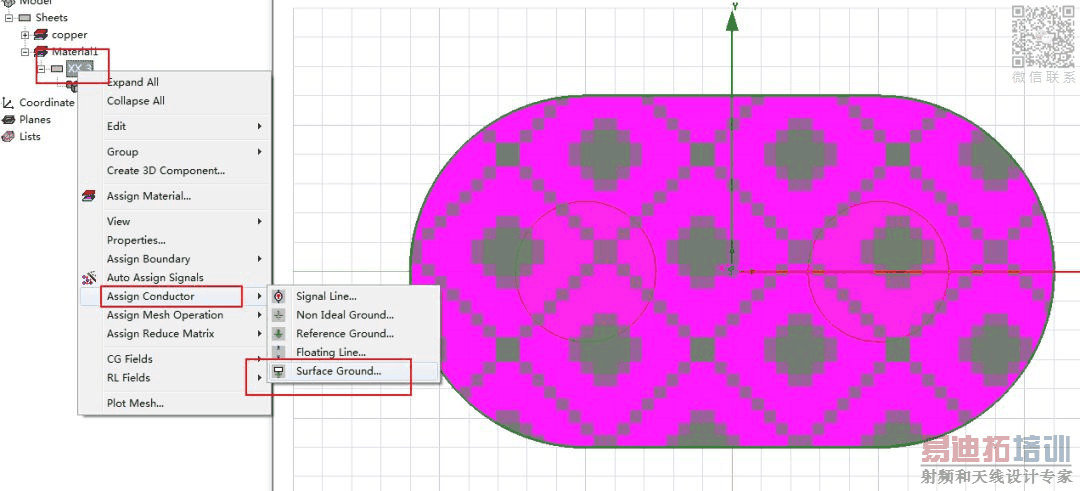

3. 介质材料需要设定为surface_GND;

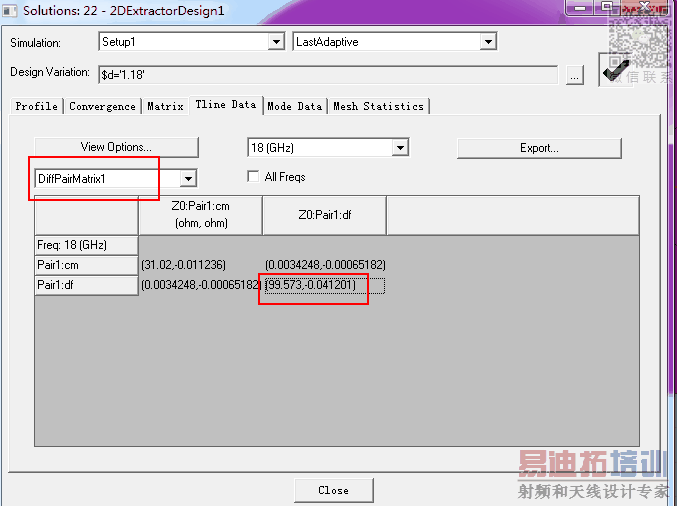

4. 使用reduce matrix设置差分diff pair，在matrix下查看当前的差分阻抗，接近100ohm即可；
