HFSS主要算法及其典型应用案例【2020更新】

3. 高频算法（SBR+ Solver）

• ^2 PO求解大问题

PO算法属于高频算法，非常适合求解大型问题，在适合其求解的问题中，具有非常好的效率优势。比如大平台上的天线布局，大型反射面天线等等。

SBR算法是高频射线方法，考虑了GO，GTD，UTD，爬行波的影响在内，具有非常高效的速度，同时具有非常好的精度，在大型平台的天线布局，以及场景级高频应用中，效果非常好。

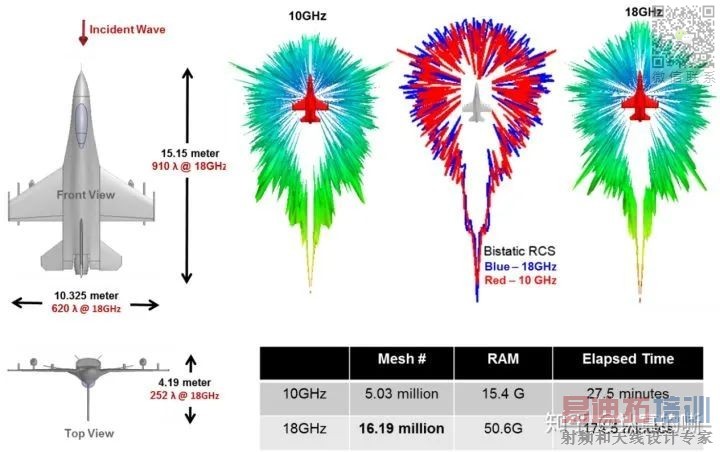

案例6：PO计算飞机的RCS问题

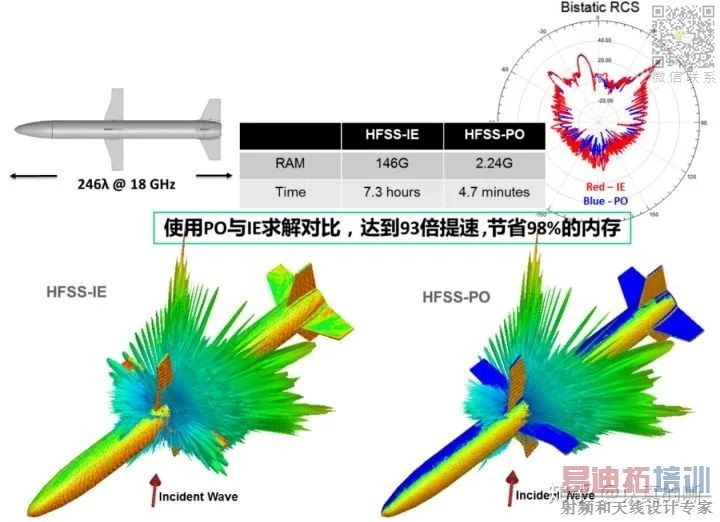

案例7：PO计算导弹的RCS问题

• ^2 SBR算法（Savant）求解大型天线布局问题

Savant可以计算电大载体上的天线远场、近场以及天线与天线间的耦合作用。

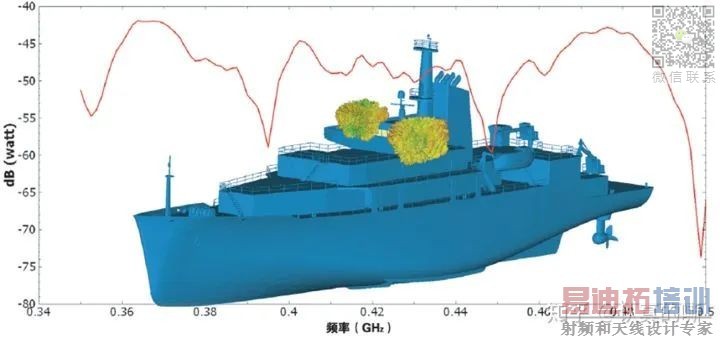

案例8：SBR算法求解舰船上天线布局问题

2019R3版本中，将SBR+算法集成在AEDT环境下的功能，进一步成熟和完善。

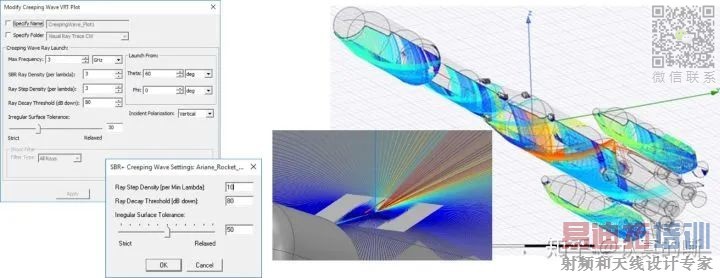

• ^2 加入了爬行波求解功能，使得对于曲面模型求解精度极大的提升

• ^2 加入了有限大阵列求解结果导入功能，可方便的与HFSS有限大阵列计算功能形成流程的流畅化集成，对阵列天线客户的场景级分析，极大的提升效率。

SBR Solver主要面向以下类型的典型应用场景：

• ^2 电大载体环境的天线布局分析

• ^2 电大目标的目标特性分析

• ^2 电磁场景分析（ADAS，5G电磁覆盖）

4. 混合算法（FEBI，IE-Region）

将有限元算法，IE算法，PO算法等融合在一个应用案例中，混合采用，将结合各自的优点而回避各自的缺点，可极大限度的提高算法的效率，以及成为解决大型复杂问题的必备算法。

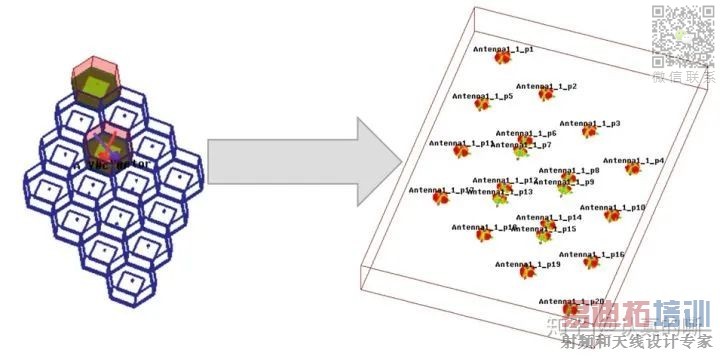

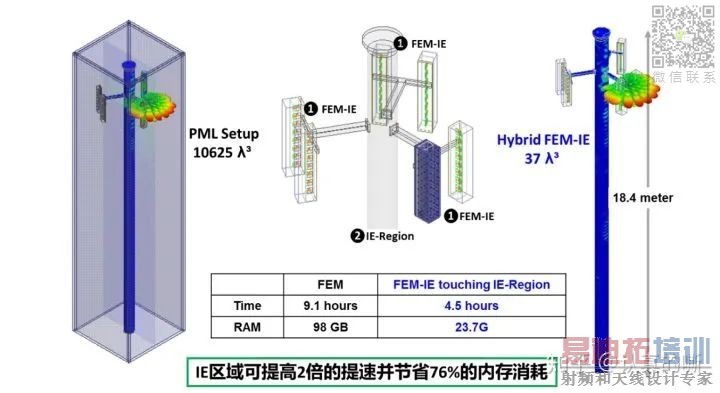

案例9：FEM/IE混合求解大型基站天线阵列问题

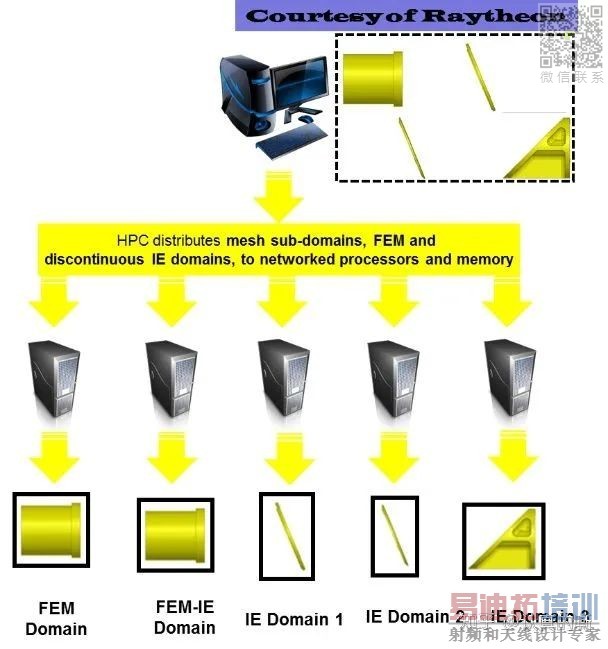

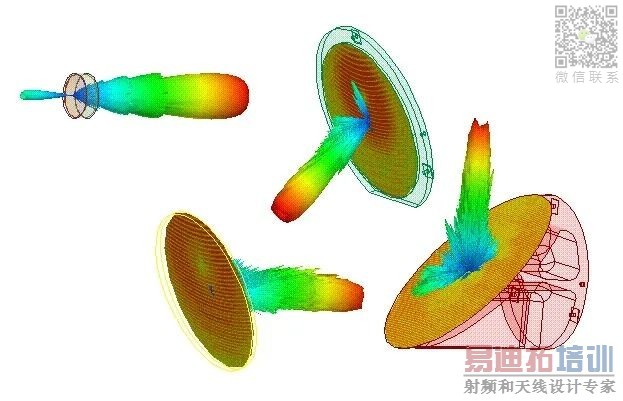

案例10：FEM/IE混合算法结合DDM域分解技术，求解多反射面天线系统

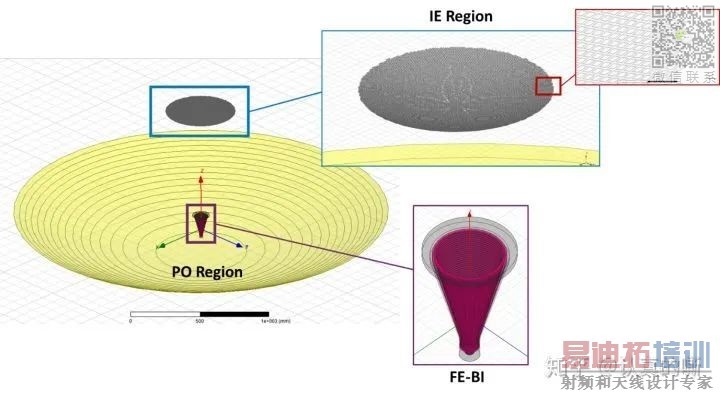

案例11：FEM/IE/PO混合算法求解带FSS副反射面的大型卡塞格伦天线系统^2 工作频段：K 波段^2 馈源天线：圆极化波纹喇叭馈源^2 主反射面：直径2700mm，>200波长^2 次反射面：直径530mm，>40波长，FSS边框宽仅0.3mm

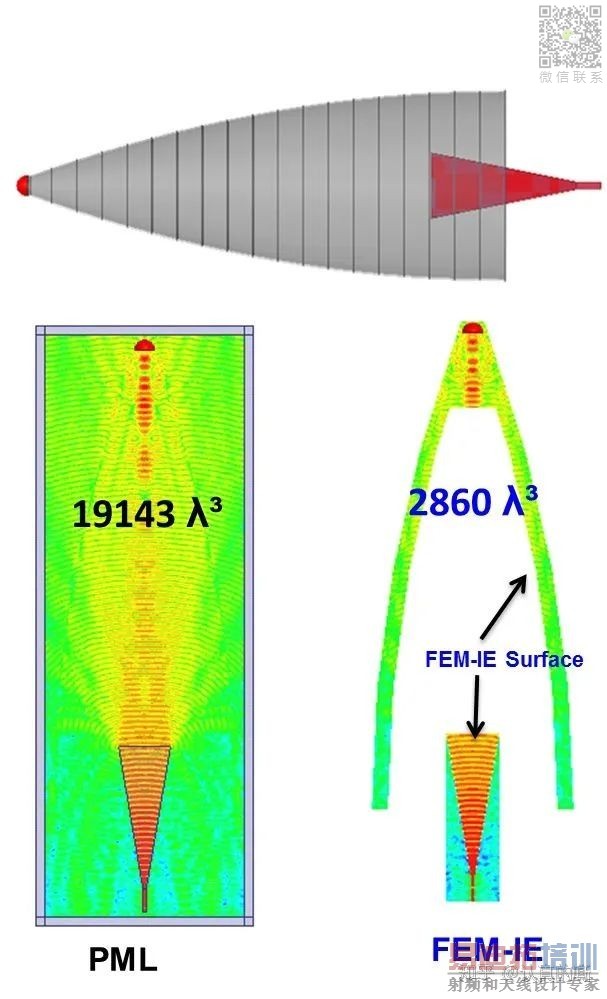

案例12：FEM/IE混合算法求解带天线罩的大型喇叭天线问题

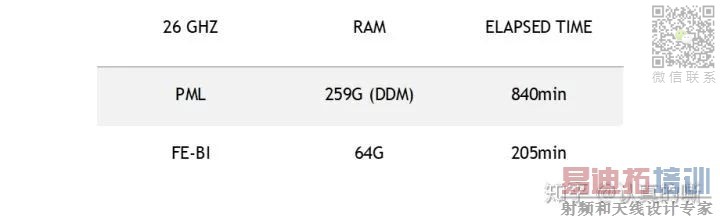

使用FEBI边界后获得4.1倍的提速并节省75%的内存
