Ansys-HFSS-路由器WiFi天线仿真-套筒天线-单极天线

上一篇文章主要介绍了一些常见的路由器天线，以及螺旋天线，套筒天线的基本原理。

本文主要基于Ansys-Hfss对路由器天线建模，仿真。以及建模中应该注意的细节问题进行总结。

2.    建模仿真

（模型获取关键字：HFSS路由器天线模型）

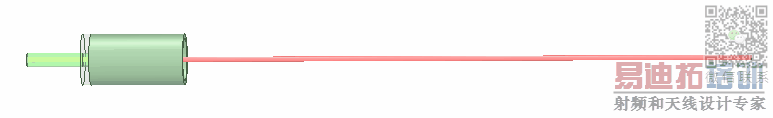

（2-1）如上一篇文章介绍，法向模螺旋天线辐射线极化波。螺旋的作用是为了减小天线尺寸。下图为建立的HFSS模型。设置Model求解模式。

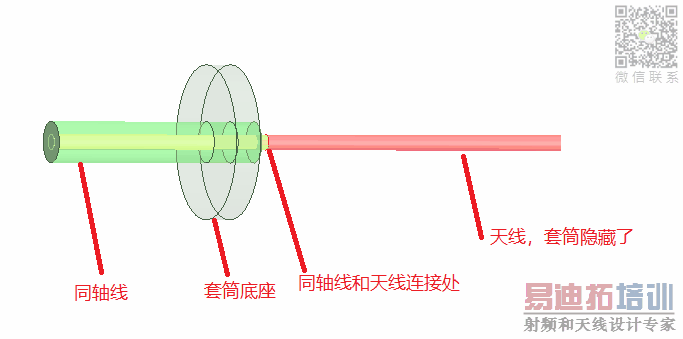

（2-2）同轴线材质：teflon

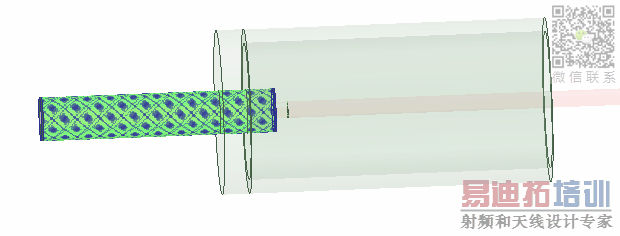

同轴线的表面处理方法：选择面-设置为Perfect-E。

同轴线可深入到套筒内2-5mm左右，符合实际的加工精度需求。套筒底座可设置为金属，记得开孔让同轴线通过。

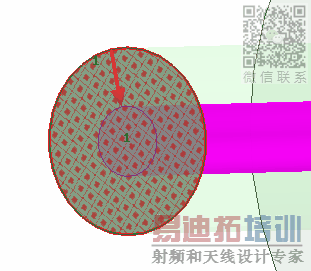

（2-3）端口处理: 同轴线端口处画一个圆面。选中圆面-右键-Assign Excitation-Lumped Port

      设置积分线：从外圆到内圆。

3.    仿真结果：

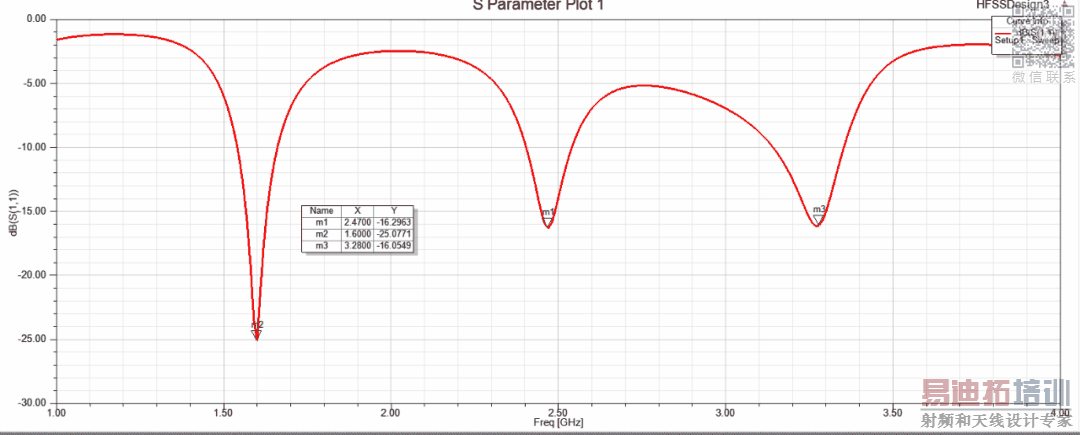

       下图S11所示，由于天线尺寸比较大，13cm左右，天线谐振点有多个，可以根据实际误差进行调整。本文仿真的是2.45GHz。

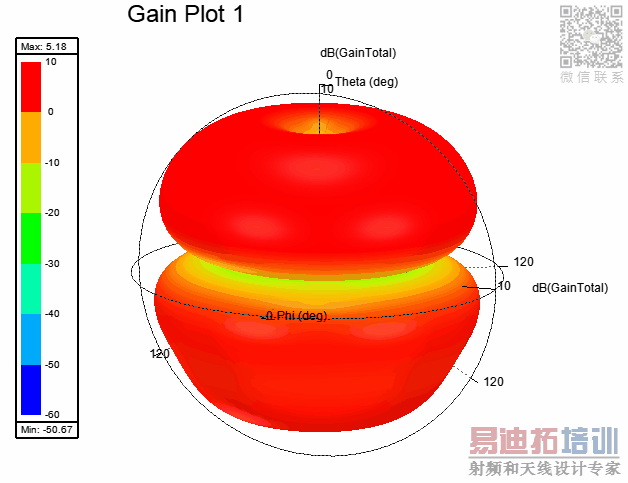

 方向图如下：增益很大，5.18dB。高增益天线。
