Q：出现Non-Manifold Objects错误的原因是什么？如何修复？

A：首先解释什么是non-Manifold 物体。

Non-manifold（非流形）物体，简而言之，是非物理的物体或无法制造出来的物体。例如，与自身交叉的物体是明显的non-manifold。

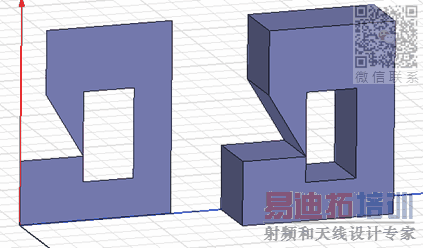

此外，与自身接触的物体可能是non-manifold，例如当一个二维的物体与自身仅在一个顶点接触，或一个三维物体与自身仅在一个点或一条边沿接触。如下图所示：

图1.37(a)

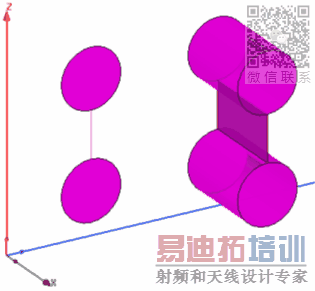

另一种non-manifold的类型是混合维度物体。例如，一对二维的物体有一根一维的直线段连接，或一对三维物体由一个二维Sheet物体连接。

图1.37(b)

添加完成后，就能在如下图所示Models目录下看到相应的S参数文件，如要使用直接将其拖拉至Designer电路原理图界面即可。

是否能够加工制造的判据仅是一个复杂的数学概念的简单表现形式，但必须在实体建模过程中严格遵守。

当构建一个几何体时，无论直接建模还是通过布尔操作，均需要考虑产生最后结果的操作是否会导致物体不能加工制造，如果有此类问题存在，那么该物体在建模或网格剖分过程中就会产生错误。

如果出现了non-manifold错误提示，应该如何修复呢？操作步骤如下：

(1) 定位non-manifold的边沿；

(2) 选择相接的面；

(3) 在平面上建立一个面相对坐标系（Face Coordinate System）；

(4) 建立一个包含non-manifold 边沿的小的box；

(5) 进行Union或Subtraction布尔操作去除包含non-manifold边沿的面。non-manifold边沿现在将被移除；

(6) 对所有non-manifold边沿进行该操作流程。
