Q：如何在HFSS中快速完成双绞线建模？
A：HFSS R15版支持快速建立双绞线功能，首先建立走线路径，然后建立沿此路径扫略双绞线的横截面，最后一次性选中所有平面（含金属、介质、屏蔽层等）并选中中心线，右键点击edit->sweep->along path 设置angle of twist 角度（如沿线旋转8圈，twist angle=360*8）

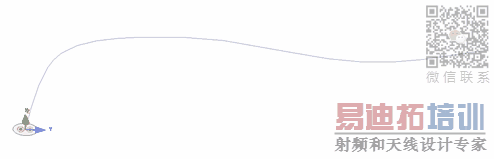

(a) 待扫略的电缆横截面与走线路径（曲线）

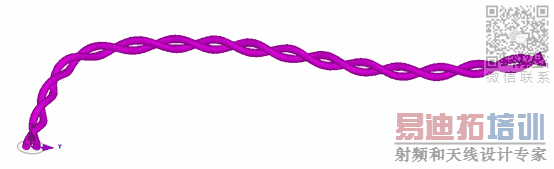

(b) 一键设置扫略线操作，N为旋转的匝数
(c) 一键设置扫略线操作，N为旋转的匝数
