Q：在圆柱体侧面的共形贴片天线如何建模？
A：使用HFSS的缠绕功能wrap sheet可一次性将分离的多个平面以某一待缠绕物体的表面为参考面进行缠绕操作，如图1.23(a)所示，先将待缠绕的平面与被缠绕的物体（黄色圆柱体）相交（某一边接触即可，从HFSS2015开始无需接触也可缠绕）。
1.23(a) 准备缠绕前工作

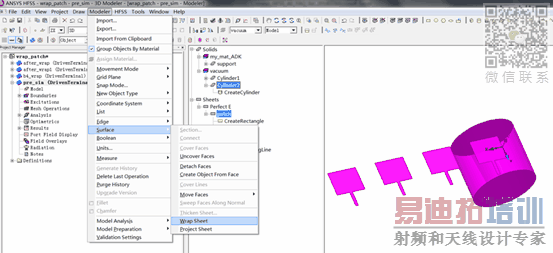

通过modeler->surface->wrap sheet功能，一次性将贴片平面缠绕至圆柱体被缠绕体上。
1.23(b) 一键缠绕
缠绕后的共形贴片天线，完成建模
1.23(c)
