HFSS中如何解决模型存在复杂交叠（intersect）- QA21

1.21 Q：对于复杂的模型，当物体之间存在复杂交叠（intersect）是，如何解决？

A: 当物体之间存在复杂交叠时，分为以下三种情况：

1.如果是同类属性的材质（如金属或介质），有部分交叠时，需要在两者材料中进行相减布尔运算，如图1.21(a)所示，否则validation check时3D model将报错 ；

图1.21(a) 红色和蓝色部分交叠的物体

图1.21(b) 红色被蓝色物体完全包围的物体

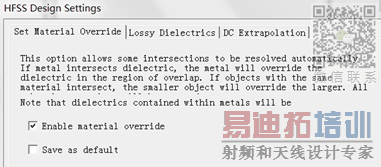

2.如果是异类属性的材质（如金属和介质），有部分交叠时，可在HFSS菜单中HFSS-> Design setting中勾选Enable material override选项，如图1.21(c)所示。此时金属物体将优先占据与其交叠的介质区域，3D model check通过。

图1.21(c) 开启材料优先设置
