威尔金森功分器中间有一个平衡电阻如何在HFSS中仿真 - QA14
录入：edatop.com 点击：
Q: 我的威尔金森功分器中间有一个平衡电阻，如何在HFSS中仿真。
A: 利用HFSS中的Lumped RLC边界条件，它指的是电阻、电容和电感的并联网络。对于威尔金森功分器的具体应用来说，其做法是：利用画图工具在电阻所在位置作一个矩形或多边形，将功分器的两个臂连起来，然后选中它，在边界条件中将其定义为 Lumped RLC边界条件，在对话框中定义电流方向，这里，电流的方向应当从一个臂指向另一个臂。如图1.14所示。

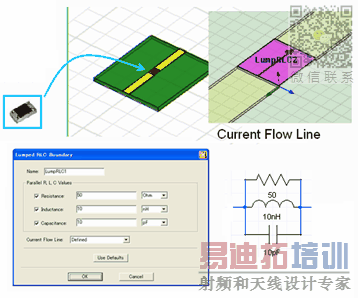

图1.14
